Башенный кран без оголовка
- Длина стрелы: 60 м
- Макс. грузоподъемност: 6/8 т
- Нагрузка на конец стрелы: 1.3 т
Башенный кран без оголовка, также известный как кран Flat-Top с плоским верхом, исполнен с плоским верхом, представляет собой кран с горизонтальной стрелой без верхушки. Наш строительный безоголовочный башенный кран широко используется в различных проектах, а также отличается компактной структурой, легкой установкой и низкими эксплуатационными расходами. В основном служит для поднятия предметов в зданиях, мостах, причалах и т.д.
Помимо передовых тестирующих техник, мы используем современные методы производства, обработки, штампования, сварки, термообработки и сборки. Наши подъемные краны обеспечивают надежность и безопасность в различных проектах. Наша техника никогда не сталкивалась с трудностями и неожиданными случаями, как например разрушение.
- Технические характеристики
- Компоненты
- Особенности
- Вопросы-Ответы
Ключевые характеристики
| Модель | |||
| Высота свободного стояния (м) | 44 | 44 | 41 |
| Высота крепления (м) | 220 | 220 | 220 |
| Макс. грузоподъемность (т) | 6/8 | 6/8 | 6/8 |
| Макс. подъемный момент (кН.м) | 1248 | 1248 | 1248 |
| Рабочий радиус (м) | 2.5-60 | 2.5-60 | 2.5-60 |
| Макс. радиус поворота (м) | 61.5 | 61.5 | 61.5 |
| Радиус поворота хвостовой части (м) | 13.1 | 13.1 | 13.1 |
| Масса противовеса (кг) | 16.8 | 16.8 | 16.8 |
| Номинальный подъемный момент (т/м) | 100 | 100 | 100 |
| Нагрузка на конец стрелы (т) | 1.3 | 1.3 | 1.3 |
| Длина стрелы (м) | 60 | 60 | 60 |
| Размеры участков крана (м) | 1.8×1.8×2.8 | 1.78×1.78×2.8 | 1.6×1.6×2.8 |
| Макс. скорость ветра при работе (м/с) | 20 | 20 | 20 |
| Макс. скорость ветра при наращивании (м/с) | ≤12 | ≤12 | ≤12 |
| Рабочая температура (℃) | -20~ 40 | -20~ 40 | -20~ 40 |
| Пункт | Макс. грузоподъемность 6т | Макс. грузоподъемность 8т | ||
| Подъемный механизм | Скорость | м/мин | 0～80(a=2) | 0～80(a=2) |
| Мощность | кВт | 24 | 30 | |
| Механизм перемещения тележки | Скорость | м/мин | 0～55 | 0～55 |
| Мощность | кВт | 4 | 4 | |
| Поворотный механизм | Скорость | об/мин | 0～0.6 | 0～0.6 |
| Мощность | кВт | 4.0×2 | 4.0×2 | |
| Общая мощность | кВт | 36 | 42 | |
| Электропитание | 380 В (±10%)/50 Гц | |||
- 1Кабина машиниста
- 2Рабочая платформа & Ограждения
- 3Стандартная секция крана
- 4Поворотный механизм
- 5Грузовая тележка
- 6Крюковая подвеска
- 7Грузовая лебедка
-

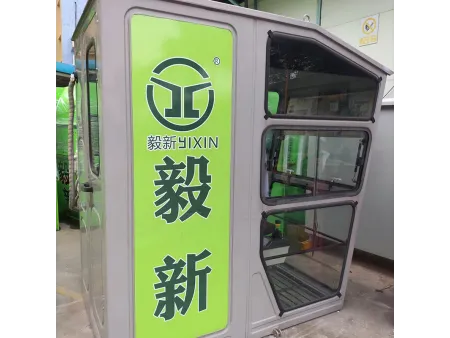

1Кабина машиниста
Кабина машиниста разработана для максимального комфорта машиниста. Насладитесь множеством преимуществ с большими стеклянными стеклами и удобными элементами, включая огнетушитель, кондиционер, стеклоочистители и крючки для одежды.
-

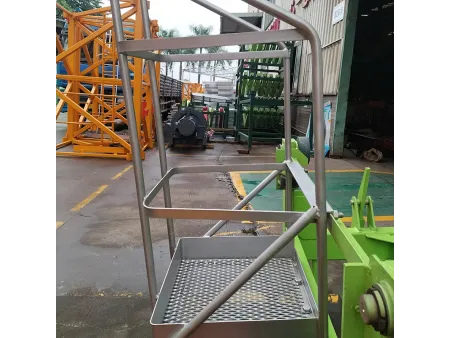

2Рабочая платформа & Ограждения
Оцинкованные перила, идеально служат в любых климатических условиях, отличаются превосходной устойчивостью к коррозии и стойкостью к атмосферным воздействиям.
-
3Стандартная секция крана
Конструкция изготовлена из высокопрочной стали для высокой несущей способности, устойчивости к ветру и коррозии. Данные преимущества гарантируют, что ваши краны будут оптимально работать в любых условиях.
-
4Поворотный механизм
Обеспечивает превосходную прочность, низкие эксплуатационные затраты, быструю транспортировку, а также механизм можно установить индивидуально для ваших операционных требований.
-
5Грузовая тележка
Башенный кран оснащен грузовой тележкой, которая передвигается по всей стреле крана и повышает объем применяемости для ваших работ и обеспечивает гибкость подъема.
-
6Крюковая подвеска
Подвеска изготовлена из высокопрочной стали отличается высокой грузоподъемностью, коррозийной устойчивостью и долговечностью, что обеспечивает удобство во всех подъемных работах.
-
7Грузовая лебедка
Подъемный кран оснащен грузовой лебедкой с высокой грузоподъемностью, которая поможет вам достичь эффективного поднятия и обеспечит лучший контроль во время работы.
-
- Ограничитель нагрузки и подъемного момента - это два устройства, которые помогут предотвратить перегрузку и превышение крутящего момента башенного крана.
- Двойные ограничители амплитуды (хода) и тройные ограничители высоты подъема помогают контролировать и управлять высотой подъема, тем самым предотвращая столкновения кранов.
- Насладитесь надежностью частого преобразователя в электрической системе управления для сложного обнаружения падения крюка, что гарантирует плавный подъем и остановку для большей эффективности и безопасности.
- Крупные платформы и наклонные лестницы на нашем башенном кране помогают предотвратить падения.
- Насладитесь стабильностью во время управления кранами. Подъем осуществляется без поворота, что обеспечивает равновесие без наклона во время строительства, позволяет производить монтаж и демонтаж без риска падения и предотвращает непреднамеренный поворот.
Безопасность и надежность
-
- Благодаря двухкомпонентной краски, наносимой на компоненты крана, вы получаете гарантию на отсутствие ржавчины на конструкции в течение пяти лет.
- Составляющие части крана, как платформы, лестницы и перила, подвергаются горячему цинкованию, что обеспечивает пожизненную защиту от ржавчины и коррозии, а также обеспечивает противоскользящие свойства.
- Благодаря применению технологий точечной сварки и электрофореза автомобильного класса, кабина машиниста изготавливается за один процесс штамповки. Это помогает предотвратить появление ржавчины на несколько десятилетий.
Улучшенное покрытие
-
- Технология поворота с преобразованием частоты позволит вам включать и выключать устройство без вибраций и без колебаний во время остановки, обеспечивая мгновенный отклик.
- С позиционированием на низкой скорости в минимум 5 мм/с, вы сможете с точностью контролировать системой. Система реагирует немедленно и машинист может управлять толчковым движением на ручку.
- Благодаря сложной системе электронного управления, скорость подъема груза адаптивно изменяется: более тяжелые грузы поднимаются медленнее, а более легкие - быстрее.
- Во время поворота крана, система предотвращает раскачивание стрелы и подъемного троса из стороны в сторону. Система останавливает раскачивание стрелы и подъемного троса крана вперед и назад во время операций изменения вылета стрелы. Если во время поворота требуется быстрая остановка, машинист может быстро остановить вращение крана с помощью реверсивной рукоятки.
Превосходная работоспособность
-
- Интегрированная сборка на заводе упростит вашу логистику за счет профессиональных планов погрузки и разгрузки, что позволяет минимизировать количество упаковочных единиц и транспортных средств.
- Использование не требующего обслуживания смазочного масла в подъемном механизме поможет сократить объемы технического обслуживания и рабочую нагрузку.
- Повышайте эффективность и экономьте время с помощью наших предварительно откалиброванных электронных ограничителей нагрузки, готовых к использованию без калибровки на месте.
- Насладитесь высокой адаптивностью благодаря противовесам; модели из серии 6013, 6513, 6515, 7521 и 7527 оснащены противовесами.
Удобство использования
Другие башенные краны
Доверившись AISUN вы получаете доступ к таким услугам
- 24 часовая служба поддержки
- направление и обучение процессам установки
- диагностика ошибок
- связь с местными партнерами
- всесторонняя поддержка и мониторинг под ваши нужды
Свяжитесь с нами, и мы предоставим идеальное решение для ваших проектов.
