Миниатюрное электромагнитное герметичное реле NNC69B-1Z
Запрос цены

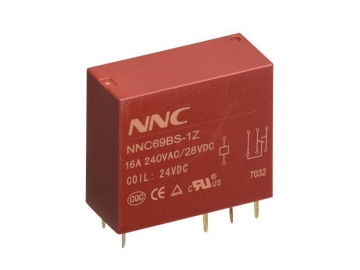

Миниатюрное электромагнитное герметичное реле NNC69B-1Z применяется в бытовых электроприборах, например в кондиционерах и холодильниках, схемной плате блока управлением процессора (БУП), промышленной и автоматической системе управления, и так далее.
Особенности
- Миниатюрное электромагнитное реле NNC69B-1Z имеет перекидной контакт, который включает одну группа 10A/16A и две группы 5A.
- Устройство приваривается на плату печатной схемы и имеет розеточный тип установки.
Маркировка
CCC: 2011010303471250CE: 5400090516

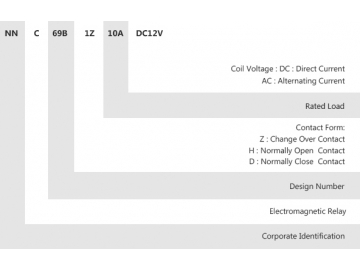

Объяснение обозначений модели
Параметры контакта реле
Конфигурации контактов | 1Z,1H,1D | ||
Контактная нагрузка | 10A | 16A | |
Макс.напряжение переключения | 240в AC 10A 28в DC10A | 240в AC 16A 28вDC 16A | |
Материал контактов реле | серебряный сплав |
Электромагнитная катушка реле
Номинальное напряжение в | DC12в | DC24в | DC48в | DC110в |
Номинальный ток (±10%) мA | 44 | 22 | 11 | 4.8 |
Сопротивление обмотки(±10%) Ом | 272 | 1090 | 4363 | 22916 |
Номинальная мощность Вт | 0.53W | |||
Напряжение втягивания(Макс.)в | Ниже 75% | |||
Напряжение отпадания(Мин.)в | Более 10% | |||
Допустимое напряжение(Макс.)в | Номинальное напряжение×110% | |||
Номинальное напряжение в | AC12в | AC24в | AC110в | AC220в |
Номинальный ток (±10%) мA | 83.3 | 42 | 9 | 5 |
Сопротивление обмотки(±10%) Ом | 50 | 202 | 4278 | 17111 |
Номинальная мощность Вт | 1.0VA | |||
Напряжение втягивания(Макс.)в | Ниже 80% | |||
Напряжение отпадания(Мин.)в | Более 30% | |||
Допустимое напряжение(Макс.)в | Номинальное напряжение×110% |
Характеристика миниатюрного электромагнитного реле NNC69B-1Z
Напряжение обмотки | DC:3 – 110в AC:6-240в | |
Время срабатывания | ≤20МС | |
Время отпускания | ≤10МС | |
Выдерживаемое напряжение | Между контактами одной полярности | 1200VAC/мин(ток утечки 1мA) |
между контактами разной полярности | / | |
между контактом и катушкой | 5000VAC/мин(ток утечки 1мA | |
Размер | 29 × 12.5 ×25.6мм | |
Вес | Около 17 г |
Размер и установка

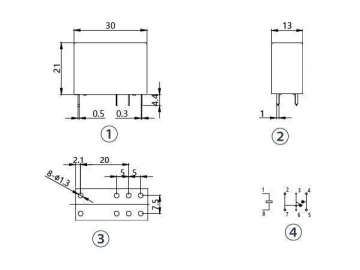

① Вид спереди; ② Вид сбоку; ③ Установочный размер; ④ Схема соединения
