Запрос цены

Миниатюрное электромагнитное герметичное реле NNC69B-2Z используется в бытовых электроприборах, схемной плате блока управлением процессора (БУП), промышленной и автоматической системе управления, и так далее.

Особенности
  • Миниатюрное электромагнитное герметичное реле NNC69B-2Z имеет перекидной контакт, который включает одну группа 10A/16A и две группы 5A.
  • Устройство приваривается на плату печатной схемы и имеет розеточный тип установки.
Маркировка

CCC: 2011010303471250
CE: 5400090516

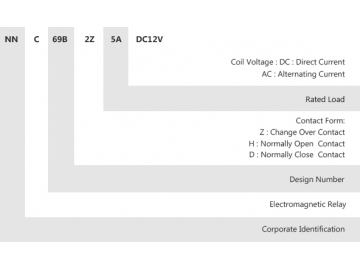

Объяснение обозначений модели
Параметры контакта реле
Конфигурации контактов 2Z,2H,2D
Контактная нагрузка 5A
Макс.напряжение переключения 240VAC 5A
28VDC 5A
Материал контактов реле Сплав серебра
Электромагнитная катушка реле
Номинальное напряжение в DC12V DC24V DC48V DC110V
Номинальный ток (±10%) мA 44 22 11 4.8
Сопротивление обмотки(±10%) Ом 272 1090 4363 22916
Номинальная мощность Вт 0.53Вт
Напряжение втягивания(Макс.)в Ниже 75%
Напряжение отпадания(Мин.)в Выше 10%
Допустимое напряжение(Макс.)в Номинальное напряжение×110%
Номинальное напряжение в AC12V AC24V AC110V AC220V
Номинальный ток (±10%) мA 83.3 41.6 9 4.5
Сопротивление обмотки(±10%) Ом 50 202 4278 17111
Номинальная мощность Вт 1.0VA
Напряжение втягивания(Макс.)в Ниже 80%
Напряжение отпадания(Мин.)в Выше 30%
Допустимое напряжение(Макс.)в Номинальное напряжение×110%
Характеристика миниатюрного электромагнитного реле NNC69B-2Z
Напряжение обмотки DC:3 - 110V AC:6-240V
Время срабатывания ≤20ms
Время отпускания ≤10ms
Выдерживаемое напряжение Между контактами одной полярности 1200В AC/мин(ток утечки 1мA)
между контактами разной полярности /
между контактом и катушкой 5000В AC/мин(ток утечки 1мA)
Размер 29 × 12.5 ×25.6мм
Около 17г

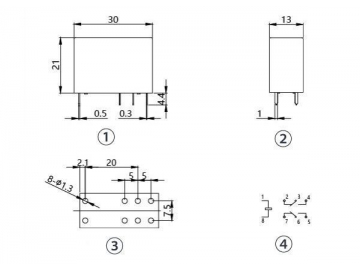

Размер и установка

① Вид спереди; ② Вид сбоку; ③ Установочный размер; ④ Схема соединения
