Миниатюрное электромагнитное реле NNC69KTL-2Z
Запрос цены
Миниатюрное электромагнитное реле NNC69KTL-2Z применяется в бытовых электроприборах, схемной плате блока управлением процессора (БУП), промышленной и автоматической системе управления, и так далее.
Особенности
- Миниатюрное электромагнитное реле NNC69KTL-2Z имеет перекидной контакт, который включает одну группу NO:15A/NC:12A и две группы 8A.
- Устройство приваривается на плату печатной схемы.
Маркировка
CCC: 2011010303471250

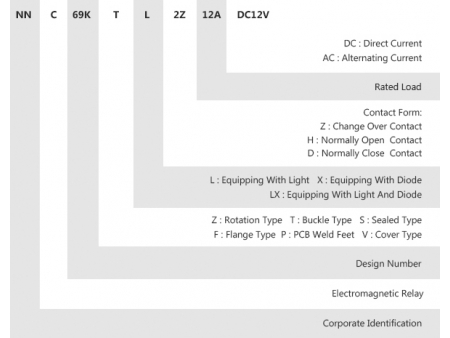

Объяснение обозначений модели
Параметры контакта реле
Конфигурации контактов | 2Z,2H,2D |
Контактная нагрузка | 8A 1/3HP |
Макс.напряжение переключения | 240в AC 8A 28в DC 8A |
Материал контактов реле | серебряный сплав |
Электромагнитная катушка реле
Номинальное напряжение в | DC12в | DC24в | DC48в | DC110в |
Номинальный ток (±10%) мA | 44 | 22 | 11 | 4.8 |
Сопротивление обмотки(±10%) Ом | 272 | 1090 | 4363 | 22916 |
Номинальная мощность Вт | 0.53W | |||
Напряжение втягивания(Макс.)в | Ниже 75% | |||
Напряжение отпадания(Мин.)в | Более 10% | |||
Допустимое напряжение(Макс.)в | Номинальное напряжение×110% | |||
Номинальное напряжение в | AC12в | AC24в | AC110в | AC220в |
Номинальный ток (±10%) мA | 83 | 42 | 9 | 5 |
Сопротивление обмотки(±10%) Ом | 272 | 1090 | 4363 | 22916 |
Номинальная мощность Вт | 1.0VA | |||
Напряжение втягивания(Макс.)в | Ниже 80% | |||
Напряжение отпадания(Мин.)в | Более 30% | |||
Допустимое напряжение(Макс.)в | Номинальное напряжение×110% |
Характеристика миниатюрного электромагнитного реле NNC69KTL-2Z
Напряжение обмотки | DC:3 - 110в AC:6-240в | |
Время срабатывания | ≤20МС | |
Время отпускания | ≤10МС | |
Выдерживаемое напряжение | Между контактами одной полярности | 1200в AC/мин(ток утечки 1мA) |
между контактами разной полярности | 1200в AC/мин(ток утечки 1мA) | |
между контактом и катушкой | 5000в AC/мин(ток утечки 1мA) | |
Размер | 34 × 12.7 ×28.8мм | |
Вес | Около 20г |

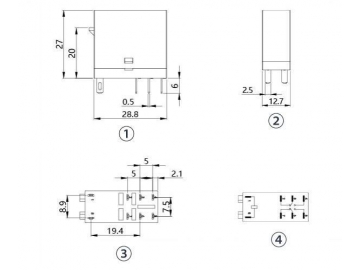

Размер и установка
① Вид спереди; ② Вид сбоку; ③ Установочный размер; ④ Схема соединения
