Миниатюрное электромагнитное реле NNC69KTL-1Z
Запрос цены
Миниатюрное электромагнитное реле NNC69KTL-1Z используется в бытовых электроприборах, схемной плате блока управлением процессора (БУП), промышленной и автоматической системе управления, и так далее.
Особенности
- Миниатюрное электромагнитное реле NNC69KTL-1Z имеет перекидной контакт, который включает одну группа NO:15A/NC:12A и две группы 8A.
- Устройство приваривается на плату печатной схемы и имеет розеточный тип установки.
Маркировка
CCC: 2011010303471250

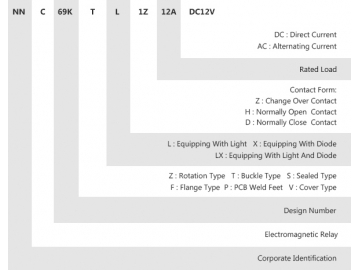

Объяснение обозначений модели
Параметры контакта реле
Конфигурации контактов | 1Z,1H,1D | |
Контактная нагрузка | NC:12A | NO:15A |
Макс.напряжение переключения | 277VAC 12A 30VDC 12A | 277VAC 15A 30VDC 15A |
Материал контактов реле | Сплав серебра |
Электромагнитная катушка реле
Номинальное напряжение в | DC12V | DC24V | DC48V | DC110V |
Номинальный ток (±10%) мA | 44 | 22 | 11 | 4.8 |
Сопротивление обмотки(±10%) Ом | 272 | 1090 | 4363 | 22916 |
Номинальная мощность Вт | 0.53W | |||
Напряжение втягивания(Макс.)в | Ниже 75% | |||
Напряжение отпадания(Мин.)в | Выше 10% | |||
Допустимое напряжение(Макс.)в | Номинальное напряжение ×110% | |||
Номинальное напряжение в | AC12V | AC24V | AC110V | AC220V |
Номинальный ток (±10%) мA | 83.3 | 41.6 | 9 | 4.5 |
Сопротивление обмотки(±10%) Ом | 50 | 202 | 4278 | 17111 |
Номинальная мощность Вт | 1.0VA | |||
Напряжение втягивания(Макс.)в | Ниже 80% | |||
Напряжение отпадания(Мин.)в | Выше 30% | |||
Допустимое напряжение(Макс.)в | Номинальное напряжение ×110% |
Характеристика миниатюрного электромагнитного реле NNC69KTL-1Z
Напряжение обмотки | DC:3 - 110V AC:6-240V | |
Время срабатывания | ≤20ms | |
Время отпускания | ≤10ms | |
Выдерживаемое напряжение | Между контактами одной полярности | 1200В AC/мин(ток утечки 1мA) |
между контактами разной полярности | / | |
между контактом и катушкой | 5000В AC/мин(ток утечки 1мA) | |
Размер | 34 × 12.7 ×28.8мм | |
Вес | около 20г |
Размер и установка

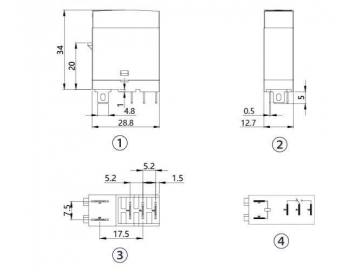

① Вид спереди; ② Вид сбоку; ③ Установочный размер; ④ Схема соединения
