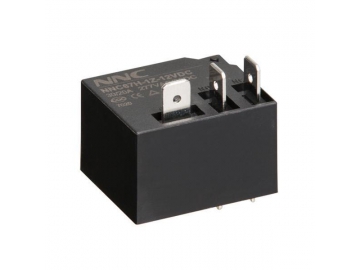

Миниатюрное электромагнитное реле NNC67H

Миниатюрное электромагнитное реле NNC67H
Миниатюрное электромагнитное реле NNC67H
Миниатюрное электромагнитное реле NNC67H
Миниатюрное электромагнитное реле NNC67H
Запрос цены

Миниатюрное электромагнитное реле NNC67H используется в бытовых электроприборах, схемной плате блока управлением процессора (БУП), промышленной и автоматической системе управления, и так далее.

Особенности
  • Высокомощный контакт: 30A 40A
  • Миниатюрное электромагнитное реле NNC67H имеет фланцевый адаптер для установки.
Маркировка

CCC: 2011010303478444
CQC: CQC14002106906
CE: 5398080516
TUV: R50301238
UL: E235027

Объяснение обозначений модели
Параметры контакта реле
Конфигурации контактов 1Z,1H,1D
Контактная нагрузка 30A 40A
Макс.напряжение переключения 277VAC 30A
30VDC 30A
277VAC 40A
30VDC 40A
Материал контактов реле Сплав серебра
Электромагнитная катушка реле
Номинальное напряжение в DC6V DC12V DC24V DC48V
Номинальный ток (±10%) мA 155 77.5 38.7 19.3
Сопротивление обмотки(±10%) Ом 39 155 620 2487
Номинальная мощность Вт 0.93W
Напряжение втягивания(Макс.)в Ниже 75%
Напряжение отпадания(Мин.)в Выше 10%
Допустимое напряжение(Макс.)в Номинальное напряжение ×110%
Номинальное напряжение в AC12V AC24V AC110V AC220V
Номинальный ток (±10%) мA 100 50 11 5.5
Сопротивление обмотки(±10%) Ом 42 168 3500 1400
Номинальная мощность Вт 1.2VA
Напряжение втягивания(Макс.)в Ниже 80%
Напряжение отпадания(Мин.)в Выше 30%
Допустимое напряжение(Макс.)в Номинальное напряжение ×110%
Характеристика миниатюрного электромагнитного реле NNC67H
Напряжение обмотки DC:3 - 110V AC:6-240V
Время срабатывания 15ms
Время отпускания ≤10ms
Выдерживаемое напряжение Между контактами одной полярности 1800V AC/мин(ток утечки 1мA)
между контактами разной полярности /
между контактом и катушкой 2500V AC/мин(ток утечки 1мA)
Размеры 32.4 × 27.4 ×21мм
Вес Около 33г
Размер и установка

① Вид спереди; ② Вид сбоку; ③ Установочный размер; ④ Схема соединения
