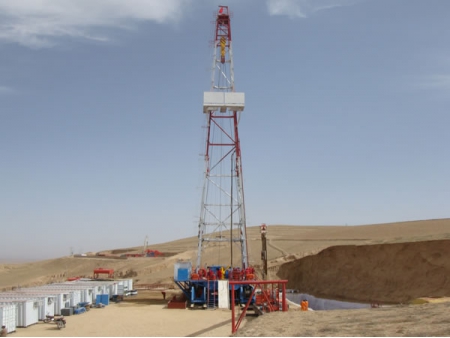

Буровая установка на салазках ZJ30
Применение
Буровые установки на салазках серии ZJ30 подходят для бурения скважин с глубиной до 3000 м и эксплуатируются в различных средах, таких как мелководные районы, побережья, пустыни и холодные низкотемпературные области.
Характеристика
1. Ключевые компоненты этой машины приводятся в действие механической коробкой передач. Вся буровая установка представляется весьма рентабельной, простой в эксплуатации и обслуживании.
2. Лебедка, работает, главным образом, за счет системы цепной передачи, дополненной вспомогательным приводным устройством, используемым для поднятия вышки в аварийных ситуациях. При этом лебедка отличается низкой интенсивностью отказов и сбоев, простой эксплуатацией и удобным обслуживанием.
3. Буровая установка идет со встроенной кабиной управления мастера-буровика, откуда он выполняет большинство операций. Поскольку кабина управления смонтирована на резервуаре для воды буровой лебедки, снижается негативное влияние от вибрации буровых мостков на приборы и компоненты системы управления.
4. Благодаря рационально разработанной блочной конструкции, буровая установка на салазках может быть полностью поднята для удобной транспортировки по железной дороге или же на автомобилях в блоках.
Технические параметры
| Номинальная глубина бурения | 3000 м (бурильная труба: 114 мм) |
| 2500 м (бурильная труба: 127 мм) | |
| Макс. нагрузка на крюк | 1700 кН |
| Талевая система | 5×6; последовательно витая |
| Номинальная мощность буровой лебедки | 560 кВт |
| Количество передач лебедки | 4 передних 2 реверсивных |
| Диаметр талевого троса | Φ29 мм |
| Диаметр проходного отверстия бурового ротора | 520.7 мм (20 1/2″) |
| Количество передач ротора | 4 передних 2 реверсивных |
| Количество и мощность буровых насосов | 1×1300 л.с. |
| Подвышенное основание (нижняя платформа) | Короб на коробе (секционное основание коробчатого типа) |
| Высота основания и высота в свету подроторной балки | 5.5 м; 4.5 м |
| Форма буровой вышки и эффективная высота | K-образная; 41 м |
| Режим передачи | Гидравлическая передача и цепная передача |
| Количество и мощность главных дизель-двигателей | 2×810 кВт |
| Количество и мощность вспомогательных генераторных агрегатов | 2×400 кВт |
| Манифольд буровых насосов высокого давления | Φ103 мм (проходной диаметр) × 35 МПа |
| Система контроля содержания твёрдой фазы в буровом растворе, эффективный объем | 245 м3 |
