Реле мощности
Запрос цены
Реле мощности применяются для управления функциями включения и выключения высоковольтных цепей посредством малого напряжения.
Входное напряжение задается в соответствии с напряжением катушки реле (настраивается по запросу заказчика). Посредством открытия и закрытия контактов осуществляются функции включения и выключения всей цепи.- Большая сила тока и высокая номинальная нагрузка.
Параметры контактов
| Схема расположения контактов | 1Z, 1H, 1D | 1A, 2A | |
| JQX-14F (T90) | JQX-16F (T91) | G7L-2A-T | |
| Сопротивление контактов | 50mΩ (1A 6Впст) | 50mΩ (1A 6Впст) | |
| Нагрузочная способность контактов (резистивный) | 30A/30Впст 250Впрт | 30A/30Впст 250Впрт | 30A/30Впст 250Впрт |
Технические характеристики
| Сопротивление изоляции | 500MΩ (500Впст) | |
| Электрическая прочность изоляции | BCC | ≥1500Впрт 1мин |
| BOC | ≥1000Впрт 1мин | |
| COC | ≥1500Впрт1мин | |
| Время срабатывания | 25мс/25мс | |
Технические характеристики
| Модель | Катушка | Электрический ресурс | Механический ресурс | Рабочая температура | Вес | Способ монтажа | |
| Номинальное напряжение | Номинальная мощность | ||||||

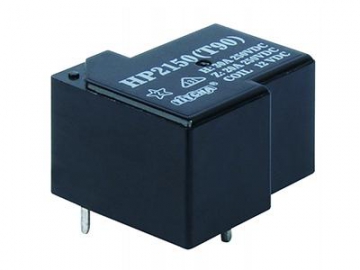

| JQX-15FC (T90) | DC 3 - 110В | DC≤0.93Вт | 105 OPS | 107 OPS | -40℃~85℃ | ≤24г | Печатная плата |

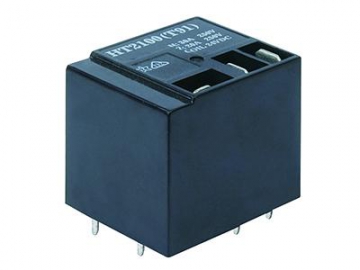

| JQX-16FC (T91) | DC 3 - 110В | DC≤0.93Вт | 105 OPS | 107 OPS | -40℃~85℃ | ≤31г | |

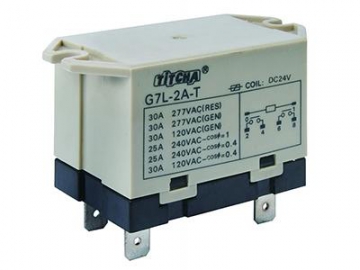

| G7L-2A-T | DC 6 - 24В AC 6 - 220В | DC≤2Вт | 105 OPS | 107 OPS | -40℃~85℃ | ≤100г | Выходное отверстие |
Габаритные размеры, Горизонтальная проекция
