Автоматическая вертикальная машина розлива в алюминиевую тубу GRQL-300

Запрос цены

О нас: http://fillinglinecn.ru/1-1-7-vertical-piston-filler.html

Применение

Автоматическая вертикальная разливочная машина предназначена для жидких материалов, таких как полиуретановый герметик, силан-модифицированный герметик, силиконовый герметик, герметик для электронных компонентов и т.д.

Описание

Данное оборудование используется для розлива в алюминиевые и пластиковые тубы, сочетает в себе функции автоматической подачи туб, автоматической подачи плунжеров, коррекции положения алюминиевой тубы, вертикального заполнения, вставки плунжера, проверки плунжера и закрытия тубы алюминиевым колпачком.

Технические параметры

Скорость розлива	20-25 туб/мин.
Точность заполнения	±1г/300мл
Объем розлива	200 мл -320 мл (для увеличения производительности возможен индивидуальный подбор)
Общая мощность	5.5кВт
Давление воздуха	0.7МПа
Расход воздуха	120л/мин
Рабочее давление гидравлической системы	7-9МПа
Гидравлический режим охлаждения	Водяное охлаждение, воздушное охлаждение
Размер оборудования (Д x Ш x В)	2840x1200x2320мм
Вес	1.8T

Примечание: Мы можем подобрать оборудование в соответствии со стандартами напряжения и частоты в регионе заказчика.

Структура

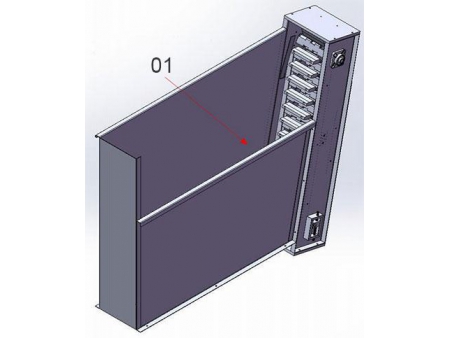

Транспортировка пустых туб и плунжеров
- 01: Загрузочный бункер для пустых туб
- 01: Двигатель
- 01: Двигатель
Вращательный механизм

01: Вращательный механизм

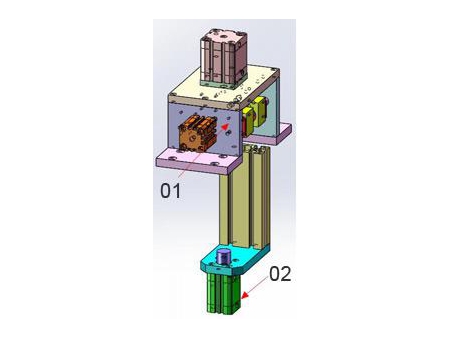

Коррекция положения тубы

01: Механизм коррекции
02: Подъемный механизм
Автоматический розлив и автоматическая резка
- Дозирующее устройство
- Дозирующее устройство
Автоматическая вставка плунжера
- 01: привод A
- 02: привод B
Проверка плунжера

01: Устройство проверки
Добавление сиккатива
Закрытие тубы алюминиевым колпачком

01: Закрытие тубы алюминиевым колпачком А
02: Закрытие тубы алюминиевым колпачком B
Механизм разгрузки материала

01: Механизм заполнения A
02: Механизм разгрузки продукции B
Аварийный сигнал о неисправности и уведомление
