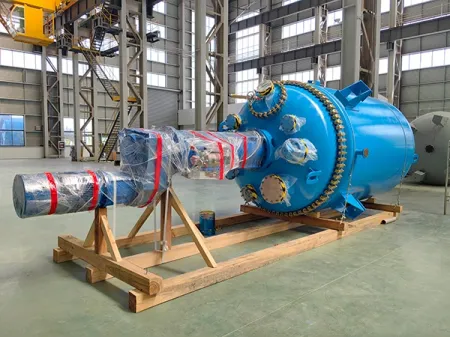

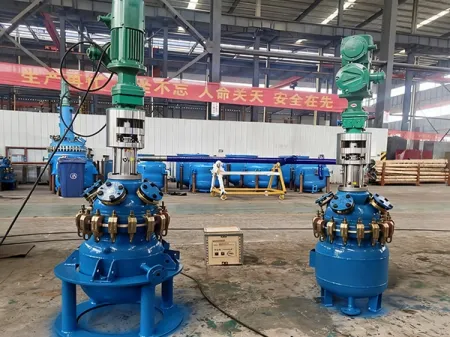

Эмалированный реактор открытого типа

Запрос цены

Веб-сайт: http://glasslining-ru.com/1-1-glass-lined-reactors-open-type.html

Эмалированный реактор с балансным баком и быстросъемным штоком

Коррозионностойкие реакционные сосуды со съемной верхней крышкой

Эмалированный реактор с разборной конструкцией изготавливается путем напыления силикатной стеклоэмали на внутреннюю поверхность стального сосуда с последующим обжигом при высокой температуре. В процессе обжига стеклоэмаль прочно сплавляется со сталью, формируя износостойкий композитный материал.

Объем: 50-80 000 л
Максимальное давление: до 16 бар (от атмосферного до высокого давления)
Рабочая температура: от -19°C до 200°C
Соответствие стандартам: CE/JIS/ASME/GB

Эмалированный реактор открытого типа 6300 л с быстрооткрывающейся крышкой

Эмалированный реактор с интегрированной рамой

Эмалированный реактор с индивидуальной системой подключения воды

Эмалированный реактор специальной конструкции с балансным баком

Эмалированный реактор со стационарной отражательной перегородкой

Эмалированный реактор открытого типа 10000 л

В конструкции реактора открытого типа крышка и корпус сосуда представляют собой отдельные элементы. Соединение между крышкой и сосудом герметизируется прокладкой и стягивается при помощи зажимов, что гарантирует поддержание требуемой герметичности в течение всего рабочего цикла.

Внутренняя поверхность данного типа реакторов, сочетающая в себе стабильность и коррозионную стойкость стеклоэмали с прочностью стали, является гладкой, легко очищаемой и устойчивой к ударным нагрузкам, термическому воздействию, абразивному износу и химической коррозии. Благодаря этим свойствам, эмалированный реактор открытого типа подходит для таких операций, как гидролиз, нейтрализация, кристаллизация, перемешивание и эмульгирование.

Эмалированные реакторы открытого типа широко используются в химической, нефтяной, фармацевтической промышленности, в производстве пестицидов, а также в пищевой и лакокрасочной отраслях. Производятся в широком диапазоне типоразмеров, а также могут быть изготовлены в нестандартном исполнении в соответствии с требованиями заказчика.

Технические характеристики

Расчетное давление	Внутренний сосуд	Сальниковое уплотнение	0.2 МПа
		Механическое уплотнение	0.4/1.0 МПа
	Рубашка	0.6/0.8/1.0 МПа
Расчетная температура	Внутренний сосуд	-19℃~ 200℃
	Рубашка	-19℃~ 200℃
Частота вращения мешалки	Якорная/рамная мешалка	63 об/мин
	Лопастная мешалка	110~130 об/мин
	Импеллерная мешалка	110~130 об/мин

Габаритный чертеж

Габаритные размеры эмалированного реактора открытого типа (мм)

Объем (л)	300	500	1000	1500	2000	3000	5000		6300	8000	10000
Параметр	300	500	1000	1500	2000	3000	5000		6300	8000	10000
D	800	900	1200	1300	1300	1600	1600	1750	1750	2000	2000
D1	900	1000	1300	1450	1450	1750	1750	1900	1900	2200	2200
D2	1032	1148	1488	1639	1675	2044	2044	2218	2218	2500	2533
D3	560	630	840	910	910	1120	1120	1225	1225	1400	1400
D4	720	810	1080	1180	1180	1440	1440	1580	1580	1800	1800
D5	350	350	400	400	400	450	450	450	450	510	510
D6	65	65	80	80	80	95	95	95	95	110	110
D7	23	23	30	30	30	30	30	30	30	36	36
H	800	1000	1200	1400	1745	1739	2700	2317	3025	3120	3460
H0	2530	2759	3222	3440	3785	4073	5115	4792	5850	5450	6270
H1	1050	1050	1240	1240	1240	1454	1535	1535	1535	1650	1700
H2	380	409	482	500	500	580	580	640	640	720	710
H3	260	270	300	330	330	330	330	330	330	420	355
H4	/	/	/	960	1335	1242	2000	1490	1700	2000	2650
H5	/	/	/	/	/	/	700	420	700	900	880
H6	390	420	500	600	600	700	700	700	815	850	850
B1	/	/	/	507	507	614	614	550	550	550	540
B2	250	270	350	350	370	370	370	370	370	400	450
Мощность (кВт)	1.5	3	4	4	4	5.5	7.5	7.5	11	11	11

Технические характеристики штуцеров (мм)

Объем (л)	300	500	1000	1500	2000	3000	5000		6300	8000	10000
Параметр	300	500	1000	1500	2000	3000	5000		6300	8000	10000
a	125	150	300×400	300×400	300×400	300×400	300×400	300×400	300×400	300×400	300×400
b	100	100	125	125	125	150	150	150	150	200	200
c	65	65	100	100	100	100	100	125	125	200	200
d	80	80	100	100	100	100	100	125	125	150	150
e	65	100	100	125	125	125	125	125	125	125	125
f	65	125	125	125	125	125	125	150	150	125	125
g	65	100	100	100	100	100	100	125	125	150	150
h	/	/	100	200	125	125	125	150	150	125	125
K	/	/	/	/	/	/	/	/	/	150	150
i	80	80	100	100	100	125	125	125	125	125	150
L1-L3	25	32	32	40	40	50	50	65	65	65	65
N1, N2	/	/	/	50	50	50	65	65	65	65	65
N3	/	/	/	/	/	/	65	65	65	65	65
