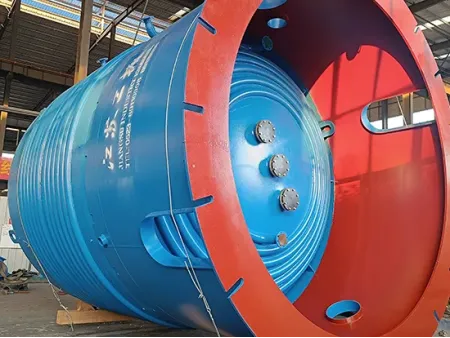

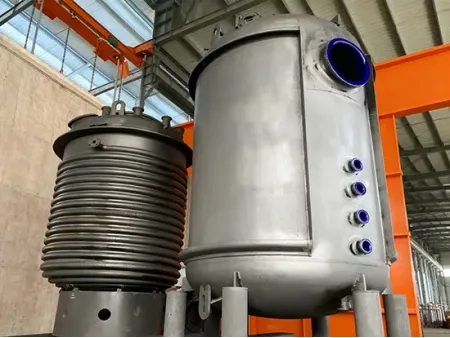

Эмалированный реактор с рубашкой из полутруб
Коррозионностойкие реакционные сосуды с полутрубной обмоткой по внешней стенке
Стеклоэмалированные реакторы с полуспиральной рубашкой широко используются в химической, нефтехимической, фармацевтической, лакокрасочной, пестицидной и пищевой промышленности. Конструкция полутрубной рубашки значительно отличается от эмалированных реакторов с гладкой рубашкой, предлагая несколько явных преимуществ с точки зрения безопасности, теплопередачи, жесткости и коррозионной устойчивости.
- Объем: 50-80 000 л
- Максимальное давление: до 16 бар (от атмосферного до высокого давления)
- Рабочая температура: от -19°C до 200°C
- Соответствие стандартам: CE/JIS/ASME/GB
- Конструкция и безопасность сосуда
В полутрубных рубашках нагревающая или охлаждающая среда течет равномерно, что делает их безопаснее обычных рубашек. Такая конструкция также помогает реактору сохранять стабильность при работе под давлением.
- Эффективность теплопередачи
Площадь теплообмена полутрубной рубашки примерно на треть меньше, чем у гладкой рубашки, но благодаря скорости потока, увеличенной в 2-3 раза, общая теплопередача значительно эффективнее. Гладкие рубашки часто имеют такие проблемы, как нарушение потока, короткие замыкания или неравномерная теплопередача, в то время как конструкция полутрубной рубашки лишена этих проблем и особенно хорошо работает с жидкими нагревающими и охлаждающими средами. Для парового отопления, однако, гладкие рубашки иногда могут быть немного лучшим вариантом из-за особенностей взаимодействия пара с группами труб.
- Жесткость конструкции
Конструкция полутрубной рубашки не только укрепляет эмалированный реактор, но и улучшает его общую стабильность. Благодаря увеличенному потоку, рубашка из полутруб помогает снизить давление на внутреннюю стенку реактора, значительно увеличивая его механическую прочность.
- Коррозионная стойкость
При использовании охлаждающей воды гладкие рубашки сильнее подвержены коррозии от ионов H⁺ и Cl⁻, что может вызывать образование отложений и повреждение стенок. Конструкция полутрубной рубашки избегает этой проблемы благодаря увеличенному потоку через верхние и нижние каналы, уменьшая вероятность образования отложений и защищая стенки от коррозии.
| Объем (л) | 300 | 500 | 1000 | 1500 | 2000 | 3000 | 5000 | 6300 | 8000 | 10000 | |
| Параметр | |||||||||||
| D | 800 | 900 | 1200 | 1300 | 1300 | 1600 | 1600 | 1750 | 1750 | 2000 | 2000 |
| D1 | 900 | 1000 | 1300 | 1450 | 1450 | 1750 | 1750 | 1900 | 1900 | 2200 | 2200 |
| D2 | 1032 | 1148 | 1488 | 1639 | 1675 | 2044 | 2044 | 2218 | 2218 | 2500 | 2533 |
| D3 | 560 | 630 | 840 | 910 | 910 | 1120 | 1120 | 1225 | 1225 | 1400 | 1400 |
| D4 | 720 | 810 | 1080 | 1180 | 1180 | 1440 | 1440 | 1580 | 1580 | 1800 | 1800 |
| D5 | 350 | 350 | 400 | 400 | 400 | 450 | 450 | 450 | 450 | 510 | 510 |
| D6 | 65 | 65 | 80 | 80 | 80 | 95 | 95 | 95 | 95 | 110 | 110 |
| D7 | 23 | 23 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 36 | 36 |
| H | 800 | 1000 | 1200 | 1400 | 1745 | 1739 | 2700 | 2317 | 3025 | 3120 | 3460 |
| HO | 2530 | 2759 | 3222 | 3440 | 3785 | 4073 | 5115 | 4792 | 5850 | 5450 | 6270 |
| H1 | 1050 | 1050 | 1240 | 1240 | 1240 | 1454 | 1535 | 1535 | 1535 | 1650 | 1700 |
| H2 | 380 | 409 | 482 | 500 | 500 | 580 | 580 | 640 | 640 | 720 | 710 |
| H3 | 260 | 270 | 300 | 330 | 330 | 330 | 330 | 330 | 330 | 420 | 355 |
| H4 | / | / | / | 960 | 1335 | 1242 | 2000 | 1490 | 1700 | 2000 | 2650 |
| H5 | / | / | / | / | / | / | 700 | 420 | 700 | 900 | 880 |
| H6 | 390 | 420 | 500 | 600 | 600 | 700 | 700 | 700 | 815 | 850 | 850 |
| B1 | / | / | / | 507 | 507 | 614 | 614 | 550 | 550 | 550 | 540 |
| B2 | 250 | 270 | 350 | 350 | 370 | 370 | 370 | 370 | 370 | 400 | 450 |
| Мощность (кВт) | 1.5 | 3 | 4 | 4 | 4 | 5.5 | 7.5 | 7.5 | 11 | 11 | 11 |
| Объем (л) | 300 | 500 | 1000 | 1500 | 2000 | 3000 | 5000 | 6300 | 8000 | 10000 | |
| Параметр | |||||||||||
| a | 125 | 150 | 300x400 | 300x400 | 300x400 | 300x400 | 300x400 | 300x400 | 300x400 | 300x400 | 300x400 |
| b | 100 | 100 | 125 | 125 | 125 | 150 | 150 | 150 | 150 | 200 | 200 |
| c | 65 | 65 | 100 | 100 | 100 | 100 | 100 | 125 | 125 | 200 | 200 |
| d | 80 | 80 | 100 | 100 | 100 | 100 | 100 | 125 | 125 | 150 | 150 |
| e | 65 | 100 | 100 | 125 | 125 | 125 | 125 | 125 | 125 | 125 | 125 |
| f | 65 | 125 | 125 | 125 | 125 | 125 | 125 | 150 | 150 | 125 | 125 |
| g | 65 | 100 | 100 | 100 | 100 | 100 | 100 | 125 | 125 | 150 | 150 |
| h | / | / | 100 | 200 | 125 | 125 | 125 | 150 | 150 | 125 | 125 |
| K | / | / | / | / | / | / | / | / | / | 150 | 150 |
| h~ | 80 | 80 | 100 | 100 | 100 | 125 | 125 | 125 | 125 | 125 | 150 |
| L1-L3 | 25 | 32 | 32 | 40 | 40 | 50 | 50 | 65 | 65 | 65 | 65 |
| N1.N2 | / | / | / | 50 | 50 | 50 | 65 | 65 | 65 | 65 | 65 |
| N3 | / | / | / | / | / | / | 65 | 65 | 65 | 65 | 65 |
