Горизонтальный мотор-редуктор

Запрос цены

О нас: http://gearmotor-reducer.ru/1-1-horizontal-speed-reduction-gear-motor.html

Горизонтальный мотор-редуктор состоит из двух элементов: двигателя и редуктора. Данный тип мотор-редукторов устанавливается горизонтально, что означает, что двигатель и редукторный картер плотно соединены с помощью базового основания.

Горизонтальные мотор-редукторы используют зубчатую передачу для снижения скорости, что позволяет широко использовать их для различного оборудования автоматизированных производственных и конвейерных линий. В качестве двигателя может быть выбран однофазный двигатель или более распространенный трехфазный двигатель. Если клиенту необходим мотор-редуктор с нестандартными параметрами напряжения, мы можем изготовить оборудование с необходимыми опциями на заказ.

Диапазон индивидуализированных параметров

Мощность	100-3700 Вт
Передаточное отношение	1:3-1:1800
Число полюсов	2P, 4P, 6P
Степень защиты	IP54
Класс изоляции	Класс F, класс B

Характеристики:

Внутренняя зубчатая передача тщательно отшлифована с точностью до уровня 1-2, за счет чего минимизирован уровень шума в ходе эксплуатации.
Передача закалена током высокой частоты, за счет чего обеспечивается оптимальная толщина и отличный показатель допустимой нагрузки.
Мотор-редукторы данной серии имеют компактное устройство с минимальной длиной 175 мм и минимальной высотой 132 мм, экономя пространство и упрощая процедуру установки.
Корпус выполнен из алюминиевого сплава, полученного литьём под давлением, с отличным теплоотводом. Он устойчив к влаге, не пропускает воду и пыль.

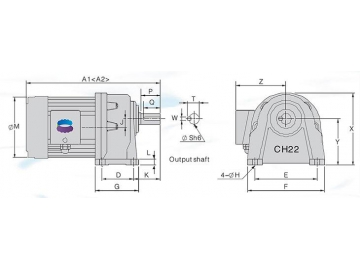

График стандартных размеров

Данный график выполнен на основе стандартных размеров международно унифицированного стандарта МЭК. Размеры продукции различных брэндов могут отличаться. Если вас интересует продукция нестандартных параметров, мы можем изготовить её для вас согласно вашим требованиям.

Ед.измерения: мм

HP-4P	Коэффициент передачи	A1	A2	D	E	F	G	H	L	J	K	M	X	Y	Z	Выходной вал					Вес
HP-4P	Коэффициент передачи	Трехфазный	Однофазный	D	E	F	G	H	L	J	K	M	X	Y	Z	P	Q	S	T	W	кг
100Вт(1/8л.с.)	3-50	253	273	40	110	135	65	9	10	16	48	127	132	88.5	105	30	25	18	20	5	5.3
	60-200	285	305	65	130	163	90	11	13	18.2	56	127	152	97.5	105	40	35	22	25	7	6.9
	250-1800	385	405	90	140	180	120	11	15	20.8	66	127	180	116	105	45	40	28	31	7	12
200Вт(1/4л.с.)	3-10	275	283	40	110	135	65	9	10	16	48	127	132	88.5	105	30	25	18	20	5	6.7
	15-90	307	327	65	130	163	90	11	13	18.2	56	127	152	97.5	105	40	35	22	25	7	8.6
	100-200	337	357	90	140	180	120	11	15	20.8	66	127	180	116	105	45	40	28	31	7	11
	250-1800	475	485	130	170	215	160	13	20	30.2	76	127	210	138.5	105	55	50	32	35.5	10	28
400Вт(1/2л.с.)	3-10	327	340	65	130	163	90	11	13	18.2	56	127	152	97.5	105	40	35	22	25	7	11
	15-90	350	370	90	140	180	120	11	15	20.8	66	127	180	116	105	45	40	28	31	7	14
	100-200	385	405	130	170	215	160	13	20	30.2	76	127	210	138.5	105	55	50	32	35.5	10	26
	250-1800	530	545	150	210	260	185	15	23	42.2	85	127	255	160	105	65	60	40	43.5	10	41
750Вт (1л.с.)	3-25	375	415	90	140	180	120	11	15	20.8	66	165	180	116	125	45	40	28	31	7	15
	30-120	410	450	130	170	215	160	13	20	30.2	76	165	210	138.5	125	55	50	32	35.5	10	28
	125-200	435	475	150	210	260	185	15	23	42.2	85	165	255	160	125	65	60	40	43.5	10	42
	250-1800	590	625	170	265	330	220	19	25	51.4	100	165	320	200	125	80	75	50	54	14	68
1500Вт (2л.с.)	3-25	440	480	130	170	215	160	13	20	30.2	76	190	210	138.5	145	55	50	32	35.5	10	32
	30-120	465	505	150	210	260	185	15	23	42.2	85	190	255	160	145	65	60	40	43.5	10	46
	125-180	515	555	170	265	330	220	19	25	51.4	100	190	320	200	145	80	75	50	54	14	71
2200Вт (3л.с.)	4-60	495	-	150	210	260	185	15	23	42.2	85	215	255	160	160	65	60	40	43.5	10	48
2200Вт (3л.с.)	70-120	535	-	170	265	330	220	19	25	51.4	100	215	320	200	160	80	75	50	54	14	73
3700Вт (5л.с.)	4-25	510	-	150	210	260	185	15	23	42.2	85	215	255	160	160	65	60	40	43.5	10	50
3700Вт (5л.с.)	30-120	550	-	170	265	330	220	19	25	51.4	100	215	320	200	160	80	75	50	54	14	75

Как сделать заказ

CH	-	22	-	200	-	80	-	S	-	B
(1)		(2)		(3)		(4)		(5)		(6)

Модель
CH: Горизонтальный мотор-редуктор
Выходной вал
18, 22, 28, 32, 40, 50……
Мощность
100Вт-3700Вт
Передаточное число редукции
3, 5, 10……
Напряжение
S: Трехфазное, 220В, 380В, 415В, 440В, 50/60Гц
A: Однофазное, 110В, 220В, 240В, 60/80Гц
Тормоз
B: Тормозной устройство （тормозное устройство）
AB: С ручным тормозом （С ручным тормозом）
D: Тормоз DC24V （тормоз DC24V）
