Зубчатый редуктор с вертикальным креплением серии CVM

Запрос цены

О нас: http://sinomachhiglobal.ru/14-2-3-ch-pl-series-vertical-shaft-impact-crusher.html

Зубчатый редуктор с вертикальным креплением серии CVM легко соединяется с входным фланцем и выходным (вторичным) валом, позволяя клиентам выбрать двигатели различных марок в зависимости от их потребности.

Редукторы серии CVM устанавливаются вертикально: редуктор и двигатель плотно соединены с помощью базового основания. Данные редукторы широко используются в различном оборудовании производственных и конвейерных линий, включая деревообрабатывающие станки, машины для печати на ткани, сушильные машины, осветительное промышленное оборудование, упаковочные машины для упаковки продуктов питания и электронное оборудование для печати, машины для изготовления бумажной продукции, оборудование для резиновой промышленности, транспортеры для удаления стружки, пескоструйные аппараты и т.д.

Диапазон индивидуализированных параметров

Мощность	200-3700 Вт
Передаточное отношение	1:3-1:200
Степень защиты	IP54
Класс изоляции	Класс F, класс B

Характеристики:

Зубчатая передача с внутренними зубьями прошла точную обработку в ходе зубофрезерования червячной фрезой. Точность зубчатой передачи достигает 1-2 уровня, при этом сокращен уровень шума во время работы двигателя.
Передача закалена током высокой частоты, за счет чего обеспечивается оптимальная толщина и отличный показатель допустимой нагрузки.
Редукторы данной серии имеют компактное устройство с минимальной длиной 155 мм и минимальной высотой 122 мм, экономя пространство и упрощая процедуру установки.
Корпус выполнен из алюминиевого сплава, полученного литьём под давлением, с отличным теплоотводом. Он устойчив к влаге, не пропускает воду и пыль.

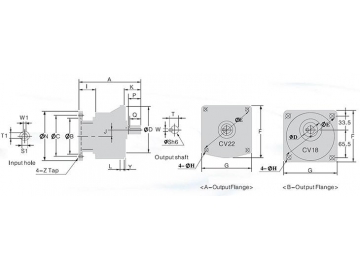

График стандартных размеров

Данный график выполнен на основе стандартных размеров международно унифицированного стандарта МЭК. Размеры продукции различных брэндов могут отличаться. Если вас интересует продукция нестандартных параметров, мы можем изготовить её для вас согласно вашим требованиям.

Ед.измерения: мм

HP-4P	Коэффициент передачи	A	D	E	F	G	H	L	J	K	Y	B	C	N	Z	I	Выходной вал					Ведущий вал			Вес
HP-4P	Коэффициент передачи	A	D	E	F	G	H	L	J	K	Y	B	C	N	Z	I	P	Q	S	T	W	S1	T1	W1	кг
200Вт(1/4л.с.)	3-10(B)	155	50	140	122	122	9	12	16	39	5	110	130	158	8	53	30	25	18	20	5	11	13	4	4
	15-90	188	148	185	170	156	11	12	18.2	47	3.5	110	130	158	8	53	40	35	22	25	7	11	13	4	6
	100-200	216	170	220	195	180	11	14	20.8	56	4	110	130	158	8	53	45	40	28	31	7	11	13	4	8
400Вт(1/2л.с.)	3-10	188	148	185	170	156	11	12	18.2	47	3.5	110	130	158	8	53	40	35	22	25	7	14	16.5	5	6
	15-90	216	170	220	195	180	11	14	20.8	56	4	110	130	158	8	53	45	40	28	31	7	14	16.5	5	8
	100-200	250	185	255	235	216	13	15	30.2	66	4	110	130	158	8	53	55	50	32	35.5	10	14	16.5	5	21
750Вт (1л.с.)	3-25	240	170	220	195	180	11	13	20.8	54	4	130	165	198	10	80	45	40	28	31	7	19	21.5	6	11
	30-120	275	185	255	240	225	13	15	30.2	66	4	130	165	198	10	80	55	50	32	35.5	10	19	21.5	6	26
	125-200	305	230	310	295	262	15	22	42.2	80	5	130	165	198	10	80	65	60	40	43.5	10	19	21.5	6	38
1500Вт (2л.с.)	3-25	275	185	255	235	216	13	16	30.2	66	4	130	165	198	10	80	55	50	32	35.5	10	24	27	8	26
	30-120	305	230	310	295	262	15	20	42.2	80	5	130	165	198	10	80	65	60	40	43.5	10	24	27	8	39
	125-180	347	280	390	365	325	19	22	51.4	89	5	130	165	198	10	80	80	75	50	54	14	24	27	8	62
2200Вт (3л.с.)	4-60	320	230	310	295	262	15	22	42.2	80	5	180	215	250	12	95	65	60	40	43.5	10	28	31	8	43
2200Вт (3л.с.)	70-120	365	280	390	365	325	19	22	51.4	89	5	180	215	250	12	95	80	75	50	54	14	28	31	8	62
3700Вт (5л.с.)	4-25	320	230	310	295	262	15	22	42.2	80	5	180	215	250	12	95	65	60	40	43.5	10	28	31	8	43
3700Вт (5л.с.)	30-80	365	280	390	365	325	19	22	51.4	89	5	180	215	250	12	95	80	75	50	54	14	28	31	8	62

Как сделать заказ

CVM	-	22	-	200	-	80
(1)		(2)		(3)		(4)

Модель
CVM: Зубчатый редуктор с вертикальным креплением серии CVM
Выходной вал
18, 22, 28, 32, 40, 50……
Мощность
100Вт-3700Вт
Передаточное число редукции
3, 5, 10……
