Соосный зубчатый редуктор с вертикальным креплением серии CVD

Запрос цены

О нас: http://sinomachhiglobal.ru/14-2-3-ch-pl-series-vertical-shaft-impact-crusher.html

Соосный зубчатый редуктор с вертикальным креплением серии CVD соединяет двигатель и редукторный картер с помощью диска с фланцем. На каждом конце устройства установлен вал, один из них является ведущим валом, а второй - вторичным валом.

Соосные редукторы используются для установки различного передающего оборудования с помощью двух валов. Пользователь может легко подобрать метод установки для различных схем передачи. Редукторы данной серии подходят для небольшого, тесно расположенного конвейерного оборудования или для оборудования линии сборки.

Диапазон индивидуализированных параметров

Мощность	100-3700 Вт
Передаточное отношение	1:3-1:200
Степень защиты	IP54
Класс изоляции	Класс F, класс B

Характеристики:

Зубчатая передача с внутренними зубьями прошла точную обработку в ходе зубофрезерования червячной фрезой. Точность зубчатой передачи достигает 1-2 уровня, при этом сокращен уровень шума во время работы двигателя.
Зубчатая передача закалена током высокой частоты, за счет чего обеспечивается оптимальная толщина и отличный показатель допустимой нагрузки.
Редукторы данной серии имеют компактное устройство с минимальной длиной 175 мм и минимальной высотой 122 мм, экономя пространство и упрощая процедуру установки.
Корпус выполнен из алюминиевого сплава, полученного литьём под давлением с отличным теплоотводом. Он устойчив к влаге, не пропускает воду и пыль.

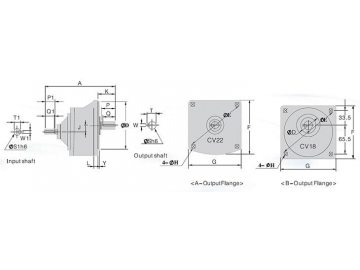

График стандартных размеров

Данный график выполнен на основе стандартных размеров международно унифицированного стандарта МЭК. Размеры продукции различных брэндов могут отличаться. Если вас интересует продукция нестандартных параметров, мы можем изготовить её для вас согласно вашим требованиям.

Ед.измерения: мм

HP-4P	Коэффициент передачи	A	D	E	F	G	H	L	J	K	Y	Выходной вал					Ведущий вал					Вес
HP-4P	Коэффициент передачи	A	D	E	F	G	H	L	J	K	Y	P	Q	S	T	W	P1	Q1	S1	T1	W1	кг
100Вт(1/8л.с.)	3-50(B)	175	50	140	122	122	9	12	16	39	5	30	25	18	20	5	30	25	14	16	5	3
100Вт(1/8л.с.)	60-200	207	148	185	170	156	11	12	18.2	47	3.5	40	35	22	25	7	30	25	14	16	5	4
200Вт(1/4л.с.)	3-10(B)	175	50	140	122	122	9	12	16	39	5	30	25	18	20	5	30	25	14	16	5	3
	15-90	207	148	185	170	156	11	12	18.2	47	3.5	40	35	22	25	7	30	25	14	16	5	5
	100-200	236	170	220	195	180	11	14	20.8	56	4	45	40	28	31	7	30	25	14	16	5	7
400Вт(1/2л.с.)	3-10	207	148	185	170	156	11	12	18.2	47	3.5	40	35	22	25	7	30	25	14	16	5	6
	15-90	236	170	220	195	180	11	14	20.8	56	4	45	40	28	31	7	30	25	14	16	5	7
	100-200	273	185	255	235	216	13	15	30.2	66	4	55	50	32	35.5	10	30	25	14	16	5	19
750Вт (1л.с.)	3-25	275	170	220	195	180	11	14	20.8	56	4	45	40	28	31	7	40	35	19	21.5	6	7
	30-200	315	185	255	235	216	13	15	30.2	66	4	55	50	32	35.5	10	40	35	19	21.5	6	21
	125-200	336	230	310	295	262	15	22	42.2	80	5	65	60	40	43.5	10	40	35	19	21.5	6	35
1500Вт (2л.с.)	3-25	320	185	255	235	216	13	15	30.2	66	4	55	50	32	35.5	10	50	40	24	27.5	8	21
	30-120	350	230	310	295	262	15	22	42.2	80	5	65	60	40	43.5	10	50	40	24	27.5	8	35
	125-180	390	280	390	365	325	19	22	51.4	89	5	80	75	50	54	14	50	40	24	27.5	8	55
2200Вт (3л.с.)	4-60	360	230	310	295	262	15	22	42.2	80	5	65	60	40	43.5	10	60	50	28	31	8	35
2200Вт (3л.с.)	70-120	405	280	390	365	325	19	22	51.4	89	5	80	75	50	54	14	60	50	28	31	8	55
3700Вт (5л.с.)	4-25	360	230	310	295	262	15	22	42.2	80	5	65	60	40	43.5	10	60	50	28	31	8	35
3700Вт (5л.с.)	30-80	405	280	390	365	325	19	22	51.4	89	5	80	75	50	54	14	60	50	28	31	8	55

Как сделать заказ

CVD	-	22	-	200	-	80
(1)		(2)		(3)		(4)

Модель
CVD: Соосный зубчатый редуктор с вертикальным креплением серии CVD
Выходной вал
18, 22, 28, 32, 40, 50……
Мощность
100Вт-3700Вт
Передаточное число редукции
3, 5, 10……
