Соосный зубчатый редуктор с горизонтальным креплением серии CHD

Запрос цены

О нас: http://gearmotor-reducer.ru/2-1-horizontal-parallel-shaft-speed-reducer.html

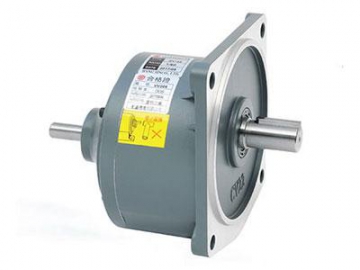

Соосный зубчатый редуктор с горизонтальным креплением серии CHD соединяется с двигателем и редукторным картером с помощью базового основания. На каждом конце устройства установлен вал, один из них является ведущим валом, а второй - вторичным валом.

Соосные редукторы используются для установки различного передающего оборудования с помощью двух валов. Пользователь может легко подобрать метод установки для различных схем передачи. Редукторы данной серии подходят для небольшого, тесно расположенного конвейерного оборудования или для оборудования линии сборки.

Диапазон индивидуализированных параметров

Мощность	100-3700 Вт
Передаточное отношение	1:3-1:200
Степень защиты	IP54
Класс изоляции	Класс F, класс B

Характеристики:

Зубчатая передача с внутренними зубьями прошла точную обработку в ходе зубофрезерования червячной фрезой. Точность зубчатой передачи достигает 1-2 уровня, при этом сокращен уровень шума во время работы двигателя.
Зубчатая передача закалена током высокой частоты, за счет чего обеспечивается оптимальная толщина и отличный показатель допустимой нагрузки.
Редукторы данной серии имеют компактное устройство с минимальной длиной 175 мм и минимальной высотой 132 мм, экономя пространство и упрощая процедуру установки.
Корпус выполнен из алюминиевого сплава, полученного литьём под давлением с отличным теплоотводом. Он устойчив к влаге, не пропускает воду и пыль.

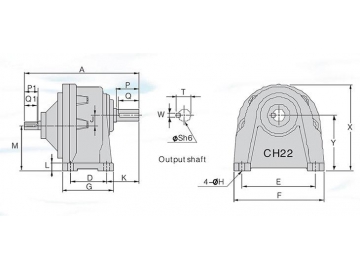

График стандартных размеров

Данный график выполнен на основе стандартных размеров международно унифицированного стандарта МЭК. Размеры продукции различных брэндов могут отличаться. Если вас интересует продукция нестандартных параметров, мы можем изготовить её для вас согласно вашим требованиям.

HP-4P	Коэффициент передачи	A	D	E	F	G	H	L	J	K	M	X	Y	Выходной вал					Ведущий вал					Вес
HP-4P	Коэффициент передачи	A	D	E	F	G	H	L	J	K	M	X	Y	P	Q	S	T	W	P1	Q1	S1	T1	W1	кг
100Вт(1/8л.с.)	3-50	175	40	110	135	65	9	10	16	48	72.5	132	88.5	30	25	18	20	5	30	25	14	16	5	3
100Вт(1/8л.с.)	60-200	207	65	130	163	90	11	13	18.2	56	79.3	152	97.5	40	35	22	25	7	30	25	14	16	5	4
200Вт(1/4л.с.)	3-10	175	40	110	135	65	9	10	16	48	72.5	132	88.5	30	25	18	20	5	30	25	14	16	5	3
	15-90	207	65	130	163	90	11	13	18.2	56	79.3	152	97.5	40	35	22	25	7	30	25	14	16	5	5
	100-200	236	90	140	180	120	11	15	20.8	66	95.2	180	116	45	40	28	31	7	30	25	14	16	5	7
400Вт(1/2л.с.)	3-10	207	65	130	163	90	11	13	18.2	56	79.3	152	97.5	40	35	22	25	7	30	25	14	16	5	6
	15-90	236	90	140	180	120	11	15	20.8	66	95.2	180	116	45	40	28	31	7	30	25	14	16	5	7
	100-200	273	130	170	215	160	13	20	30.2	76	108.3	210	138.5	55	50	32	35.5	10	30	25	14	16	5	19
750Вт (1л.с.)	3-25	276	90	140	180	120	11	15	20.8	66	95.2	180	116	45	40	28	31	7	40	35	19	21.5	6	7
	30-200	315	130	170	215	160	13	20	30.2	76	108.3	210	138.5	55	50	32	35.5	10	40	35	19	21.5	6	21
	125-200	340	150	210	260	185	15	23	42.2	85	117.8	255	160	65	60	40	43.5	10	40	35	19	21.5	6	35
1500Вт (2л.с.)	3-25	320	130	170	215	160	13	20	30.2	76	108.3	210	138.5	55	50	32	35.5	10	50	40	24	27.5	8	21
	30-120	350	150	210	260	185	15	23	42.2	85	117.8	255	160	65	60	40	43.5	10	50	40	24	27.5	8	35
	125-180	387	170	265	330	220	19	25	51.4	100	148.6	320	200	80	75	50	54	10	50	40	24	27.5	8	55
2200Вт (3л.с.)	4-60	360	150	210	260	185	15	23	42.2	85	117.8	255	160	65	60	40	43.5	10	60	50	28	31	8	35
2200Вт (3л.с.)	70-120	405	170	265	330	220	19	25	51.4	100	148.6	320	200	80	75	50	54	14	60	50	28	31	8	55
3700Вт (5л.с.)	4-25	360	150	210	260	185	15	23	42.2	85	117.8	255	160	65	60	40	43.5	10	60	50	28	31	8	35
3700Вт (5л.с.)	30-80	405	170	265	330	220	19	25	51.4	100	148.6	320	200	80	75	50	54	14	60	50	28	31	8	55

Как сделать заказ

CHD	-	22	-	200	-	80
(1)		(2)		(3)		(4)

Модель
CHD: Соосный зубчатый редуктор с горизонтальным креплением серии CHD
Выходной вал
18, 22, 28, 32, 40, 50……
Мощность
100Вт-3700Вт
Передаточное число редукции
3, 5, 10……
