Гидравлические листовые ножницы с качающейся балкой
Запрос цены
Гидравлические листовые ножницы с качающейся балкой от ACCURL используются для резки листового металла толщиной от 4 мм до 32 мм. Станок подходит для обработки крупных листов, используемых в производстве труб или при профилировании металла. Листовые ножницы можно также доукомплектовать для выполнения перфорации и штамповки. Если Вам необходимы гидравлические ножницы для резки листового металла, в каталоге ACCURL найдется то, что Вы ищете.
Основные характеристики
- Гидравлические листовые ножницы с качающейся балкой имеют усовершенствованную конструкцию, которая соответствует европейским промышленным стандартам. Рама станка производится специальными сварочными роботами и проходит процедуру снятия остаточных напряжений и термообработки.
- Гидравлические листовые ножницы доступны в широком разнообразии моделей, которые отличаются производительностью и возможностями резки листов различной ширины.
- Световой индикатор позволяет быстро и точно регулировать линию отреза. Ход ножевой балки регулируется бесступенчато.
- Интегрированная гидравлическая система от Bosch-Rexroth (Германия) обеспечивает стабильность процесса резки и простоту в обслуживании машины.
- Лезвие ножа приводится в движение посредством гидравлического привода и аккумулирующих азотных цилиндров.
- Листовые ножницы с качающейся балкой соответствуют стандарту СЕ и оборудованы необходимыми средствами безопасности, включая ограждение для защиты пальцев спереди станка и оптико-электронную предохранительную систему, расположенную сзади.
- Высококачественные и неприхотливые в обслуживании лезвия, которые можно легко заменить.
Преимущества гидравлических листовых ножниц
- Быстрая и точная регулировка зазора между лезвиями осуществляется при помощи рычага.
- Ножи с несколькими режущими кромками можно использовать для резки алюминия, углеродистой стали и нержавеющей стали.
- Световой индикатор линии отреза и струна для теневой резки.
- Счетчик количества резов.
- Быстрая регулировка длины реза.
- Защита гидравлической и электрической систем от перегрузок.
- Выносная педаль управления с кнопкой аварийной остановки.

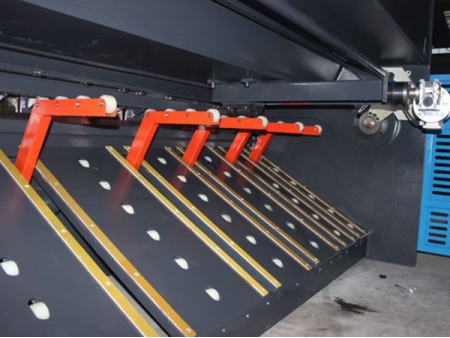

- Рабочий стол с шариковыми направляющими.
- Преобразователь частоты Delta, шарико-винтовая пара и полированный шток (точность полировки - 0,01 мм).
Высокая эффективность резки
- Регулировка заднего упора в соответствии с зазором между лезвиями.
- Обратный ход заднего упора.
- Создание и редактирование программ резки.
- Повтор последовательности операций.
- Автоматическая беспрерывная резка.
Опциональные возможности
- Роликовая опорная стойка для задней части станка.
- Пневматическая система поддержки листа.
- Устройство для измерения угла резки, монтируемое на рабочий стол.
- Система ЧПУ для контроля толщины листа, положения заднего упора и длины реза.
- Система контроля заднего упора GoTo.
Технические параметры гидравлических листовых ножниц
Модель (AC/MS7) | QC12Y-4×2500 | QC12Y-4×3200 | QC12Y-4×4000 | QC12Y-6×2500 | QC12Y-6×3200 | QC12Y-6×4000 | QC12Y-6×6000 | |
Толщина листа | мм | 4 | 4 | 4 | 6 | 6 | 6 | 6 |
Длина рабочего стола | мм | 2500 | 3200 | 4000 | 2500 | 3200 | 4000 | 6000 |
Угол реза | ° | 1°30' | 1°30' | 1°30' | 1°30' | 1°30' | 1°30' | 1°30' |
Число резов в минуту | ≥ 22 | ≥ 18 | ≥ 12 | ≥ 16 | ≥ 12 | ≥ 10 | ≥ 7 | |
Ход заднего упора | мм | 20-600 | 20-600 | 20-600 | 20-600 | 20-600 | 20-800 | 20-800 |
Глубина зева | мм | 85 | 85 | 85 | 145 | 145 | 145 | 140 |
Мощность основного двигателя | кВт | 5.5 | 5.5 | 5.5 | 7.5 | 7.5 | 7.5 | 11 |
Масса нетто | кг | 3460 | 4280 | 6600 | 5140 | 6220 | 8520 | 17000 |
Габариты (Д×Ш×В) | мм | 3100×1430 ×1450 | 3800×1555 ×1500 | 4600×1705 ×1600 | 3150×1500 ×1600 | 3850×1600 ×1620 | 4650×1850 ×1700 | 6780×2450 ×2100 |
Модель (AC/MS7) | QC12Y-8×2500 | QC12Y-8×3200 | QC12Y-8×4000 | QC12Y-8×5000 | QC12Y-8×6000 | QC12Y-12×2500 | QC12Y-12×3200 | |
Толщина листа | мм | 8 | 8 | 8 | 8 | 8 | 12 | 12 |
Длина рабочего стола | мм | 2500 | 4000 | 3200 | 5000 | 6000 | 2500 | 3200 |
Угол реза | ° | 1°30' | 1°30' | 1°30' | 1°30' | 1°16' | 2° | 2° |
Число резов в минуту | ≥ 12 | ≥ 10 | ≥ 10 | ≥ 8 | ≥ 6 | ≥ 10 | ≥ 9 | |
Ход заднего упора | мм | 20-600 | 20-600 | 20-600 | 20-800 | 20-800 | 20-800 | 20-800 |
Глубина зева | мм | 145 | 145 | 145 | 300 | 300 | 300 | 300 |
Мощность основного двигателя | кВт | 11 | 11 | 11 | 18.5 | 18.5 | 18.5 | 18.5 |
Масса нетто | кг | 5900 | 10200 | 7360 | 18000 | 21800 | 9000 | 10700 |
Габариты (Д×Ш×В) | мм | 3180×1680 ×1700 | 3880×1830 ×1720 | 4680×1980 ×1780 | 5855×2260 ×2100 | 6880×2260 ×2100 | 3300×2030 ×1840 | 4000×2100 ×1940 |
Модель (AC/MS7) | QC12Y-12×4000 | QC12Y-12×6000 | QC12Y-16×2500 | QC12Y-16×3200 | QC12Y-16×4000 | QC12Y-16×6000 | |
Толщина листа | мм | 12 | 8 | 16 | 16 | 16 | 16 |
Длина рабочего стола | мм | 4000 | 6000 | 2500 | 3200 | 4000 | 6000 |
Угол реза | ° | 1°54' | 2° | 2°9' | 2° | 2° | 2° |
Число резов в минуту | ≥ 8 | ≥ 4 | ≥ 9 | ≥ 8 | ≥ 7 | ≥ 4 | |
Ход заднего упора | мм | 20-800 | 20-1000 | 20-800 | 20-800 | 20-1000 | 20-1000 |
Глубина зева | мм | 300 | 320 | 315 | 320 | 320 | 320 |
Мощность основного двигателя | кВт | 18.5 | 30 | 22 | 22 | 30 | 45 |
Масса нетто | кг | 13800 | 38000 | 11100 | 14300 | 19700 | 44000 |
Габариты (Д×Ш×В) | мм | 4800×2270 ×2000 | 6900×2800 ×2500 | 3310×2240 ×2000 | 4030×2390 ×2100 | 4820×2490 ×2460 | 7100×2900 ×2650 |
Модель (AC/MS7) | QC12Y-20×3200 | QC12Y-20×6000 | QC12Y-25×2500 | QC12Y-25×3200 | QC12Y-32×2500 | QC12Y-32×3200 | |
Толщина листа | мм | 20 | 20 | 25 | 25 | 32 | 32 |
Длина рабочего стола | мм | 3200 | 6000 | 2500 | 3200 | 2500 | 3200 |
Угол реза | ° | 2°30' | 2°30' | 3° | 3° | 3°30' | 3°30' |
Число резов в минуту | ≥ 5 | ≥ 4 | ≥ 5 | ≥ 5 | ≥ 4 | ≥ 4 | |
Ход заднего упора | мм | 20-1000 | 20-1100 | 20-1000 | 20-1000 | 20-1000 | 20-1500 |
Глубина зева | мм | 320 | 150 | 325 | 325 | 350 | 350 |
Мощность основного двигателяr | кВт | 37 | 55 | 37 | 37 | 45 | 45 |
Масса нетто | кг | 22000 | 51000 | 20000 | 27000 | 32500 | 42100 |
Габариты (Д×Ш×В) | мм | 4190×2695 ×2300 | 7100×3500 ×3050 | 3450×2650 ×2800 | 4130×3100 ×2800 | 3550×3100 ×2800 | 4335×3300 ×3280 |
