Межкомнатный нажимной врезной замок, серия MG1811

Запрос цены

О нас: http://mortiselockfactory.ru/1-1-mg1811-push-pull-mortise-lock.html

Особенности

Межкомнатные нажимные врезные замки серии MG1811 не имеют отверстия для ключей. Они подходят для использования на дверях в помещениях, где запирание запрещено или не требуется.

Материал корпуса замка - оцинкованная стальная пластина; ригель изготовлен из пластика POM и цинкового сплава для обеспечения безопасности и снижения шума при открывании и закрывании дверей. При обработке поверхности используется японская передовая технология. Для обеспечения долговечности замка проводятся различные испытания в соответствии с японскими стандартами JIS.

Замки этой серии по размеру соответствуют европейским стандартам с межосевым расстоянием 72 мм; расстояние от края двери до центра монтажного отверстия для сувальдной ручки - 55 мм; межосевое расстояние монтажного отверстия для панели - 38 мм.

Цвет

Никель
Черный Матовый
Цвет Шампанского
По запросу

Размеры

Основные части замка

Номер	Название	№	Название
1	Внутренняя ручка рычага	7	Соединительный болт
2	Внутренняя панель для рычажной рукоятки	8	Внешняя панель для рычажной рукоятки
3	Винт для рукоятки рычага	9	Внешняя ручка рычага
4	Внутренний держатель для ручки рычага	10	Пластина для корпуса замка
5	Корпус замка	11	Винт для корпуса замка
6	Внешний держатель для рычажной рукоятки	12	Ударная коробка

Инструкция по установке

Определите направление открытия двери. Вставьте корпус замка в установочное отверстие, чтобы защелка находилась вверху, а ригель внизу.

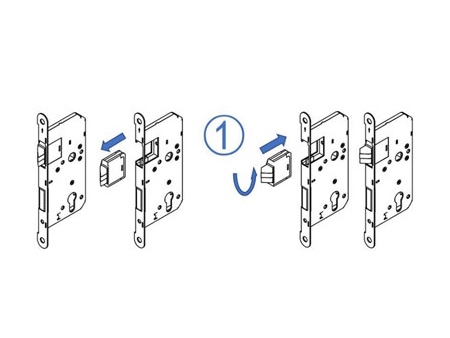

Убедитесь, что уклон защелки направлен в сторону закрытия двери (если направление уклона неправильное, открепите защелку от корпуса замка и поверните ее на 180 °. Затем вставьте защелку обратно и закрепите ее). Установите лицевую планку, а затем затяните винты.
Открытие двери вовнутрь: толкать снаружи и тянуть изнутри. После установки внешней и внутренней розетки ручек, установите нажимные ручки (отверстие для винтов должно быть направлено вверх), а затем затяните винты.
Открытие двери наружу: толкать снаружи и тянуть изнутри. После установки внешней и внутренней розетки ручек, установите нажимные ручки (отверстие для винтов должно быть направлено вверх), а затем затяните винты.
(* При установке обеих розеток убедитесь, что стрелки на нажимных ручках, указывающие направление движения, необходимого для открытия двери, были направленны вверх)
Установите дверные накладки для цилиндрового механизма и затяните винты. Установите сердечник в отверстие внутренней дверной накладки и пропустите его через корпус замка и внешнюю накладку. Затем закрепите цилиндровый механизм с передней дверной накладки винтами.
Установите ответную планку в дверной коробке и убедитесь, что защелка и ригель могут свободно входить и выходить.
Проверка работы замка после установки: нажмите и потяните нажимные ручки, нажмите на наклонную плоскость защелки. Если защелка легко срабатывает, установка завершена. Если нет, пожалуйста, разберите и соберите замок заново.

Yantai Mougao Smarthome Co. – это предприятие специализирующееся на производстве высококачественных дверных замков и аксессуаров. На протяжении многих десятилетий мы занимаемся разработкой и производством дверной фурнитуры. В каталог нашей продукции входит большой выбор различных замков и ручек для мебели, включая нажимные врезные замки, врезные сувальдные замки, мебельные ручки и дверные петли.
