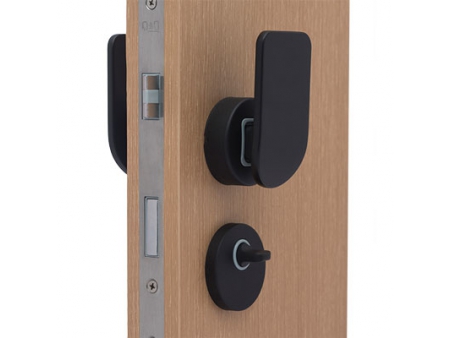

Межкомнатный нажимной врезной замок, серия MG1813
Межкомнатные нажимные врезные замки данной серии не имеют отверстия для ключей. Замки запираются ручкой изнутри и отпираются с помощью жетона снаружи.
Внешняя часть корпуса замка изготавливается из стали, а нажимные ручки из алюминия, что позволяет обеспечить прочность и долговечность наших замков. Защелки изготавливаются из полиоксиметилена (РОМ пластика) и цинкового сплава. Такие защелки отлично приглушают звук срабатывания замка.
Замки окрашиваются при помощи японской технологии гальванического покрытия, которое обеспечивает высокую адгезию, отличную коррозионную стойкость и долговечность наших замков. Замок имеет хорошую совместимость, его размер соответствует европейскому стандартному размеру замка; центральное расстояние составляет 72 мм; расстояние от края двери до центра монтажного отверстия для ручки рычага составляет 55 мм; центральное расстояние монтажного отверстия для панели составляет 38 мм.
№ | Название | № | Название |
1 | Внутренняя ручка рычага | 10 | Внешняя панель ручки |
2 | Внутренняя панель для рычажной рукоятки | 11 | Соединительный болт |
3 | Винт для рукоятки рычага | 12 | Держатель наружной ручки |
4 | Внутренний держатель для рычажной рукоятки | 13 | Пластина для корпуса замка |
5 | Корпус замка | 14 | Внутренний держатель ручки |
6 | Внешний держатель для рычажной рукоятки | 15 | Винт для корпуса замка |
7 | Соединительный болт | 16 | Ударная коробка |
8 | Внешняя панель для рычажной рукоятки | 17 | Винт для ручки |
9 | Внешняя ручка рычага | 18 | Панель внутренней ручки |
- Определите направление открытия двери. Вставьте корпус замка в установочное отверстие чтобы защелка находилась вверху, а ригель внизу.
Убедитесь, что уклон защелки направлен в сторону закрытия двери (если направление уклона неправильное, открепите защелку от корпуса замка и поверните ее на 180 °. Затем вставьте защелку обратно и закрепите ее). Установите лицевую планку, а затем затяните винты. - Открытие двери вовнутрь: толкать снаружи и тянуть изнутри. После установки внешней и внутренней розетки ручек, установите нажимные ручки (отверстие для винтов должно быть направлено вверх), а затем затяните винты.
Открытие двери наружу: толкать снаружи и тянуть изнутри. После установки внешней и внутренней розетки ручек, установите нажимные ручки (отверстие для винтов должно быть направлено вверх), а затем затяните винты.
(* При установке обеих розеток ручек убедитесь, что стрелки, указывающие направление движения, необходимого для открытия двери, нажимных ручек, были направленны вверх) - Установка поворотника. Соедините внутреннюю часть с плоским стержнем через плоское отверстие корпуса замка с внешней частью, а затем затяните винты.
- Установите ответную планку в дверной коробке и убедитесь, что защелка и ригель могут свободно входить и выходить.
- Проверка работы замка после установки:нажмите и потяните нажимные ручки, нажмите на наклонную плоскость защелки. Если защелка легко срабатывает, установка завершена. Если нет, пожалуйста, разберите и соберите замок заново.
