Вертикальный балансировочный станок
YLD-50
Балансировочный станок на жестких опорах для деталей диаметром до 500 мм и весом 3-50 кг

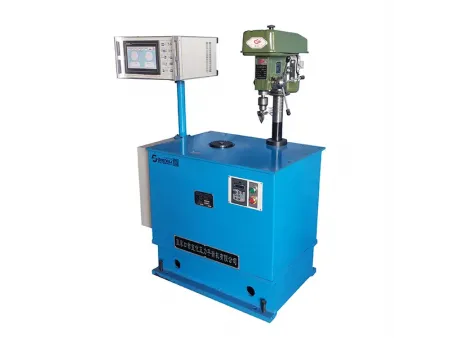

Вертикальный станок с жесткими подшипниками данной серии доступен сразу в трех конфигурациях и легко адаптируется к различным требованиям балансировки. Стандартная версия обычно используется для базовой калибровки дисбаланса, тип А включает сверлильный станок для удаления материала, а тип Б сочетает сверлильный станок с системой сбора пыли, что подходит для производственных линий, требующих как эффективности, так и чистоты. Благодаря интегрированной электромеханической конструкции вращение, измерение и торможение выполняются в одном цикле, что делает процесс балансировки простым, эффективным и надежным. Во время использования цикл начинается всего лишь с одной команды, измерения производятся по мере вращения детали, и система автоматически останавливается для получения точных результатов.
Широко применяется в автомобильных и машиностроительных мастерских для балансировки дисковых компонентов, включая сцепления, маховики, шкивы, шестерни и тормозные диски.
- Балансировка нажимных дисков сцепления
- Балансировки маховиков
- Балансировки зубчатых колес

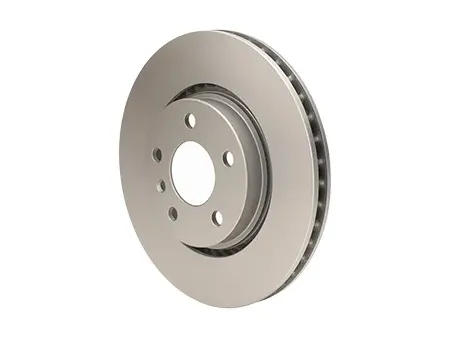

- Балансировка тормозных дисков
- Балансировка шкивов
| Масса детали | 3-50 кг |
| Макс. диаметр детали (с защитным кожухом) | Ø500 мм |
| Макс. толщина детали (с защитным кожухом) | 120 мм |
| Макс. начальный дисбаланс детали | < 1000 г·см |
| Коэффициент помех при дисбалансе пары | ≤1/2000 |
| Скорость балансировки | 800 об/мин |
| Мин. достижимый остаточный дисбаланс (eMar) | 1 г·мм/кг |
| Коэффициент уменьшения дисбаланса (URR) | ≥90% |
- Оснащен либо встроенной измерительной системой, либо системой на базе промышленного компьютера. Оператору необходимо только ввести основные параметры корректирующих плоскостей перед запуском, и система автоматически отобразит величину и фазу дисбаланса после начала вращения ротора.
- Компьютерная система отображения предоставляет результаты как в числовом виде, так и в полярных координатах, вместе с такими функциями, как оценка допусков и индикация скорости балансировки.
- Использует индуктивные датчики для опорных сигналов и пьезоэлектрические датчики для вибрационных сигналов, что повышает надежность по сравнению с устаревшими датчиками, склонными к слабым сигналам, помехам или частым отказам.
- Измерительная и управляющая системы балансировщика выполнены в виде единого блока, что обеспечивает высокую общую точность и стабильную работу.
