Гидравлическая установка с анкерным креплением, KM211
Запрос цены

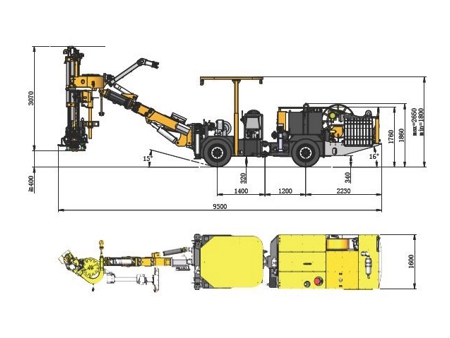

- Размеры (Д×Ш×В): 10700×2000×1500/2000мм
- Вес: 12000 кг
- Преодолеваемый подъем: 14°
Гидравлическая установка с анкерным креплением, KM211 специально разработана для работы с различными типами анкеров в подземных шахтах и туннелях на небольшой высоте.
Анкерная установка может проходить через туннели с поперечным сечением 2 м в ширину и 2,5 в высоту. Бурильные работы могут проводится с поперечным сечением шириной более 2,5 м и высотой более 2 м.
| Размеры и вес | ||
| Длина | 10700мм | |
| Ширина | 2000мм | |
| Высота | 1500/2000 мм | |
| Масса | 12000 кг | |
| Скорость движения, уровень | 10 км/ч | |
| Преодолеваемый подъем | 14° | |
| Надежная защита | ||
| Уровень шума | < 100 дБ(А) | |
| Подъемная безопасная крыша | Соответствуют требованиям FOPS и ROPS. | |
| Система бурения | ||
| бурение | Болт | |
| Буровой станок (проходчик) | 1×HC25/R32 | 1×HC25/R32 |
| Сила удара | 8кВт | 8кВт |
| Ударный поток | 65л/мин | 65л/мин |
| Ударное давление | 150бар | 150бар |
| Максимум. вращательное давление | 175бар | - |
| Частота ударов | 55-65 Гц | 55-65 Гц |
| Крутящий момент | 325 Нм | - |
| Диаметр отверстия | 32-51мм | - |
| Вращение луча | 360° | |
| Расширение фида | 480мм | |
| Высота туннеля | Длина болтового стержня 1500 мм | |
| Модель стрелы | К26Ф | |
| Форма стрелы | Автоматическое выравнивание | |
| Удлинение буровой стрелы | 1200мм | |
| Электрический гидравлический насосный агрегат | ||
| Электродвигатель | 45кВт | |
| Воздействие/Подача/Позиционирование | Регулируемый аксиально-поршневой насос | |
| Повернись | Шестеренчатые насосы | |
| Точность фильтра | 10 мкм | |
| Бак гидравлического масла | 240 л | |
| Гидравлический охладитель | Кулер | |
| Рабочее давление | 380В | |
| Частота | 50 Гц | |
| Метод запуска | Звезда/треугольник | |
| Кабельная катушка | 1×К440 | |
| Кабельная емкость катушки | 100м | |
| Диаметр кабеля | 28мм | |
| Технические характеристики кабеля | 3×25 3G6 | |
| Система воздуха и воды | ||
| Воздушный компрессор | 1×ДН5 | |
| Вместимость | 0,5 м3/мин | |
| Давление | 6-8бар | |
| Устройство смазки хвостовика | Электрический импульсный смазочный насос | |
| Расход воздуха на смазку | 0,3 м3/мин | |
| Расход масла на смазку | 180-250г/ч | |
| Помпа | 1×CR3 | |
| Сила | 1,5 кВт | |
| Производительность насоса | 3м3/ч | |
| Шасси | ||
| Дизельный двигатель | Cummins QSB3.9-C80-31 60 кВт/2200 об/мин | |
| Очистка выхлопных газов | Катализатор выхлопных газов | |
| Система привода | Полноприводный автомобиль | |
| Ходовой тормоз | Гидравлический тормоз | |
| Стояночный тормоз | Мокрый многодисковый тормоз | |
| Топливный бак | 60л | |
- Эта машина оснащена одной буровой штангой с многопозиционной подающей балкой, а также магазином для болтов и модулем зацепления. Она подходит для выполнения нескольких операций по креплению, таких как крепление с трением труб и смолистых пород; полный набор функций, включая бурение отверстий, зацепление, подачу связующего вещества и установку болтов, может быть выполнен с помощью панели управления оператора;
- Гидравлическая буровая установка для проходки тоннелей оснащена гидравлическими проходчиками среднего/низкого давления от Montabert.
- Гидравлические шланги и уплотнения не работают в условиях высокого давления, так как гидравлический проходчик работает под низким давлением масла, что обеспечивает длительный срок службы, высокую надежность и меньшие затраты на обслуживание по сравнению с гидравлическим проходчиком высокого давления;
- Ступенчатый поршень помогает увеличить скорость бурения, повысить эффективность передачи энергии удара от бура к породе и снизить расход бурового инструмента при сохранении состояния буровой установки;
- Дизельный двигатель Cummins с низким уровнем выбросов в паре с гидравлической полноприводной трансмиссией обеспечивают бесступенчатую регулировку скорости, высокую проходимость и высокую скорость передвижения;
- Устройство очистки выхлопных газов позволяет значительно улучшить условия работы под землей;
- Мокрый многодисковый рабочий тормоз и гидравлический стояночный тормоз с пружинным приводом обеспечивают безопасное торможение и высокую устойчивость; кнопки аварийной остановки в различных точках значительно повышают безопасность при проведении подземных горных и проходческих работ;
- Просторная рабочая зона, подъемная защитная крыша и продуманные автоматические функции установки для крепления породы позволяют оператору сосредоточиться на безопасном, быстром и точном бурении;
- Оптимальное расположение буровой установки обеспечивает оператору хороший обзор.
- Гидравлическая установка для завинчивания скальных пород KM211 выделяется на рынке благодаря использованию инновационного блока клапанов управления мощностью от известной французской компании Montabert. Эта технология позволяет автоматически регулировать давление удара и обеспечивает защиту от заклинивания, что способствует выполнению бурения отверстий с высокой точностью и плавностью.
- Установка также оснащена энергосберегающим винтовым воздушным компрессором Kaishan с прямым подключением. Этот компонент гарантирует бесперебойную работу, упрощает процесс обслуживания, способствует значительной экономии энергии и минимизирует воздействие на окружающую среду. Эти Особенности играют ключевую роль в улучшении условий труда и охране здоровья работников.

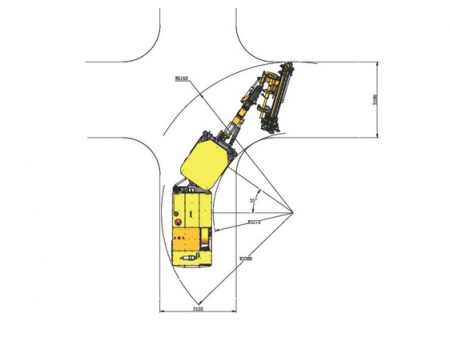

- Кроме того, установка имеет шарнирно-сочлененное шасси, предназначенное для горных работ, с двигателями на колесах. Это обеспечивает высокую маневренность благодаря углу поворота шарнира ±35° и углу поворота задней оси ±6°, что позволяет эффективно перемещаться в сложных условиях горной местности.
