Гидравлические промывочные установки удаляют загрязнения, вызванные монтажом трубопровода, перед вводом в эксплуатацию вашей гидравлической системы. Они удаляют загрязнения, что позволяет получить чистое гидравлическое масло в пределах допустимого уровня загрязнения для критически важных гидравлических узлов системы. Они являются жизненно важной мерой для обеспечения надежности и срока службы гидравлических узлов, что является необходимым для предотвращения прежде всего выхода из строя оборудования.

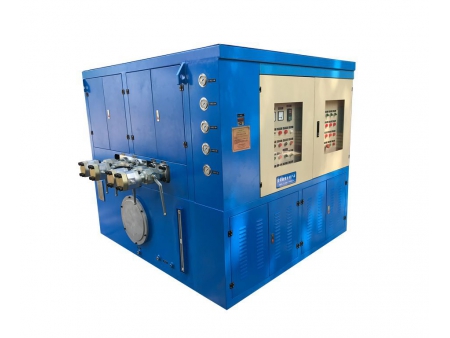

Серия установок для промывки трубопроводов FE и установка для промывки и испытания трубопроводов под нагрузкой FTE специально разработаны инженерами KEDA для применения в морской и металлургической промышленности. Они имеют элегантный и компактный дизайн, их удобно использовать благодаря низкому уровню шума и надежной работе. Они особенно подходят для промывки трубопроводов и испытаний под нагрузкой трубопроводов гидравлической системы больших судов и металлургического оборудования.
Установка применима для работы с гидравлическим маслом, смазочным маслом или дизельным топливо. При размещении заказа, пожалуйста, укажите с каким маслом вы работаете.
Данная серия установок выпускается с емкостью 120 л, 240 л, 400 л, 600 л, 800 л, 1200 л, 1800 л, 2400 л и 3600 л.
Функции - ПЛК с сенсорным экраном для отображения рабочего состояния.
- Для промывки автоматически генерируются гидравлические импульсы, интервал которых может быть установлен на сенсорном экране; возможно использование нескольких потоков промывки.
- После промывки рабочая среда фильтруется многоступенчатым фильтром для наилучшей фильтрации загрязняющих веществ и поддержания чистоты рабочей среды.
- Сигнализатор электрического сигнала на фильтре для предупреждения персонала о необходимости замены.
- На экране отображаются данные о неисправностях. Операторы могут использовать экран для установки точек автоматического запуска и остановки охладителя и нагревателя.
- Температура рабочей среды отображается на экране, давление промывки и испытательное давление отображаются непосредственно через манометр.
Технические характеристики - Рабочая среда: Противоизносное гидравлическое масло VG32, VG46 или VG68. При заказе оборудования для обработки воды, водно-гликолевого масла, смазочного масла, дизельного топлива или керосина, пожалуйста, указывайте рабочую среду.
- Чистота: NAS1638 Класс 5, 6, 7, 8 (опционально).
- Материал резервуара: обычная углеродистая сталь, нержавеющая сталь 304, нержавеющая сталь 316 (по заказу)
Дополнительные аксессуары - Нагреватель: повышает температуру рабочей среды при низких температурах для улучшения эффекта промывки.
- Воздушный охладитель: охлаждает рабочую среду, если рабочая температура остается высокой в течение длительного времени.
- Баржевая насосная установка: перекачивает масло из установки или в установку.
Дополнительные функции - Расходомер: определяет расход в реальном времени и отображает значение на сенсорном экране.
- Онлайн-монитор загрязнения: определяет чистоту трубопровода после промывки.
- Дистанционное управление: рабочие параметры могут отображаться на мобильных телефонах или компьютерах, оборудование можно запускать и останавливать дистанционно.
Установка для промывки трубопроводов 120 л
IНаименование | Параметры |
Размер | 1450 * 1350 * 1850 |
Объем жидкости | 600 л |
Калибр впускного/выпускного отверстия | Входное отверстие: DN32; выходное отверстие: DN32 |
Импульсная промывка | Имеется |
Макс. поток промывки | 120 л/мин |
Промывочный поток | Постоянное значение:117 л/мин |
Давление промывки | 2.5 МПа | 4 МПа | 6.3 МПа |
Общая мощность двигателя промывки | 7.5 кВт | 11 кВт | 15 кВт |
Макс. испытательный расход | 2.5 л/мин | 14 л/мин |
Макс. испытательное давление | 31.5 МПа, 35 МПа, 42 МПа | 16 МПа, 25 МПа, 31.5 МПа, 35 МПа |
Общая мощность испытательного двигателя | 2.2 кВт | 5.5 кВт, 7.5 кВт, 11 кВт, 11 кВт |
Установка для промывки трубопроводов 240 л
Наименование | Параметры |
Размер | 1750 * 1350 * 1850 |
Объем жидкости | 900 л |
Калибр впускного/выпускного отверстия | Входное отверстие: DN 40; выходное отверстие: DN 40 |
Мощность двигателя | Мощность двигателя: от 15кВт до 30 кВт * 1 |
Импульсная промывка | Имеется |
Макс. поток промывки | 240 л/мин |
Поток промывки | Постоянное значение: 235л/мин |
Давление промывки | 2.5 МПа | 4 МПа | 6.3 МПа |
Общая мощность двигателя промывки | 15 кВт | 22 кВт | 30 кВт |
Макс. испытательный расход | 2.5 л/мин | 14 л/мин |
Макс. испытательное давление | 31.5 МПа, 35 МПа, 42 МПа | 16 МПа, 25 МПа, 31.5 МПа, 35 МПа |
Общая мощность испытательного двигателя | 2.2 кВт | 5.5 кВт, 7.5 кВт, 11 кВт, 11 кВт |
Установка для промывки трубопроводов 400 л
Наименование | Параметры |
Размер | 1950 * 1550 * 1850 |
Чистота | NAS1638 или класс 5, 6, 7, 8 |
Объем жидкости | 1200 л |
Калибр входного/выходного отверстия | Входное отверстие: DN 50; выходное отверстие: DN 50 |
Импульсная промывка | Имеется |
Макс. поток промывки | 400 л/мин |
Поток промывки | 205 л/мин or 410 л/мин |
Давление промывки | 2.5 МПа | 4 МПа | 6.3 МПа |
Общая мощность двигателя промывки | 22 кВт | 37 кВт | 55 кВт |
Макс. испытательный расход | 2.5 л/мин | 14 л/мин |
Макс. испытательное давление | 31.5 МПа, 35 МПа, 42 МПа | 16 МПа, 25 МПа, 31.5 МПа, 35 МПа |
Общая мощность испытательного двигателя | 2.2 кВт | 5.5 кВт, 7.5 кВт, 11 кВт, 11 кВт |
Установка для промывки трубопроводов 600 л
Наименование | Параметры |
Размер | 1950 * 1550 * 1850 |
Объем жидкости | 1200 л |
Калибр впускного/выпускного отверстия | Входное отверстие: DN 50; выходное отверстие: DN 50 |
Импульсная промывка | Имеется |
Макс. поток промывки | 600 л/мин |
Промывочный поток | 295 л/мин or 590 л/мин |
Давление промывки | 2.5 МПа | 4 МПа | 6.3 МПа |
Общая мощность двигателя промывки | 37 кВт | 55 кВт | 75 кВт |
Макс. испытательный расход | 2.5 л/мин | 14 л/мин |
Макс. испытательное давление | 31.5 МПа, 35 МПа, 42 МПа | 16 МПа, 25 МПа, 31.5 МПа, 35 МПа |
Общая мощность испытательного двигателя | 2.2 кВт | 5.5 кВт, 7.5 кВт, 11кВт, 11кВт |
Установка для промывки трубопроводов 800 л
Наименование | Параметры |
Размер | 1950 * 1550 * 1850 |
Объем жидкости | 2000 л |
Калибр впускного/выпускного отверстия | 2 Входное отверстиеs: DN 50; 2 выходное отверстиеs: DN 50 |
Импульсная промывка | Имеется |
Макс. поток промывки | 800 л/мин |
Промывочный поток | 205 л/мин, 410 л/мин, 615 л/мин, or 820 л/мин |
Давление промывки | 2.5 МПа | 4 МПа | 6.3 МПа |
Общая мощность двигателя промывки | 2 * 22 кВт | 2 * 37 кВт | 2 * 55 кВт |
Макс. испытательный расход | 2.5 л/мин | 14 л/мин |
Макс. испытательное давление | 31.5 МПа, 35 МПа, 42 МПа | 16 МПа, 25 МПа, 31.5 МПа, 35 МПа |
Общая мощность испытательного двигателя | 2.2 кВт | 5.5 кВт, 7.5 кВт, 11 кВт, 11 кВт |
Установка для промывки трубопроводов 1200л
Наименование | Параметры |
Размер | 2350 * 2050 * 1850 |
Объем жидкости | 2000 л |
Калибр впускного/выпускного отверстия | 2 Входное отверстиеs: DN 50; 2 выходное отверстиеs: DN 50 |
Импульсная промывка | Имеется |
Макс. поток промывки | 1200 л/мин |
Промывочный поток | 295 л/мин, 590 л/мин, 885 л/мин, or 1180 л/мин |
Давление промывки | 2.5 МПа | 4 МПа | 6.3 МПа |
Общая мощность двигателя промывки | 2 * 37 кВт | 2 * 55 кВт | 2 * 75 кВт |
Макс. испытательный расход | 2.5 л/мин | 14 л/мин |
Макс. испытательное давление | 31.5 МПа, 35 МПа, 42 МПа | 16 МПа, 25 МПа, 31.5 МПа, 35 МПа |
Общая мощность испытательного двигателя | 2.2 кВт | 5.5 кВт, 7.5 кВт, 11 кВт, 11 кВт |
Установка для промывки трубопроводов 1800л
Наименование | Параметры |
Размер | 4000 * 2000 * 2200 |
Объем жидкости | 3000 л |
Калибр впускного/выпускного отверстия | 3 Входное отверстиеs: DN 50; 3 выходное отверстиеs: DN 50 |
Импульсная промывка | Имеется |
Макс. поток промывки | 1800 л/мин |
Промывочный поток | 295 л/мин, 590 л/мин, 885 л/мин, 1180 л/мин, 1475 л/мин, or 1770 л/мин |
Давление промывки | 2.5 МПа | 4 МПа | 6.3 МПа |
Общая мощность двигателя промывки | 3 * 37 кВт | 3 * 55 кВт | 3 * 75 кВт |
Макс. испытательный расход | 2.5 л/мин | 14 л/мин |
Макс. испытательное давление | 31.5 МПа, 35 МПа, 42 МПа | 16 МПа, 25 МПа, 31.5 МПа, 35 МПа |
Общая мощность испытательного двигателя | 2.2кВт | 5.5 кВт, 7.5 кВт, 11 кВт, 11 кВт |
Установка для промывки трубопроводов 2400 л
Наименование | Параметры |
Размер | 4000 * 2250 * 2200 |
Объем жидкости | 4000 л |
Калибр впускного/выпускного отверстия | 4 Входное отверстиеs: DN 50; 4 выходное отверстиеs: DN 50 |
Импульсная промывка | Имеется |
Макс. поток промывки | 2400 л/мин |
Промывочный поток | 295 л/мин, 590 л/мин, 885 л/мин, 1180 л/мин, 1475 л/мин, 1770 л/мин, 2065 л/мин, or 2360 л/мин |
Давление промывки | 2.5 МПа | 4 МПа | 6.3 МПа |
Общая мощность двигателя промывки | 4 * 37 кВт | 4 * 55 кВт | 4 * 75 кВт |
Макс. испытательный расход | 2.5 л/мин | 14 л/мин |
Макс. испытательное давление | 31.5 МПа, 35 МПа, 42 МПа | 16 МПа, 25 МПа, 31.5 МПа, 35 МПа |
Общая мощность испытательного двигателя | 2.2 кВт | 5.5 кВт, 7.5 кВт, 11кВт, 11кВт |
Установка для промывки трубопроводов 3600л
Наименование | Параметры |
Размер | 4500 * 2250 * 2200 |
Объем жидкости | 5000 л |
Калибр впускного/выпускного отверстия | 6 Входное отверстиеs: DN 50; 6 выходное отверстиеs: DN 50 |
Импульсная промывка | Имеется |
Макс. поток промывки | 3600 л/мин |
Промывочный поток | 590 л/мин, 1180 л/мин, 1770 л/мин, 2360 л/мин, 2950 л/мин, 3540 л/мин, 2065 л/мин, or 2360 л/мин |
Давление промывки | 2.5 МПа | 4 МПа | 6.3 МПа |
Общая мощность двигателя промывки | 6 * 37 кВт | 6 * 55 кВт | 6 * 75 кВт |
Макс. испытательный расход | 2.5 л/мин | 14 л/мин |
Макс. испытательное давление | 31.5 МПа, 35 МПа, 42 МПа | 16 МПа, 25 МПа, 31.5 МПа, 35 МПа |
Общая мощность испытательного двигателя | 2.2 кВт | 5.5 кВт, 7.5 кВт, 11 кВт |
