Высокоточный линейный транслятор 25 мм

Запрос цены

О нас: http://optical-equipment.ru/1-3-1-2-2-high-performance-aluminum-linear-stages.html

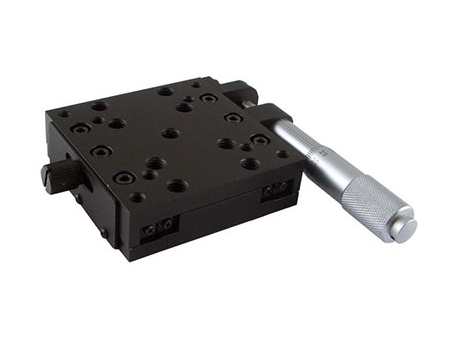

Высокоточный линейный транслятор из дюралюминия с 25-миллиметровым ходом и обработкой поверхности анодным оксидированием представлен в 6 моделях: WN107TM ~WN113TM, WN200TM. Микрометрическая головка размещается сбоку или по центру транслятора.

Характеристика

Высокоточные перекрёстные роликовые направляющие гарантируют высокую точность.
Основание и стол обеспечивают механическому транслятору прямолинейность, рыскание, тангаж и параллельность на высоком уровне.
Возможность смещения на уровне нанометров достигается благодаря высокоточной микрометрической головке.
Устройство для возврата в исходное положение пружины устраняет осевые зазоры.
Линейный транслятор легко устанавливается и комбинируется благодаря монтажным отверстиям, распределённым на основании и столе со стандартным интервалом.
Линейный транслятор легко соединяется с другими моделями трансляторов для создания многоосной платформы.

WN107TM

WN108TM

WN109TM

WN110TM

WN111TM

WN112TM

WN113TM

WN200TM

Модель	WN108TM	WN109TM	WN110TM	WN111TM	WN112TM	WN113TM	WN200TM
Размер платформы	65мм×65мм	65мм×65мм	65мм×65мм	65мм×65мм	65мм×65мм	65мм×65мм	65мм×65мм
Привод	Микрометрическая головка	Микрометрическая головка	Микрометрическая головка	Микрометрическая головка	Микрометрическая головка	Микрометрическая головка	Микрометрическая головка
Положение привода	Боковое	Центральное	Боковое	Центральное	Боковое	Центральное	Центральное
Диапазон хода	25мм	25мм	25мм	25мм	25мм	25мм	25мм
Нижний предел измерения	0.01мм	10мкм/0.5мкм	10мкм/0.5мкм	0.01мм	0.01мм	10мкм/0.5мкм	10мкм/0.5мкм
Минимальная корректировка	0.002	2мкм/0.1мкм	2мкм/0.1мкм	0.002	0.002	2мкм/0.1мкм	2мкм
Направляющие	Перекрёстные роликовые направляющие	Перекрёстные роликовые направляющие	Перекрёстные роликовые направляющие	Перекрёстные роликовые направляющие	Перекрёстные роликовые направляющие	Перекрёстные роликовые направляющие	Перекрёстные роликовые направляющие
Нагрузка	15кг	10кг	10кг	20кг	20кг	15кг	8кг
Прямолинейность	3мкм	2мкм	2мкм	3мкм	3мкм	3мкм	2мкм
Рысканье	25″	25″	25″	25″	25″	25″	20″
Тангаж	15″	15″	15″	15″	15″	20″	10″
Параллелизм стола	15мкм	15мкм	15мкм	15мкм	15мкм	25мкм	5мкм
Параллелизм хода	7мкм	7мкм	7мкм	7мкм	7мкм	10мкм	5мкм
Вес	0.5кг	0. 4кг	0.4кг	0.5кг	0.5кг	0.52кг	0.15кг
Основной материал	Дюралюминий	Дюралюминий	Дюралюминий	Дюралюминий	Дюралюминий	Дюралюминий	Дюралюминий
Покрытие	Черное анодирование	Черное анодирование	Черное анодирование	Черное анодирование	Черное анодирование	Черное анодирование	Черное анодирование
Точность	-	3мкм/1.5мкм	3мкм/1.5мкм	-	-	3мкм/1.5мкм	3мкм/1.5мкм	-	-	3μ/1.5μ	3μ/1.5μ
