Головка для 3D роботизированной лазерной резки, 4 кВт
LCR04
Лазерная режущая головка с автофокусом и встроенной следящей осью для резки сложных 3D-форм
LCR04
Лазерная режущая головка с автофокусом и встроенной следящей осью для резки сложных 3D-форм
Стандартной сложностью при роботизированной 3D-резке является поддержание постоянного расстояния между соплом и деталью при перемещении траектории по изгибам и готовым участкам с адаптацией фокусирующего расстояния к локальным изменениям толщины. Наши роботизированные лазерные режущие головки для 3D-резки мощностью 4 кВт решают эту проблему благодаря автоматической фокусировке и встроенному регулятору высоты (емкостному контроллеру высоты). Данные функции поддерживают постоянный зазор на профилированных панелях и обеспечивают стабильное качество резки при изменении угла наклона и скорости перемещения робота. Корпус нашей лазерной режущей головки компактен и хорошо герметизирован, поэтому подходит для работы в стесненных условиях. Точный механизм возврата в исходное положение и противоударная конструкция обеспечивают точное выравнивание лазерной системы после незначительных ударов, что помогает поддерживать стабильность производства.
| Тип | Лазерная режущая головка для 3D роботизированной лазерной резки с автоматической фокусировкой |
| Модель | LCR04 |
| Тип интерфейса | QBH |
| Длина волны | 1080±10 нм |
| Номинальная мощность | ≤4 кВт |
| Фокусное расстояние | 150 мм |
| Расстояние коллимации | 75 мм |
| Диапазон фокусировки | -24~ 20 мм |
| Диапазон регулировки центрирования | ±1.5 мм |
| Скорость фокусировки | ≤200 мм/с |
| Повторяющаяся точность позиционирования фокусирующей оси | 0.05 мм |
| Ход фокусировки | 12 мм |
| Скорость фокусировки | ≤50 мм/с |
| Ход дополнительной фокусировки | 27 мм |
| Скорость дополнительной фокусировки | ≤250 мм/с |
| Давление вспомогательного газа | ≤2.5 МПа |
| Масса | 7.0 кг |
Наши 3D режущие головки работают на пятикоординатных режущих станках и в роботизированных системах для обработки автомобильных кузовов, крыльев и связанных с ними внешних панелей из углеродистой стали, алюминия, меди и оцинкованной стали.

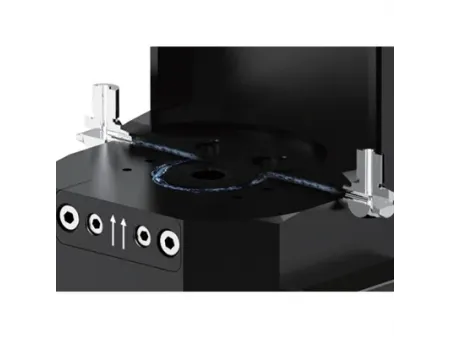

Система водяного охлаждения с замкнутым контуром на интерфейсе/разъеме QBH поддерживает стабильную температуру разъема и предотвращает образование конденсата на оптике, что гарантирует стабильную работу лазерной головки в течение длительного времени.
Трехточечная коническая система фиксации возвращает головку в исходное положение после удара, поэтому выравнивание лазера остается точным в любой производственной ситуации.
Встроенный следящий модуль (емкостное управление зазором) полностью закрыт и имеет небольшой вес, что предотвращает попадание пыли и обеспечивает быстрое отслеживание поверхностей для точной и высокоскоростной резки.
Три защитных стекла защищают основную фокусирующую оптику от брызг и пыли, повышая долговечность при ежедневном производстве.
В соответствующем стандарту креплении датчика используются срезные винты (предназначенные для безопасного разрушения при ударе), которые защищают головку и одновременно посылают сигнал о прекращении столкновения на контроллер.
Система обнаружения столкновений подключается к системе управления, которая отключает питание сразу после удара, предотвращая дальнейшие повреждения.
