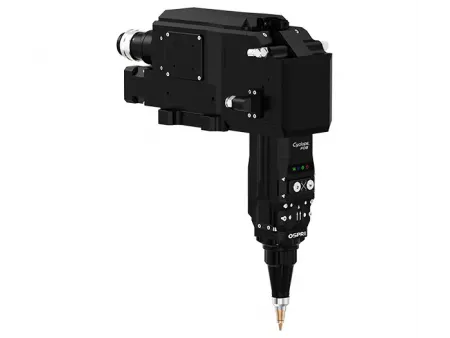

Волоконно-лазерная режущая головка для резки под углом (с автофокусировкой, одноподвесная система, прямой угол), 8 кВт
LCF08A
Интеллектуальная лазерная режущая головка с автофокусом, информационным управлением и лазером мощностью до 8 кВт для обработки металлических труб и профилей
Передний лазерный интерфейс/разъем, рисунок 1 с монтажным кронштейном, рисунок 2 без монтажного кронштейна
Задний лазерный интерфейс/разъем, рисунок 1 без монтажного кронштейна, рисунок 2 с монтажным кронштейном
Данные 8-киловаттные лазерные головки прямого угла с одномаятниковой системой широко применяются на портальных труборезательных станках или в роботизированных ячейках и режут углеродистую сталь, нержавеющую сталь и алюминий. Дальнодействующий емкостный датчик высоты поддерживает постоянное расстояние на круглых, квадратных/прямоугольных трубах и конструкционных профилях (уголок, швеллер, двутавр), а защита от столкновений позволяет лазерной системе быстро восстанавливаться в исходное состояние. Усиленные сигнальные линии нашей лазерной режущей головки посылают пользователям своевременные предупреждения о неисправностях, поэтому качество вашей продукции всегда будет оставаться на высоте, а обслуживание быстрым и удобным.
| Тип | Волоконно-лазерная режущая головка с автофокусировкой |
| Модель | LCF08A1/LCF08A2 |
| Тип интерфейса | QBH, G5 |
| Длина волны | 1064±10 нм |
| Номинальная мощность | ≤8k кВт |
| Фокусное расстояние | 200/250 мм |
| Расстояние коллимации | 100 мм |
| Диапазон фокусировки | -35~ 30 мм/-50~ 50 мм |
| Диапазон регулировки центрирования | ±1.5 мм |
| Скорость фокусировки | 400 мм/с |
| Повторяющаяся точность позиционирования фокусирующей оси | 0.05 мм |
| Диапазон перемещения по оси А | ±45° |
| Номинальная скорость вращения | 30 об/мин |
| Угловое ускорение | 240 рад/с² |
| Точность позиционирования | 1 дуговая минута |
| Давление вспомогательного газа | ≤3 МПа |
| Масса | 9 кг |
Используется в системах резки труб и профилей для получения круглых, квадратных/прямоугольных труб и конструкционных профилей, таких как уголки, швеллеры и двутавровые балки. Одномаятниковые волоконные лазерные головки для резки под прямым углом могут обрабатывать такие материалы, как углеродистая и нержавеющая сталь, при стабильной производительности в диапазоне 8 кВт.
Возможность резки со скосом 500 мм обеспечивает плавную обработку больших конструктивных профилей.
Встроенный лазерный датчик сопла для защиты от столкновений, обеспечивающий быстрое восстановление и бесперебойное производство.
Лазерная головка снащена встроенным емкостным усилителем мощности для быстрого реагирования на неисправности и снижения уровня помех, что обеспечивает точную и стабильную работу резца.
Обеспечивает раннее предупреждение об утечке или низком давлении воздуха, гарантируя непрерывность обработки и предотвращая простои.
Бесшовное подключение к системам ЧПУ для синхронного управления и интегрированной работы станка.
