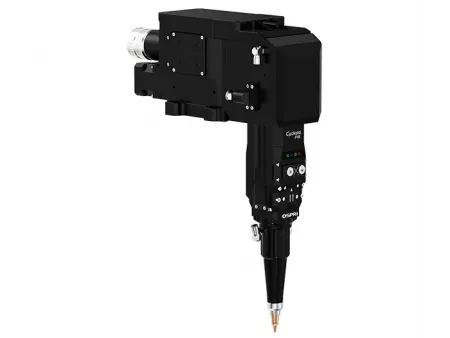

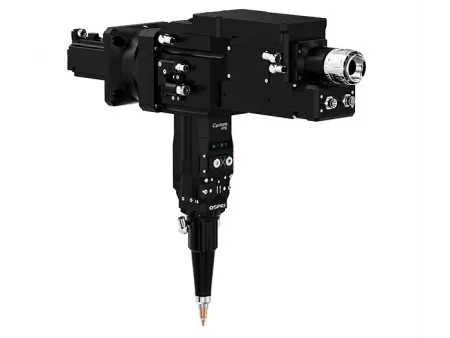

Волоконно-лазерная режущая головка для резки под углом (с автофокусировкой, одноподвесная система, прямой угол), 15 кВт
LCF15A
Интеллектуальная лазерная режущая головка с автофокусом, информационным управлением и мощностью лазера до 15 кВт для обработки металлических труб и профилей
Передний лазерный интерфейс/разъем, рисунок 1 с монтажным кронштейном, рисунок 2 без монтажного кронштейна
Задний лазерный интерфейс/разъем, рисунок 1 без монтажного кронштейна, рисунок 2 с монтажным кронштейном
Разработанная для обработки металлических труб и конструкционных профилей, данная волоконная лазерная режущая головка обеспечивает высокую производительность при мощности лазера до 15 кВт. Усиленный сенсор позволяет нашей лазерной голове легко адаптироваться к различным типам профилей и гарантирует стабильное качество резки. Встроенная система защиты от столкновений обеспечивает быстрое восстановление исходного состояния головки после удара, а улучшенная обратная связь предоставляет своевременные предупреждения для поддержания стабильного качества лазерного и сокращения времени простоев. Универсальная конструкция нашей лазерной режущей головки упрощает послепродажное обслуживание, делая ее надежным решением для долгосрочного промышленного использования.
| Тип | Волоконно-лазерная режущая головка с автофокусировкой |
| Модель | LCF15A1/LCF15A2 |
| Тип интерфейса | Q , QD, LOE3.1, LOE3.2 |
| Длина волны | 1064±10 нм |
| Номинальная мощность | ≤15 кВт |
| Фокусное расстояние | 250/300 мм |
| Расстояние коллимации | 100 мм |
| Диапазон фокусировки | -50~ 50 мм/-70~ 70 мм |
| Диапазон регулировки центрирования | ±1.5 мм |
| Скорость фокусировки | 400 мм/с |
| Повторяющаяся точность позиционирования фокусирующей оси | 0.05 мм |
| Диапазон перемещения по оси А | ±45° |
| Номинальная скорость вращения | 30 об/мин |
| Точность позиционирования | 1 дуговая минута |
| Давление вспомогательного газа | ≤3 МПа |
| Масса | 9.5 кг |
Данная волоконная лазерная режущая головка прямого угла оптимизирована для резки труб и профилей различной формы, включая круглые трубы, квадратные трубы и двутавровые балки. Она подходит для обработки углеродистой стали, нержавеющей стали и других распространенных промышленных металлов.
- Углеродистая сталь толщиной 8 мм, 12 кВт - 8 м/мин, резка с азотом
- Железный уголок толщиной 5 мм, 3 кВт
- Квадратная труба из углеродистой стали толщиной 6 мм, 2,4 кВт
Возможность резки со скосом 500 мм обеспечивает плавную обработку больших конструктивных профилей.
Встроенный лазерный датчик сопла для защиты от столкновений, обеспечивающий быстрое восстановление исходного состояния головки и бесперебойность производства.
Лазерная головка снащена встроенным емкостным усилителем мощности для быстрого реагирования и снижения уровня помех, что обеспечивает точную и стабильную работу резца.
Обеспечивает раннее предупреждение об утечке или низком давлении воздуха, гарантируя непрерывность обработки и предотвращая простои.
Бесшовное подключение к системам ЧПУ для синхронного управления и интегрированной работы станка.
| Коллимирующая линза с защитным стеклом | PMD32T2DS |
| Фокусирующая линза с защитным стеклом | PMD34T5DS |
| Защитная линза для резки | PMD34T5DS |
| Коллимирующая линза | DF100D37DS |
| Фокусирующая линза | DF200D37DS, SF250D37DS, SF300D37DS |
| Уплотнительное кольцо | 38.6×30.5×3.8， 38.6×30.5×3.8 |
| Керамическое кольцо | FC-18 |
| Сопло | Серия FSN21 |
