Волоконно-лазерная режущая головка для резки под углом (с автофокусировкой, одноподвесная система, прямой угол), 20 кВт
LCF20A
Интеллектуальная лазерная режущая головка с автофокусом, информационным управлением и мощностью лазера до 20 кВт для обработки металлических труб и профилей

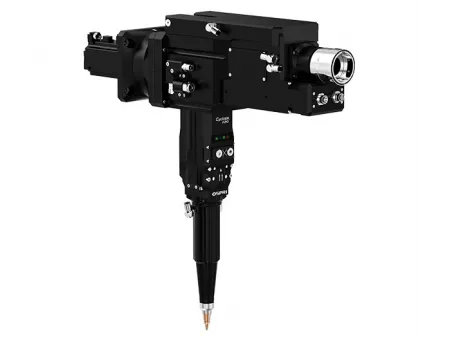

Передний лазерный интерфейс/разъем, рисунок 1 с монтажным кронштейном, рисунок 2 без монтажного кронштейна

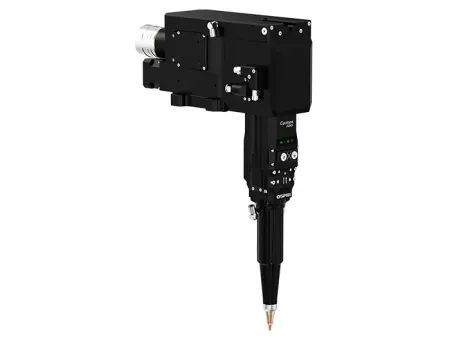

Задний лазерный интерфейс/разъем, рисунок 1 без монтажного кронштейна, рисунок 2 с монтажным кронштейном
Данная высокомощная волоконная лазерная режущая головка прямого угла с мощностью лазера до 20 кВт предназначена для обработки металлических труб и профилей. Оснащенная расширенным датчиком лазерного сопла, она с легкостью обрабатывает широкий спектр структурных профилей. Встроенная защита от столкновений обеспечивает быстрое восстановление исходного состояния лазерной головы после удара, в то время как усиление сигнала позволяет давать своевременную обратную связь оператору и гарантировать качество резки. Оптимизированная конструкция нашей лазерной режущей головки сокращает время простоя и упрощает техническое обслуживание, что делает ее идеальной для требовательных промышленных применений.
| Тип | Волоконно-лазерная режущая головка с автофокусировкой |
| Модель | LCF20A1/LCF20A2 |
| Тип интерфейса | Q , QD, LOE3.1, LOE3.2 |
| Длина волны | 1064±10 нм |
| Номинальная мощность | ≤20 кВт |
| Фокусное расстояние | 250/300 мм |
| Расстояние коллимации | 100 мм |
| Диапазон фокусировки | -50~ 50 мм/-70~ 70 мм |
| Диапазон регулировки центрирования | ±1.5 мм |
| Скорость фокусировки | 400 мм/с |
| Повторяющаяся точность позиционирования фокусирующей оси | 0.05 мм |
| Диапазон перемещения по оси А | ±45° |
| Номинальная скорость вращения | 30 об/мин |
| Угловое ускорение | 240 рад/с² |
| Точность позиционирования | 1 дуговая минута |
| Давление вспомогательного газа | ≤3 МПа |
| Масса | 10 кг |
Эта мощная лазерная режущая головка предназначена для резки металлических труб и профилей, а также для работы с круглыми, квадратными трубами и двутавровыми балками. Она подходит для обработки углеродистой стали, нержавеющей стали и других распространенных конструкционных материалов.
- Углеродистая сталь толщиной 8 мм
- Железный уголок толщиной 5 мм
- Углеродистая сталь толщиной 6 мм
Возможность резки со скосом 500 мм обеспечивает плавную обработку больших конструктивных профилей.
Встроенный лазерный датчик сопла для защиты от столкновений, обеспечивающий быстрое восстановление и бесперебойное производство.
Лазерная головка снащена встроенным емкостным усилителем мощности для быстрого реагирования и снижения уровня помех, что обеспечивает точную и стабильную работу резца.
Обеспечивает раннее предупреждение об утечке или низком давлении воздуха, гарантируя непрерывность обработки и предотвращая простои.
Бесшовное подключение к системам ЧПУ для синхронного управления и интегрированной работы станка.
| Коллимирующая линза с защитным стеклом | PMD32T2DS |
| Фокусирующая линза с защитным стеклом | PMD34T5DS |
| Защитная линза для резки | PMD34T5DS |
| Коллимирующая линза | DF100D37DS |
| Фокусирующая линза | DF200D37DS，SF250D37DS，SF300D37DS |
| Уплотнительное кольцо | 38.6×30.5×3.8 |
| Керамическое кольцо | FC-18 |
| Сопло | Серия FSN21 |
