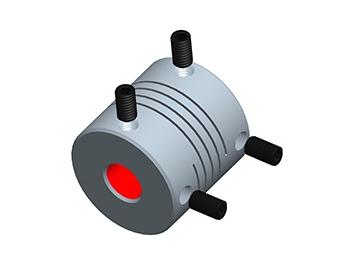

LK2-2 Упругие муфты – Спиральный тип – Винтовое соединение – Спиральные пропилы
Запрос цены
Примечание: название модели с буквой S означает, что муфта изготовлена из стали, без – из алюминиевого сплава
При оформлении заказа, пожалуйста, укажите требуемую модель и диаметр.
| Модель | φd1φd2 Макс.диаметр отверстия(мм) | φD | L | L1 | M | Момент затяжки ( Н.м) |
| LK2-075-M SLK2-075-M | 6.35 | 19.1 | 19.1 | 2.55 | M3 | 1.2 |
| LK2-100-M SLK2-100-M | 10 | 25.4 | 25.4 | 3.55 | M4 | 2.5 |
| LK2-112-M SLK2-112-M | 12.7 | 28.6 | 28.6 | 3.60 | M5 | 5 |
| LK2-150-M SLK2-150-M | 15 | 38.1 | 38.1 | 4.15 | M5 | 5 |
| LK2-200-M SLK2-200-M | 19 | 50.8 | 50.8 | 5.25 | M6 | 8 |
| Модель | Ном.вращ.момент ( Н.м ) | Макс.вращ.момент ( Н.м ) | Макс.частота вращ. ( об/мин ) | Момент инерции ( кг.м2 ) | Жесткость при кручении ( Н.м/рад) | Эксцентриситет ( мм ) | Макс.угловое смещение ( °) | Макс.осевое смещение ( мм ) | Вес ( г ) |
| LK2-075-M | 0.5 | 1.0 | 10000 | 6.9.×10-7 | 110 | 0.1 | 2.0 | ±0.15 | 15 |
| LK2-100-M | 1.4 | 2.8 | 10000 | 2.8.×10-6 | 170 | 0.1 | 2.0 | ±0.15 | 29 |
| LK2-112-M | 1.6 | 3.2 | 8000 | 5.1×10-6 | 260 | 0.1 | 2.0 | ±0.15 | 44 |
| LK2-150-M | 4.2 | 8.4 | 8000 | 2.1×10-5 | 330 | 0.1 | 2.0 | ±0.15 | 99 |
| LK2-200-M | 9.0 | 18.0 | 6000 | 9.0×10-5 | 560 | 0.1 | 2.0 | ±0.15 | 223 |
| SLK2-075-M | 1.0 | 2.0 | 10000 | 2.2×10-6 | 230 | 0.1 | 2.0 | ±0.15 | 36 |
| SLK2-100-M | 2.2 | 4.4 | 10000 | 7.0×10-6 | 320 | 0.1 | 2.0 | ±0.15 | 76 |
| SLK2-112-M | 3.1 | 6.2 | 8000 | 2.3×10-5 | 790 | 0.1 | 2.0 | ±0.15 | 120 |
| SLK2-150-M | 7.5 | 15.0 | 8000 | 8.3×10-5 | 980 | 0.1 | 2.0 | ±0.15 | 214 |
| SLK2-200-M | 14.0 | 28.0 | 6000 | 2.7×10-4 | 1450 | 0.1 | 2.0 | ±0.15 | 362 |
