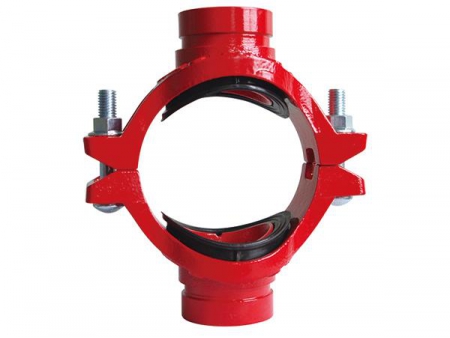

Муфтовая крестовина с резьбовыми патрубками

Муфтовая крестовина с резьбовыми патрубками
Муфтовая крестовина с резьбовыми патрубками
Муфтовая крестовина с резьбовыми патрубками
Запрос цены

Информация о продукте
Муфтовая крестовина (прямая) стандартного радиуса, резьбовой четверник стандартного радиуса.

Конструкция из ковкого чугуна.
Бессвинцовая оранжевая краска
Соответствует ASTM A536
Внесены в список UL, утвержден FM

Чертеж в масштабе
Технические характеристики
Муфтовая крестовина XGQT04
Стандартный размер, мм/дюйм Труба (внешний диаметр), мм/дюйм Размеры  Болт/Гайка  Размер отверстия (мм)  Рабочее давление, Psi
A L H No.- размер (мм)
мм  мм  мм
65× 25 76.1× 33.7 139 72 73 3/8×2-1/8
(M10×55)
φ38 230
21/2x1 3× 1.327
65× 32 76.1× 42.4 139 83 73 φ46
21/2x11/4 3× 1.669
65× 40 76.1× 48.3 139 90 75 φ53
21/2x11/2 3× 1.9
80× 32 88.9× 42.4 155 83 82 φ46
3x11/4 3.5× 1.669
80× 40 88.9× 48.3 155 90 82 φ53
3x11/2 3.5× 1.9
80× 50 88.9× 60.3 155 100 82 φ64
3× 2 3.5× 2.375
100×50 108×60.3 167 100 92.5 1/2×3 ( M12×75) φ64
4×2 4.25×2.375
100×25 114.3×33.7 181 72 95.5 φ38
4×1 4.5×1.327
100×32 114.3×42.4 181 83 95.5 φ46
4x11/4 4.5×1.669
100×40 114.3×48.3 181 90 95.5 φ53
4x11/2 4.5×1.9
100×50 114.3×60.3 181 117 95.5 φ64
4×2 4.5×2.375
125×40 139.7×48.3 212 90 109 φ53
5x11/2 5.5×1.9
125×50 139.7×60.3 212 100 109 φ64
5×2 5.5×2.375
125×65 139.7×76.1 212     φ70
5x21/2 5.5×3
125×40 141.3×48.3 212 90 109 φ53
5x11/2 5.563×1.9
125×50 141.3×60.3 212 100 109 φ64
5×2 5.563×2.375
125×65 141.3×76.1 212     φ70
5x21/2 5.563×3
150×50 159×60.3 233 100 118 9/16×3-1/3
(M14×85)
φ64
6×2 6.25×2.375
150×65 159×76.1 233 117 118 φ80
6x21/2 6.25×3
150×80 159×88.9 233 129 118 φ92
6×3 6.25×3.5
150×50 165.1×60.3 239 100 121 φ64
6×2 6.5×2.375
150×65 165.1×76.1 248     φ80
6x21/2 6.5×3
150×80 165.1×88.9 248     φ92
6×3 6.5×3.5
150×50 168.3×60.3 239 100 121 φ64
6×2 6.625×2.375
150×65 168.3×76.1 248     φ70
6x21/2 6.625×3
150×80 168.3×88.9 248     φ89
6×3 6.625×3.5
200×50 219.1×60.3 311 100 147.5 5/8×3-1/3
(M16×85)
φ64
8×2 8.625×2.375
200×65 219.1×76.1 311 117 147.5 φ70
8x21/2 8.625×3
200×80 219.1×88.9 311 129 147.5 φ89
8×3 8.625×3.5
200×100 219.1×108 311 143 148.5 φ104
8×4 8.625×4.25
200×100 219.1×114.3 311 153 149 φ114
8×4 8.625×4.5
Крестовина муфтовая XGQT04
Стандартный размер, мм/дюйм Труба (внешний диаметр), мм/дюйм Размеры  Болт/Гайка  Размер отверстия (мм)  Рабочее давление, Psi
A L H No.- размер (мм)
мм мм мм
65×25 76.1×33.7 139 76 60 3/8×2-1/8
(M10×55)
φ38 230
21/2x1 3×1.327
65×32 76.1×42.4 139 83 60 φ46
21/2x11/4 3×1.669
80×25 88.9×33.7 152 76 63.5 φ38
3×1 3.5×1.327
80×32 88.9×42.4 152 83 64.5 φ46
3x11/4 3.5×1.669
80×40 88.9×48.3 152 90 65.5 φ53
3x11/2 3.5×1.9
100×25 108.1×33.7 167 76 76 1/2×3
(M12×75)
φ38
4×1 4.25×1.327
100×32 108.0×42.4 167 83 76 φ46
4x11/4 4.25×1.669
100×40 108.0×48.3 167 90 76 φ53
4x11/2 4.25×1.9
100×50 108.0×60.3 167 100 78 φ64
4×2 4.25×2.375
100×25 114.3×33.7 181 76 79 φ38
4×1 4.5×1.327
100×32 114.3×42.4 181 83 79 φ46
4x11/4 4.5×1.669
100×40 114.3×48.3 181 90 79 φ53
4x11/2 4.5×1.9
100×50 114.3×60.3 181 100 83 φ64
4×2 4.5×2.375
125×25 139.7×33.7 212 76 93 φ38
5×1 5.5×1.327
125×32 139.7×42.4 212 83 93 φ46
5x11/4 5.5×1.669
125×40 139.7×48.3 212 90 93 φ53
5x11/2 5.5×1.9
125×50 139.7×60.3 212 100 93 φ64
5×2 5.5×2.375
125×65 139.7×76.1 212     φ70
5x21/2 5.5×3
150×25 165.1×33.7 239 76 106 9/16×3-1/3
(M14×85)
φ38
6×1 6.5×1.327
150×32 165.1×42.4 239 83 106 φ46
6x11/4 6.5×1.669
150×40 165.1×48.3 239 90 106 φ53
6x11/2 6.5×1.9
150×50 165.1×60.3 239 100 106 φ64
6×2 6.5×2.375
150×65 165.1×76.1 248     φ80
6x21/2 6.5×3
150×25 168.3×33.7 239 76 106 φ38
6×1 6.625×1.327
150×32 168.3×42.4 239 83 106 φ46
6x11/4 6.625×1.669
150×40 168.3×48.3 239 90 106 φ53
6x11/2 6.625×1.9
150×50 168.3×60.3 239 100 106 φ64
6×2 6.625×2.375
150×65 168.3×76.1 248     φ70
6x21/2 6.625×3
150×80 168.3×88.9 248     φ89
6×3 6.625×3.5
200×25 219.1×33.7 311 76 131 5/8×3-1/3
(M16 ×85)
φ38
8×1 8.625×1.327
200×32 219.1×42.4 311 83 134 φ46
8x11/4 8.625×1.669
200×40 219.1×48.3 311 90 134 φ53
8x11/2 8.625×1.9
200×50 219.1×60.3 311 100 134 φ64
8×2 8.625×2.375
200×65 219.1×76.1 311     φ70
8x21/2 8.625×3
200×80 219.1×88.9 311     φ89
8×3 8.625×3.5
200×100 219.1×114.3 311     φ114
8×4 8.625×4.5

Компания LEDE специализируется на разработке и производстве фитингов для трубных систем с пазами, является ведущим китайским производителем и поставщиком механических крестовин для труб, поставляет продукты для соединения труб и управления потоками для систем противопожарной защиты и гидротехнических систем. В каталоге компании представлены механические поперечные фитинги для систем труб с пазами, изготовленные в соответствии со стандартами UL, CE, ISO и т.д. Компания LEDE, оснащенная полным спектром автоматического оборудования, предоставляет качественные механические крестовины из ковкого чугуна, а также индивидуальные решения для противопожарных и водопроводных систем.
