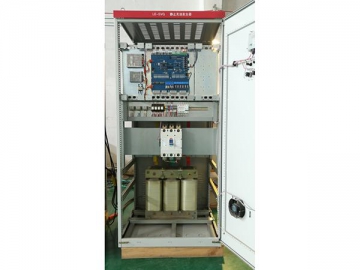

Статический синхронный компенсатор реактивной мощности SVG
- Статический синхронный компенсатор реактивной мощности SVG
- Статический синхронный компенсатор реактивной мощности SVG
- Высокочастотный реактор с магнитным тором

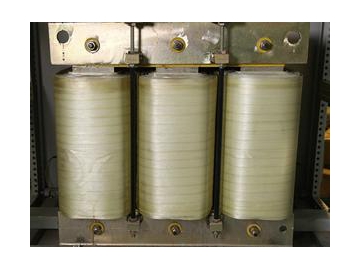

- Высокочастотный реактор
Применение
Статический синхронный компенсатор SVG реактивной мощности широко употребляется в низковольтной распределительной системе с низким фактором энергии, большим током гармоник и нестабильной нагрузкой. Этот компенсатор играет роль статической компенсации реактивной мощности и устранения гармоник энергосети, годится на конвертеры, мягкие стартеры, источники бесперебойного питания и другие оборудования с гармоникой и большой нагрузкой реактивной мощности, а также применяется в отраслях электричества, бумажного производства, химической промышленности, легкой промышленности, строительных материалов, текстиля и т.д.
| Модель | |||||||||
| Номинальный ток | 100A | 150A | 200A | 250A | 300A | 350A | 400A | 450A | 500A |
| Размер (Д*Ш*В) мм | 600*800*2200 800*800*2200 800*1000*2200 | 800*1000*2200 1000*1000*2200 | |||||||
| Напряжение тока | 4400/690В00/690V | ||||||||
| Схема подключения | Три фазы три провода или три фазы четыре провода | ||||||||
| Номинальная частота | 50 герц, 60 герц (1±2%) | ||||||||
| Компенсационные методы | Однофазный, трёхфазный с тремя проводами(3L) | ||||||||
| Степень компенсации | В соответствие с нагрузочной способностью, удовлетворяют спросы установки. | ||||||||
| Компенсация реактивной мощности | 0.98≦Коэффициент мощности < 1 | ||||||||
| Компенсационные методы | Компенсация гармоник, компенсация реактивной мощности | ||||||||
| Время реакции | < 1м/с | ||||||||
| Перегрузочная защита | Автоматическое ограничение отвода номинального тока | ||||||||
| Рассеяние мощности целой машины | < 3% | ||||||||
| Уровень шума | ≦65дб | ||||||||
| Температура среды | -25℃～45℃ | ||||||||
| Температура сохранения | -20℃～65℃ | ||||||||
| Относительная влажность | < 90%(25℃) | ||||||||
| Режим работы | Автоматическая постоянная работа | ||||||||
| Интерфейс связи | Дистанционная функция связи RS485/RS232/эфирной сети (выбранная) ; PC софтвер связи(выбранный) | ||||||||
| Экран операции | Светодиодная контрольная панель, установка эксплуатационного параметра, операция сенсорной кнопкой, многофункциональный экран | ||||||||
| Точность индикации | Теперь ±5% полного масштаба | ||||||||
| Способность параллельного действия | Некоторые комплексы работают параллельно, по специальному предложению повышают до 10 комплексов. | ||||||||
| Виды защиты | Защита от недостатка напряжения, пропадания фазы, сверхтоков, перегрева, недостаток напряжения в шине постоянного тока, перегрузки и автоматического токоограничения. | ||||||||
| Требования монтажа | Место монтажа не имеет большой вибрации, электропроводимости, взрывоопасной пыли, корродирующего газа; угол наклона места монтажа не выше 5°. | ||||||||
| Степень защиты | IР20 (В производстве имеется более высокая степень) | ||||||||
Можно заказать синхронный компенсатор реактивной мощности SVG по Вашим требованиям!
Особенности
1. Виды операции: электроприводное и ручное управление;
2. Вид монтажа представляет собой напольный монтаж;Вид соединения проводов: неподвижное соединение.
3. Компоновка принимает конденсатор фильтрации гармоник и реактор фильтрации гармоник;
4. Компенсатор имеет полный вид защиты, включая защиту от сверхтоков, перенапряжения, нестабильности трех фаз и т.д.
5. Можно соединять конденсатор автоматическим или ручным методом, исполнительное соединение механизма конденсатора имеет выключатель.
6. Поверхность всех металлических деталей проходят оцинкование или эпоксидное порошковое электростатическое распыление, обладает антикоррозийным эффектом.
