Статический генератор реактивной мощности
Запрос цены
Принцип действия
Серия высоковольтных статических VAR-генераторов RSVG использует алгоритм мгновенной реактивной мощности для расчёта скорости изменения реактивной мощности и обеспечения динамической компенсации. Это улучшает коэффициент мощности и стабильность электросети, эффективно гарантируя её безопасную и надёжную работу. Применение контроллера на базе DSP FPGA обеспечивает полностью цифровое управление, при котором регулирование напряжения и тока осуществляется с помощью цифрового замкнутого контура и методов фазового сдвига несущей. Использование оптоволокна для передачи сигналов обеспечивает высокое электрическое разделение, что повышает надёжность и стабильность статического VAR-генератора.
Мостовой модуль, выполненный на базе IGBT-устройств, характеризуется простой топологией и надёжной работой. Выходное напряжение представляет собой многоступенчатую импульсную волну, а после фильтрации реактором синусоида имеет отличное качество. Благодаря множеству уровней выходного напряжения и улучшенному спектру гармоник, этот высоковольтный статический VAR-генератор можно считать идеальным преобразователем без гармоник.

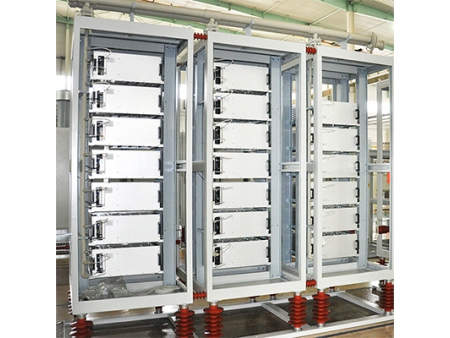

Серия статических VAR-генераторов RSVG состоит из блока управления, силового блока, блока зарядки и системы охлаждения. Силовой модуль подключается к электросети через соединение «звезда» или «треугольник».
СГРМ широко используются в следующих сферах:
- Подстанция электросети: Улучшение стабильности переходного напряжения и обеспечение безопасной работы системы.
- Ветровая электростанция: Повышение стабильности напряжения на шине и подавление колебаний.
- Металлургия, нефтехимия, горнорудная промышленность и железная дорога: подавление скачков напряжения, компенсирование неравномерной нагрузки и повышение коэффициента мощности нагрузки.
- Другие отрасли: устранение вредных гармоник, защита оборудования от скачков напряжения и обеспечение стабильного напряжения сети.
Однолинейная карта СГРМ
Статические VAR-генераторы (SVG), которые мы предлагаем
- Высоковольтный статический VAR-генератор RSVG — каскадный SVG 6 кВ
- Высоковольтный статический VAR-генератор RSVG — каскадный SVG 10 кВ
- Высоковольтный статический VAR-генератор RSVG – однофазный SVG 27,5 кВ
- Высоковольтный статический VAR-генератор RSVG — каскадный SVG 35 кВ
Высоковольтный статический VAR-генератор RSVG — каскадный SVG 6 кВ (воздушное охлаждение, для использования в помещениях)
Технические характеристики
- Способ подключения: Соединение «звезда» (Y) / соединение «треугольник» (D)
- Место установки: В помещении
- Режим охлаждения: Воздушное охлаждение
- Количество фаз компенсации: T (трёхфазный) / S (однофазный)
- Уровень напряжения точки доступа (кВ) / уровень понижения (кВ)
Высоковольтный статический VAR-генератор RSVG — каскадный SVG 6 кВ (воздушное охлаждение, для использования на улице)
Технические характеристики
- Способ подключения: Соединение «звезда» (Y) / соединение «треугольник» (D)
- Место установки: На улице
- Режим охлаждения: Воздушное охлаждение
- Количество фаз компенсации: T (трёхфазный) / S (однофазный)
- Уровень напряжения точки доступа (кВ) / уровень понижения (кВ)
Высоковольтный статический VAR-генератор RSVG — каскадный SVG 6 кВ (водяное охлаждение, для использования в помещении)
Технические характеристики
- Способ подключения: Соединение «звезда» (Y) / соединение «треугольник» (D)
- Место установки: на улице
- Режим охлаждения: Воздушное охлаждение
- Количество фаз компенсации: T (трёхфазный) / S (однофазный)
- Уровень напряжения точки доступа (кВ) / уровень понижения (кВ)
Высоковольтный статический VAR-генератор RSVG — каскадный SVG 6 кВ (водяное охлаждение, для использования на улице)
Технические характеристики
- Способ подключения: Соединение «звезда» (Y) / соединение «треугольник» (D)
- Место установки: на улице
- Режим охлаждения: Водяное охлаждение
- Количество фаз компенсации: T (трёхфазный) / S (однофазный)
- Уровень напряжения точки доступа (кВ) / уровень понижения (кВ)
Высоковольтный статический VAR-генератор RSVG — каскадный SVG 10 кВ (воздушное охлаждение, для использования в помещении)
Технические характеристики
- Способ подключения: Соединение «звезда» (Y) / соединение «треугольник» (D)
- Место установки: Внутри помещения
- Режим охлаждения: Воздушное охлаждение
- Количество фаз компенсации: T (трёхфазный) / S (однофазный)
- Уровень напряжения точки доступа (кВ) / уровень понижения (кВ)
Высоковольтный статический VAR-генератор RSVG — каскадный SVG 10 кВ (воздушное охлаждение, для использования на улице)
Технические характеристики
- Способ подключения: Соединение «звезда» (Y) / соединение «треугольник» (D)
- Место установки: На улице
- Режим охлаждения: Воздушное охлаждение
- Количество фаз компенсации: T (трёхфазный) / S (однофазный)
- Уровень напряжения точки доступа (кВ) / уровень понижения (кВ)
Высоковольтный статический VAR-генератор RSVG — каскадный SVG 10 кВ (водяное охлаждение, для использования в помещении)
Технические характеристики
- Способ подключения: Соединение «звезда» (Y) / соединение «треугольник» (D)
- Место установки: Внутри помещения
- Режим охлаждения: Водяное охлаждение
- Количество фаз компенсации: T (трёхфазный) / S (однофазный)
- Уровень напряжения точки доступа (кВ) / уровень понижения (кВ)
Высоковольтный статический VAR-генератор RSVG — каскадный SVG 10 кВ (водяное охлаждение, для использования на улице)
Технические характеристики
- Способ подключения: Соединение «звезда» (Y) / соединение «треугольник» (D)
- Место установки: На улице
- Режим охлаждения: Водяное охлаждение
- Количество фаз компенсации: T (трёхфазный) / S (однофазный)
- Уровень напряжения точки доступа (кВ) / уровень понижения (кВ)
Высоковольтный статический VAR-генератор RSVG – однофазный SVG 27,5 кВ (воздушное охлаждение, для использования в помещении)
Технические характеристики
- Способ подключения: Соединение «звезда» (Y) / соединение «треугольник» (D)
- Место установки: Внутри помещения
- Режим охлаждения: Воздушное охлаждение
- Количество фаз компенсации: T (трёхфазный) / S (однофазный)
- Уровень напряжения точки доступа (кВ) / уровень понижения (кВ)
Высоковольтный статический VAR-генератор RSVG – однофазный SVG 27,5 кВ (воздушное охлаждение, для использования на улице)
Технические характеристики
- Способ подключения: Соединение «звезда» (Y) / соединение «треугольник» (D)
- Место установки: На улице
- Режим охлаждения: Воздушное охлаждение
- Количество фаз компенсации: T (трёхфазный) / S (однофазный)
- Уровень напряжения точки доступа (кВ) / уровень понижения (кВ)
Высоковольтный статический VAR-генератор RSVG – однофазный SVG 27,5 кВ (водяное охлаждение, для использования в помещении)
Технические характеристики
- Способ подключения: Соединение «звезда» (Y) / соединение «треугольник» (D)
- Место установки: Внутри помещения
- Режим охлаждения: Водяное охлаждение
- Количество фаз компенсации: T (трёхфазный) / S (однофазный)
- Уровень напряжения точки доступа (кВ) / уровень понижения (кВ)
Высоковольтный статический VAR-генератор RSVG – однофазный SVG 27,5 кВ (водяное охлаждение, для использования на улице)
Технические характеристики
- Способ подключения: Соединение «звезда» (Y) / соединение «треугольник» (D)
- Место установки: На улице
- Режим охлаждения: Водяное охлаждение
- Количество фаз компенсации: T (трёхфазный) / S (однофазный)
- Уровень напряжения точки доступа (кВ) / уровень понижения (кВ)
Высоковольтный статический VAR-генератор RSVG — каскадный SVG 35 кВ (воздушное охлаждение, для использования в помещении)
Технические характеристики
- Способ подключения: Соединение «звезда» (Y) / соединение «треугольник» (D)
- Место установки: Внутри помещения
- Режим охлаждения: Воздушное охлаждение
- Количество фаз компенсации: T (трёхфазный) / S (однофазный)
- Уровень напряжения точки доступа (кВ) / уровень понижения (кВ)
Высоковольтный статический VAR-генератор RSVG — каскадный SVG 35 кВ (воздушное охлаждение, для использования на улице)
Технические характеристики
- Способ подключения: Соединение «звезда» (Y) / соединение «треугольник» (D)
- Место установки: На улице
- Режим охлаждения: Воздушное охлаждение
- Количество фаз компенсации: T (трёхфазный) / S (однофазный)
- Уровень напряжения точки доступа (кВ) / уровень понижения (кВ)
Высоковольтный статический VAR-генератор RSVG — каскадный SVG 35 кВ (водяное охлаждение, для использования в помещении)
Технические характеристики
- Способ подключения: Соединение «звезда» (Y) / соединение «треугольник» (D)
- Место установки: Внутри помещения
- Режим охлаждения: Водяное охлаждение
- Количество фаз компенсации: T (трёхфазный) / S (однофазный)
- Уровень напряжения точки доступа (кВ) / уровень понижения (кВ)
Высоковольтный статический VAR-генератор RSVG — каскадный SVG 35 кВ (водяное охлаждение, для использования в помещении)
Технические характеристики
- Способ подключения: Соединение «звезда» (Y) / соединение «треугольник» (D)
- Место установки: На улице
- Режим охлаждения: Водяное охлаждение
- Количество фаз компенсации: T (трёхфазный) / S (однофазный)
- Уровень напряжения точки доступа (кВ) / уровень понижения (кВ)
