В начале 2024 года компания RXPE предоставила комплект STATCOM с дельта-соединением 34,5 кВ / 150 Мвар на основе технологии PP-IGBT для завода Tenaris TAMSA в Мексике. Устройство STATCOM работает совместно с группой фильтрующих конденсаторных установок (H2 H3 H4), обеспечивающих компенсацию реактивной мощности для основной гармоники мощностью 110 Мвар. Это решение позволяет эффективно контролировать проблемы качества электроэнергии, такие как колебания напряжения, мерцание и гармоники, возникающие при работе электросталеплавильной печи мощностью 135 МВА с верхней загрузкой, а также двух рафинировочных печей мощностью 24 МВА и 30 МВА соответственно на сталелитейном заводе Tenaris TAMSA.

Краткосрочная способность короткого замыкания сети 230 кВ составляет около 4563 МВА. Значение краткосрочного мерцания напряжения PST, вызванного нагрузкой печи без компенсации, составляет около 3,80, а долгосрочного PLT — около 2,82. Согласно техническому соглашению, после ввода в эксплуатацию системы STATCOM краткосрочное значение PST в сети не должно превышать 1,0, а долгосрочное PLT — 0,8. Кроме того, показатели качества электроэнергии, включая гармоники и дисбаланс сети, должны соответствовать требованиям IEC и стандартам мексиканской электросети. Средний коэффициент мощности на уровне входного напряжения 230 кВ должен быть выше 0,95.

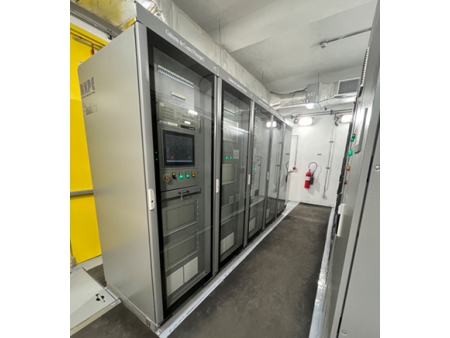

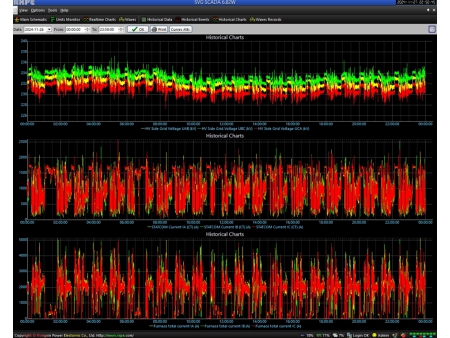

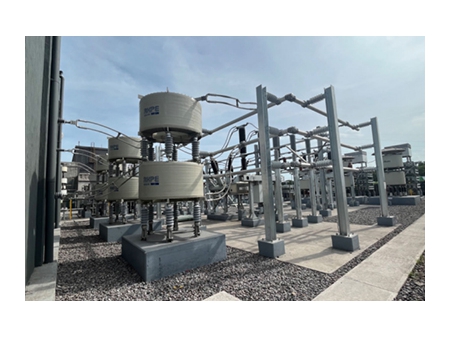

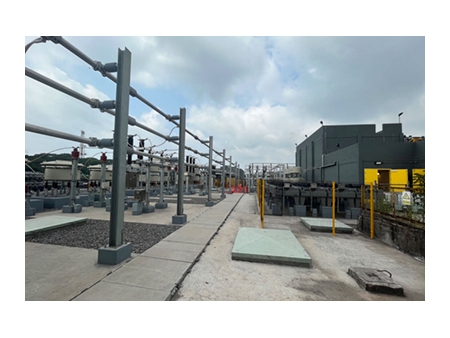

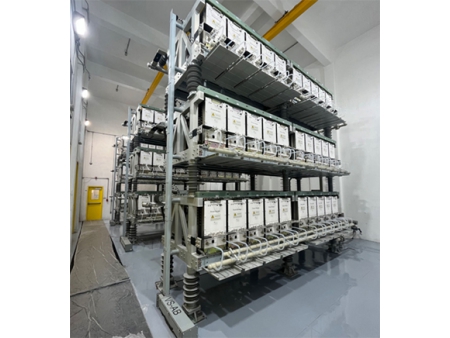

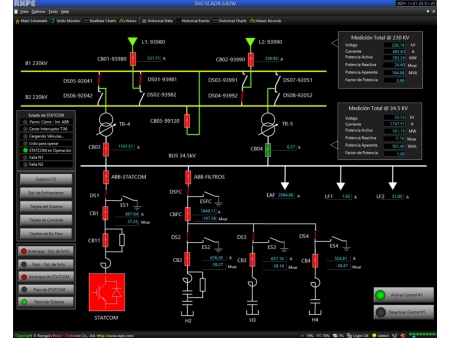

Установка системы STATCOM и проведение пуско-наладочных работ на низком напряжении были завершены 17 ноября 2024 года. Фотографии установленной системы STATCOM на объекте приведены на рисунке 2. 19 ноября 2024 года, после успешного завершения испытаний на высокое напряжение, система STATCOM была введена в эксплуатацию. Интерфейс HMI управляющей системы во время работы STATCOM показан на рисунке 3, а данные о ежедневной работе системы приведены на рисунке 4.

К 28 ноября 2024 года система STATCOM работала без сбоев и сигналов тревоги более 9 дней подряд, обеспечивая коэффициент мощности в точке подключения сети выше 0,99. Одновременно технические показатели качества электроэнергии, такие как колебания напряжения, пульсации, гармонические искажения и дисбаланс сети, полностью соответствовали требованиям технического соглашения и стандартам мексиканской энергетической сети.

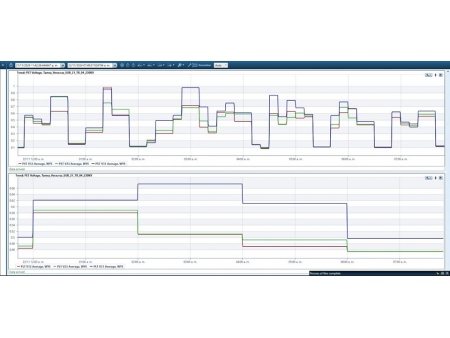

Краткосрочное значение пульсации напряжения (PST) в сети составило менее 0,86, а долгосрочное значение (PLT) — менее 0,67. График данных пульсации представлен на рисунке 5.

Приведенные выше данные подтверждают, что устройство STATCOM 34,5 кВ / 150 Мвар на основе технологии PP-IGBT демонстрирует превосходные технические характеристики и стабильную работу. Оно эффективно решает проблемы качества электроэнергии, возникающие при эксплуатации высоковольтных дуговых печей, гарантируя соответствие показателей качества электроэнергии требованиям стандартов и условиям технического соглашения.
