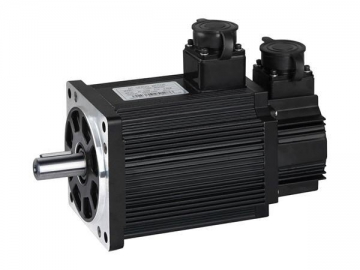

Серводвигатель переменного тока серии 110
Описание
Серводвигатель переменного тока серии 110 может использоваться при температуре окружающей среды -20℃ ~ + 40℃.
Класс изоляции: F.
Степень защиты: IP65.
Область применения: высокоточные установки для химической промышленности, пищевых продуктов, медицинского оборудования и т.д.
Технические параметры:
| Модель | | |||||||||||||||
| Номинальная мощность (кВт) | 0.6 | 0.8 | 1.2 | 1.5 | 1.2 | 1.8 | ||||||||||
| Номинальное линейное напряжение (В) | 220 | 220 | 220 | 220 | 220 | 220 | ||||||||||
| Номинальный ток (А) | 2.5 | 3.5 | 5.0 | 6.0 | 4.5 | 6.0 | ||||||||||
| Номинальная скорость вращения (об/мин) | 3000 | 2000 | 3000 | 3000 | 2000 | 3000 | ||||||||||
| Номинальный момент (Н·м) | 2 | 4 | 4 | 5 | 6 | 6 | ||||||||||
| Максимальный момент (Н·м) | 0.3X10-3 | 10.54X10-3 | 0.54X10-3 | 0.63X10-3 | 0.76X10-3 | 0.76X10-3 | ||||||||||
| Момент инерции ротора (кг.м2） | 4.5 | 5.5 | 5.5 | 6.1 | 6.7 | 6.7 | ||||||||||
| Вес (кг) | ||||||||||||||||
| Номер линии кодирующего устройства PPR | Класс F | |||||||||||||||
| Класс изоляции электродвигателя | 2500 | |||||||||||||||
| Степень защиты | IP65 | |||||||||||||||
| Эксплуатационная среда | Температура окружающей среды: -20℃ ~ + 40℃ Степень влажности: relative Степень влажности<90%(В безморозных условиях) | |||||||||||||||
| Розетка обмотки электродвигателя | Обмоточный провод | U (Красный) | V (Желтый) | W (Синий) | PE(Желтый зеленый/черный) | |||||||||||
| Номер розетки | 1 | 2 | 3 | 4 | ||||||||||||
| Розетка кодирующего устройства | Сигнальный провод | 5V | 0V | B+ | Z- | U+ | Z+ | U- | A+ | V+ | W+ | V- | A- | B- | W- | PE |
| Номер розетки | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 1 | |
Пояснение:
например 60 - ST - M - 00630 Z1）
60:номер основания
ST:синусоидальная волна привода
M:код отклика комплектующих. Например, M-Фотоэлектрический импульсный кодер
00630:код рабочих параметровпервые три цифры обозначают номинальный момент (Н.м), последние два цифра обозначают номинальную скорость вращения (об/мин). Например, 00630 обозначает, что номинальный момент -0.6Н.м, номинальная скорость вращения -3000 об/мин.
Z1: производный код. Напримнр, Z1 обозначает электромагнитный тормоз, Z2 -тормоз с постоянным магнитом
Внешние и установочные размеры
чертёж с размерами| Номинальный момент (Н·м) | A | B | C | D | E | F | G | H | I | J | T | M | N | P | S | L* | L1 * | L2* |
| 2 | 2.5 | 40 | 2 | ⌀19 | 55 | 6 | 21.5 | 158 | 13 | M5 | 5 | ⌀130 | ⌀95 | 110 | ⌀9 | 159 | 212 | 215 |
| 4 | 2.5 | 40 | 2 | ⌀19 | 55 | 6 | 21.5 | 158 | 13 | M5 | 5 | ⌀130 | ⌀95 | 110 | ⌀9 | 192 | 242 | 245 |
| 5 | 2.5 | 40 | 2 | ⌀19 | 55 | 6 | 21.5 | 158 | 13 | M5 | 5 | ⌀130 | ⌀95 | 110 | ⌀9 | 204 | 258 | 260 |
| 6 | 2.5 | 40 | 2 | ⌀19 | 55 | 6 | 21.5 | 158 | 13 | M5 | 5 | ⌀130 | ⌀95 | 110 | ⌀9 | 219 | 262 | 275 |
Прим.:единица изремения в таблице - миллиметр.
L - длина электродвигателя без тормоза,
L1 - длина электродвигателя с электромагнитным тормозом
L2 - длина электродвигателя с постоянным магнитом.
Компания Zhouyi- опытный производитель и поставщиксерводвигателей переменного тока серии 80. С 1990 года компания начала специализироваться на исследованиях, разработках и производстве редукторов и электродвигателей различных типов согласно стандартам ГОСТ МЭК (IEC) . Мы также предоставляем услуги производства серводвигателей заказ, согласно Вашим потребностям.
