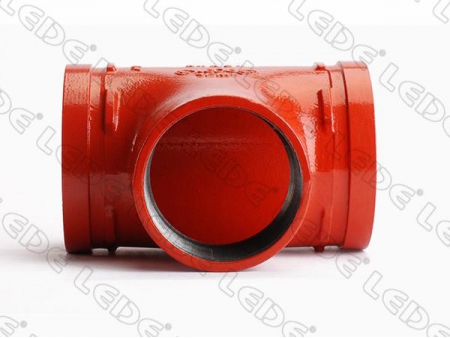

Тройник переходной с резьбовым патрубком

Запрос цены

О нас: http://lede-fittings.ru/1-4-4-threaded-reducing-tee/index.html

Информация о продукте
Переходной тройник с пазами предназначен для соединения труб при уменьшении (или увеличении) размера трубы. Это переходник, в котором трубы разных размеров могут быть соединены вместе с помощью одного тройника. После нарезания канавок на концы трубы натягивается резиновая прокладка, подходящая для данной конкретной системы. Затем сегменты муфты накладываются на прокладку, затягиваются гайки и болты, в результате получается надежное и герметичное соединение труб. Плоская металлическая шайба внутри муфты предотвращает выдвижение трубы меньшего размера в большую. Расчет расхода муфты аналогичен расчету расхода концентрических редукторов.

Общие сведения
Конструкция из ковкого чугуна
Переходной тройник с резьбой соответствует стандартам ASTM A536.
Внесены в список UL, утвержден FM

Чертеж в масштабе

Технические характеристики

Тройник переходной с резьбовым патрубком XGQT03
Стандартный размер, мм/дюйм	Внешний диаметр трубы, мм/дюйм	Размеры				Рабочее давление, Psi
		L (мм)		D	d
		L	L1	мм	мм
50×25	60.3×33.7	70		60	43	230
2×1	2.375×1.327
50×32	60.3×42.4	70		60	52
2×11/4	2.375×1.669
50×40	60.3×48.3	70		60	58
2×11/2	2.375×1.9
65×25	73.0×33.7	76		73	43
21/2×1	2.875×1.327
65×32	73.0×42.4	76		73	52
211/2x11/4	2.875×1.669
65×40	73.0×48.3	76		73	58
21/2x11/2	2.875×1.9
65×50	73.0×60.3	76		73	70
21/2x2	2.875×2.375
65×25	76.1×33.7	76		76	43
21/2x1	3×1.327
65×32	76.1×42.4	76		76	52
21/2x11/4	3×1.669
65×40	76.1×48.3	76		76	58
21/2x11/2	3×1.9
65×50	76.1×60.3	76		76	70
21/2x2	3×2.375
80×25	88.9×33.7	86		89	43
3×1	3.5×1.327
80×32	88.9×42.4	86		89	52
3x11/4	3.5×1.669
80×40	88.9×48.3	86		89	56
3x11/2	3.5×1.9
80×50	88.9×60.3	86		89	70
3×2	3.5×2.375
80×65	88.9×76.1	86		89	86
3×21/2	3.5×3
100×40	108.0×48.3	90	98*	108	58
4×11/2	4.25×1.9
100×50	108.0×60.3	90	98*	108	70
4×2	4.25×2.375
100×65	108.0×76.1	90	98*	108	86
4×21/2	4.25×3
100×80	108×88.9	90	98*	108	99
4×3	4.25×3.5
100×25	114.3×33.7	90	98*	114	43
4×1	4.5×1.327
100×32	114.3×42.4	90	98*	114	52
4×11/4	4.5×1.669
100×40	114.3×48.3	90	98*	114	58
4×11/2	4.5×1.9
100×50	114.3×60.3	90	98*	114	70
4×2	4.5×2.375
100×65	114.3×76.1	90	98*	114	86
4×21/2	4.5×3
100×80	114.3×88.9	90	98*	114	99
4×3	4.5×3.5
125×50	133.0×60.3	105		133	70
5×2	5.25×2.375
125×65	133.0×76.1	105		133	86
5×21/2	5.25×3
125×80	133.0×88.9	105		133	99
5×3	5.25×3.5
125×100	133.0×114.3	105		133	124
5×4	5.25×4.5
125×40	139.7×48.3	105		140	58
5×11/2	5.5×1.9
125×50	139.7×60.3	105		140	70
5×2	5.5×2.375
125×65	139.7×76.1	105		140	86
5×21/2	5.5×3
125×80	139.7×88.9	105		140	99
5×3	5.5×3.5
125×100	139.7×114.3	105		140	124
5×4	5.5×4.5
125×40	141.3×48.3	105		141	58
5×11/2	5.563×1.9
125×50	141.3×60.3	105		141	70
5×2	5.563×2.375
125×65	141.3×76.1	105		141	86
5×21/2	5.563×3
125×80	141.3×88.9	105		141	99
5×3	5.563×3.5
125×100	141.3×114.3	105		141	124
5×4	5.563×4.5
150×40	159.0×48.3	110	120*	159	58
6×11/2	6.25×1.9
150×50	159.0×60.3	110	120*	159	70
6×2	6.25×2.375
150×65	159.0×76.1	110	120*	159	86
6×21/2	6.25×3
150×80	159.0×88.9	110	120*	159	99
6×3	6.25×3.5
150×100	159.0×114.3	110	120*	159	124
6×4	6.25×4.5
150×40	165.1×48.3	110	120*	165	58
6×11/2	6.5×1.9
150×50	165.1×60.3	110	120*	165	70
6×2	6.5×2.375
150×65	165.1×76.1	110	120*	165	86
6×21/2	6.5×3
150×80	165.1×88.9	110	120*	165	99
6×3	6.5×3.5
150×100	165.1×114.3	110	120*	165	124
6×4	6.5×4.5
150×40	168.3×48.3	110	120*	168	58
6×11/2	6.625×1.9
150×50	168.3×60.3	110	120*	168	70
6×2	6.625×2.375
150×65	168.3×76.1	110	120*	168	86
6×21/2	6.625×3
150×80	168.3×88.9	110	120*	168	99
6×3	6.625×3.5
150×100	168.3×114.3	110	120*	168	124
6×4	6.625×4.5
200×50	219.1×60.3	146		219	70
8×2	8.625×2.375
200×50	219.1×76.1	146		219	86
8×21/2	8.625×3
200×80	219.1×88.9	146		219	99
8×3	8.625×3.5
200×100	219.1×114.3	146		219	124
8×4	8.625×4.5

Другие изображения

Компания LEDE специализируется на разработке и производстве фитингов для трубных систем. Компания является ведущим китайским производителем и поставщиком фитингов и фланцев, поставляет продукты для соединения труб и управления потоками для систем противопожарной защиты и водопроводных систем. В каталоге компании представлены резьбовые фитинги различных размеров для трубных систем, изготовленные в соответствии с сертификатами UL, CE, ISO и т.д. Компания LEDE, оснащенная полным спектром оборудования для автоматического производства, обладает богатым опытом, предоставляет качественные трубные фитинги из ковкого чугуна, а также индивидуальные решения для систем пожаротушения и водоснабжения, основанные на потребностях клиента.
