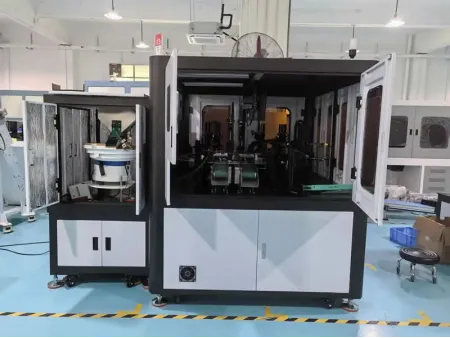

Машина для проверки и сортировки винтов и болтов
- Категория:
Машина для тестирования крепежей на металлическом диске
- Применение:
Болты, винты, штыри, резьбовые шпильки и т.д.
- Точность сортировки:
±0.02мм
Инспекционное оборудование оснащено тремя промышленными ПЗС-камерами. ПЗС-камера 1 и ПЗС-камера 2 – это фронтальные камеры, основным назначением которых является проверка высоты сегментов и внешнего диаметра инспектируемых изделий. ПЗС-камера 3 – это вертикальная камера, демонстрирующая вид сверху, основным назначением которой является проверка противоположных диагоналей, углов, наружного диаметра головки, проверка на наличие деформаций головки и т.д.
- ПЗС-камера 1, вид сверху
- ПЗС-камера 2, горизонтальная проекция
- Модель: RK-1300
- Внешний диаметр головки (мм): 5-20
- Толщина головки (мм): 2-10
- Общая высота (мм): 5-80
- Точность сортировки: ±0.02мм
- Давление воздуха (кг/см2): 5
- Главный компьютер: Промышленный компьютер
- Цифровая камера: Промышленная ПЗС-камера
- Вес нетто (кг): 650
- Размеры оборудования (Д×Ш×В) (мм): 1500*1100*1800
Возможно изготовление оборудования по индивидуальному заказу.
- По требованию заказчика возможно производство данного оборудования стандартного размерного ряда или увеличенного варианта;
- Данное оборудование предназанчено для инспекции винтов и болтов стандартного размерного ряда. Возможна проверка винтов длиной от 5 до 80мм;
- Возможно оснащение оборудования вихретоковым датчиком для обнаружения недостатков в термической обработке, наличия примесей. Датчик также может проводить классификацию тестируемых элементов по размерному ряду и браку в термической обработке.
-
Оптоволоконный сенсор на определение бракованных изделий
Данная машина оборудована системой выдува бракованных изделий на электромагнитном управлении;
Если будет обнаружено, что после выдува изделие осталось на поверхности стекла, то оборудование будет автоматически остановлено, что предотвратит попадание бракованных изделий к качественным.
-
Обдув с электромагнитным управлением
Данная машина оборудована обдувом на электромагнитном управлении. Он бесконтактен, работает на высоких скоростях и защищает продукцию от возможных повреждений. Сжатый воздух поддается микрофильтрации в сушильной камере.
-
Многостанционный делительно-поворотный стол
Тестируемая продукция подается на делительно-поворотный стол посредством вибродиска и рельсовой направляющей.
На делительно-поворотном столе размещаются равноудаленные друг от друга слоты, которые поочередно проходят через промышленные камеры для проверки на соответствие параметрам.
Для винтов разной длины и диаметров требуются разные делительно-поворотные столы.
- Прецизионный вибрационный диск
- Загрузочный элеватор
- Автоматическая конвейерная линия
