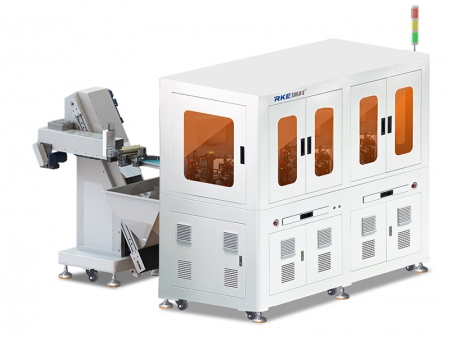

Машина для проверки и сортировки винтов и крепежей
- Категория:
Оптическое сортировочное оборудование на стеклянном диске
- Применение:
винты, минивинты, пластиковые и резиновые детали, электронные детали, мелкие детали
- Точность сортировки:
±0.01мм
- Скорость проверки и сортировки напрямую зависит от системы подачи, порядка 500-1200 деталей в минуту.

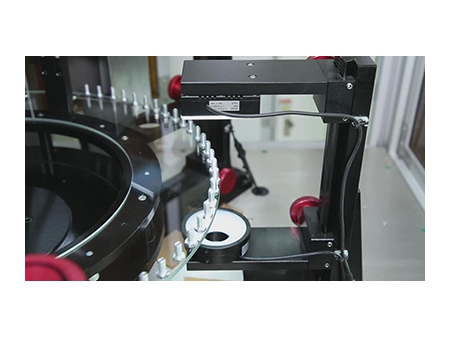

Инспекционное оборудование оснащено тремя промышленными ПЗС камерами. ПЗС-камера 1 – это фронтальная камера, основным назначением которой является проверка высоты сегментов и внешнего диаметра инспектируемых изделий. ПЗС-камера 2 – это вертикально расположенная камера с горизонтальной проекцией основным назначением которой является проверка поперечного сечения или жолоба на головке инспектируемого изделия. Оборудование может быть укомплектовано от 1 до 4 ПЗС-камер с углом обзора на 360 градусов для проверки на наличие повреждений резьбы или других дефектов.

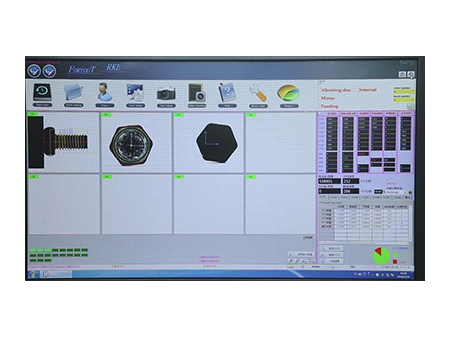

- ПЗС-камера 1, вид сверху
- ПЗС-камера 2, горизонтальная проекция
- ПЗС-камера 2, горизонтальная проекция
- ПЗС-камера 3-5, повреждения резьбы с углом обзора 360°
- Модель: RK-1500
- Внешний диаметр головки (мм): 1-25
- Толщина головки (мм): 1-15
- Общая высота (мм): 1-25
- Точность сортировки: ±0.01мм
- Давление воздуха (кг/см2): 5
- Главный компьютер: Промышленный компьютер
- Цифровая камера: Промышленная ПЗС-камера
- Вес нетто (кг): 650
- Размеры оборудования (Д×Ш×В) (мм): 1350*1100*1800
Примечание: Возможно изготовление оборудования по индивидуальному заказу.
- Благодаря высокой степени прозрачности стекла, данное оборудование может осуществлять проверку любых деталей, которые можно расположить на стеклянную поверхность.
- По желанию заказчика оборудование может быть дополнительно оснащено от 2 до 6 ПЗС-камер.
- Скорость проверки и сортировки напрямую зависит от системы подачи, порядка 500-1200 деталей в минуту.
- По желанию заказчика оборудование может быть дополнительно оснащено автоматическим счетчиком, автоматичексим упаковщиком и автоматическим устройством подачи.
- При необходимости, детали оборудования быстро заменимы, а само оборудование отличается простотой эксплуатации.
-
Универсальность оборудования
Данная машина отличается своей универсальностью, т.к. она может быть использована для проверки и сортировки самой разнообразной продукции, что может быть достигнуто за счет смены вибродиска или рельсовой направляющей. Процедура подготовки оборудования к эксплуатации и необходимые настройки занимают всего 30 минут (зависит от квалификации и осведомленности оператора).
-
Точность проверки

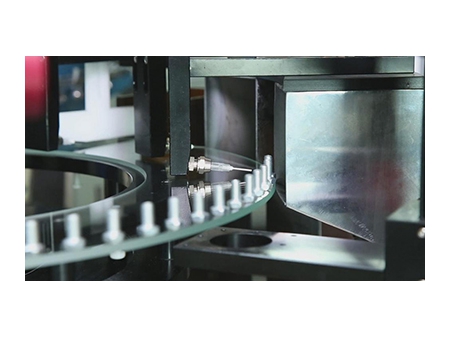

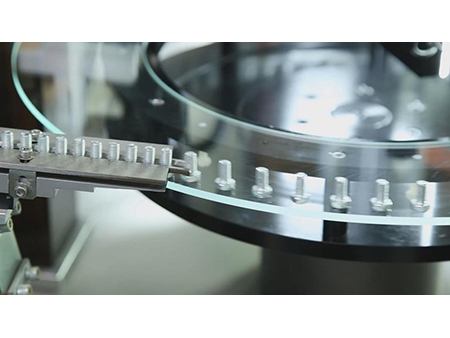

Продукция, подлежащая проверке, располагается на стеклянную смотровую поверхность посредством вибродиска и рельсовой направляющей.
При обнаружении и фиксации камерой положение продукции будет точно отрегулировано и зафиксировано.
Данные операции гарантируют высокий уровень точности осуществляемой проверки.
-
Сортировочные станции OK/NG
Оборудование оснащено двумя отдельными сортировочными станциями OK и NG. Отсортированная продукция подлежит последующей классификации.
Сомнительная продукция
Если случайным образом инспектируемые продукты во время проверки оказались близко расположенными друг к другу, либо случайным образом опрокинулись, то они не попадут в категорию некондиционной продукции, а автоматически отправятся на повторную проверку.
- Прецизионный вибрационный диск
- Загрузочный элеватор
- Автоматическая конвейерная линия
