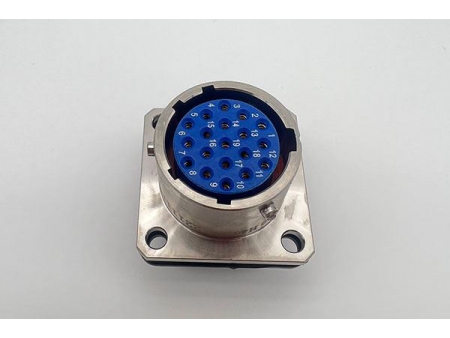

Серия Y50
  • Наши круглые разъемы серии Y50 включают в себя метрические, дюймовые и силовые соединители, тщательно спроектированные в соответствии с требованиями GJB101A—97, GJB598A—96, MIL-C-26482 и других отраслевых стандартов. Наши разъемы характеризуются быстрым соединением и отсоединением, компактными размерами, легкой конструкцией, превосходными характеристиками уплотнения и исключительной прочностью на растяжение.
  • Разъемы серии Y50 предлагают семь способов установки кожухов штепсельных кабелей, доступны как экранированные, так и неэкранированные варианты корпуса. Кабельные отводы бывают прямыми и угловыми, а способ заделки – сваркой.
  • Разъемы серии Y50 представлены в множестве вариантов и обладают исключительными характеристиками, включая устойчивость к солевому туману, влаге и плесени. Разъемы специально разработаны для применения в стратегических и тактических системах, а также в полевых операциях, обеспечивая бесперебойную передачу электрических сигналов и энергии.
    Y50D-1404TK2
    Y50DX-1403TJ2
    Y50DX-1403Z20K
    Y50X-1419TJ2
    Y50X-1419ZK10
    Основные технические характеристики
    Характеристики окружающей среды
    • Рабочая температура: от -55°C до 125°C
    • Рабочая высота: до 30 000 метров над уровнем моря
    • Виброустойчивость: диапазон частот от 10 Гц до 2000 Гц, ускорение 196 м/с²
    • Ударопрочность: ускорение 490 м/с²
    • Постоянное ускорение: 490 м/с²
    • Характеристики уплотнения: сопротивление давлению 0,2 МПа
    Механические характеристики
    • Корпус: высокопрочный алюминиевый сплав, нержавеющая сталь
    • Неэкранированное покрытие: цвета анодирования, черный H, зеленый L (Ni, никель-песок), S: никелирование (Zn, цинк)
    • Изолятор: термостойкий термопластический материал
    • Материал контактов: позолоченный медный сплав
    • Механический срок службы: 500 циклов
    Электрические характеристики
    Рабочее напряжение, выдерживаемое напряжение и сопротивление изоляции:
    Рабочая среда Номинальное напряжение (В) Выдерживаемое напряжение (В) Сопротивление изоляции (мОм)
    Температура окружающей среды и давление 500 1500 ≥ 3000
    Влажное тепло 500 500 ≥ 20
    Высокая температура 250 ≥ 500
    Низкое давление (4,39 кПа) 300 375
    Контактное сопротивление и номинальный ток:
    Диаметр (мм) Сопротивление (мОм) Ток (А)
    Ø 0.8 ≤ 6 3
    Ø 1.0 ≤ 5 5
    Ø 1.5 ≤ 3 10
    Ø 2.0 ≤ 2 20
    Ø 2.5 ≤ 1.5 25
    Затухание радиопомех
    Частота (МГц) 100 150 200 300 400 600 800 1000
    Attenuation (dB) 65 60 60 55 55 50 45 45

    Электрическая непрерывность между кожухами: неэкранированный ≤ 200 мОм, экранированный ≤ 5 мОм
