Запрос цены

Применение
Роликовый насос класса T относится к типу мобильных насосов, он оснащен поворотными роликами и держателями роликов, что делает его удобным для использования в различных условиях загрузки и выгрузки смеси. Данный насос применяется для перекачивания различных жидких сред с содержанием твердых частиц не более 45%. Используется в следующих отраслях:

Нефтяная промышленность: неочищенная нефть, вода, CO2 или H2S
Машиностроение: сборочные цеха (полная процедура клеевой обработки изделий)
Фармацевтическая отрасль: лекарственные реагенты, добавки, и другие компоненты, используемые в медицине.

Параметры
Ряд: 1-12 рядов
тип: Одновинтовой/двухвинтовой насос кавитационного типа

Давление
Одновинтовой насос: 6 бар, 12 бар, 18 бар, 24 бар, 36 бар, 48 бар, 60 бар, 72 бар
двухвинтовой насос: 5 бар, 10 бар, 20 бар

Параметры
Модель Пределы расхода (м3/ч) Диапазон скорости вращения (об/мин) Мощность двигателя (кВт)
VD015-003P16OH 0.1~0.2 300~600 0.55~1.1
VD020-009P16OH 0.3~0.8 250~600 0.55~2.2
VD030-028P16OH 0.6~2.5 200~600 0.75~5.5
VD035-060P16OH 1~4 200~550 2.2~11
VD040-005P16OH 2~6 180~500 3~15
VD050-011P16OH 3~13 150~450 5.5~22
VD060-019P16OH 4~25 130~450 11~30
VD070-029P16OH 6~35 120~410 30~75
VD090-053P16OH 8~60 80~350 45~110
VD100-080P16OH 10~80 80~330 45~132
VD120-120P16OH 15~100 80~280 75~200

Принцип работы насоса
Данный винтовой насос относится к типу объемных насосов. Он опирается на прессовую посадку в промежутке между эксцентриковым ротором и фиксированным статором, вследствие чего формируются не взаимосвязанные герметичные полости. Ротор вращается внутри статора, это приводит к тому, что герметичные полости меняют осевое направление от впускного патрубка насоса к напорному(выходному) патрубку. Таким образом осуществляется перекачивание сред.

Особенности конструкции
  • Проектные схемы статора и ротора
  • Универсальное сочленение – металлическая гибкая штанга

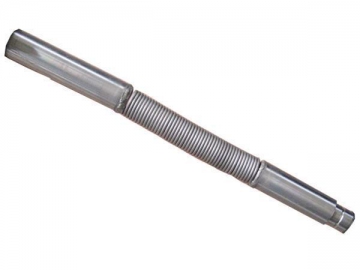

  • Универсальное сочленение – гибкая пружина
  • Универсальное сочленение – сферическая головка

Ротор
Ротор насоса разрабатывается и изготавливается в различных геометрических формах в зависимости от требований заказчика. Осуществляется упрочнение поверхности металлов или их ваакумная термообработка. После данных действий прочность материала может достигать HRC 65-67.

Статор
Материал: NBR, NBRH, HNBR, EPDM и FKM на выбор. Они позволяют осуществлять обработку различных износостойких и температуроустойчивых сред.

Универсальное сочленение
Мы предоставляем различных универсальных сочленений элементов привода на выбор, а также традиционные и шарнирные универсальные сочленения, которые отвечают гигиеническим требованиям, сферические головки и крейцкопфы. Они отвечают за передачу вращающего момента и осевую нагрузку.

Уплотнение вала
Тип уплотнения вала выбирается в соответствии с назначением и условиями работы, предоставляются сальниковые и механические уплотнения. Системы охлаждения и промывки позволяют увеличить срок службы насоса.

Система привода
На выбор доступны SEW, NORD, ABB и другие высококачественные системы привода.

Weifang Subtor – это немецкая компания с представительством в Китае. Мы предоставляем широкий выбор винтовых насосов кавитационного типа и комплектующих. Моноблочные винтовые насосы класса S применяются в пищевой промышленности, очистке сточных вод, для перекачивания вязких сред и т.д. Винтовые насосы относятся к типу поршневых насосов прямого вытеснения, также известным как эксцентриковые шнековые насосы. Пользуясь немецкими технологиями и богатыми маркетинговыми ресурсами, Subtor предоставляет клиентам по всему миру высококачественные решения по производству PCP насосов.
