серии АРА (на 15-315 тонн)

Прессы высокой точности | Штамповка металла | Прессы производительностью 15 - 315 тонн

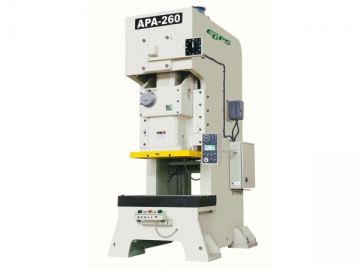

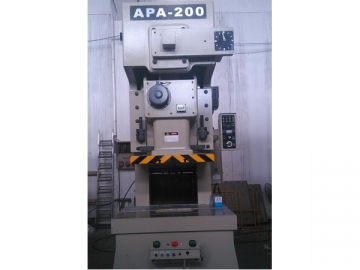

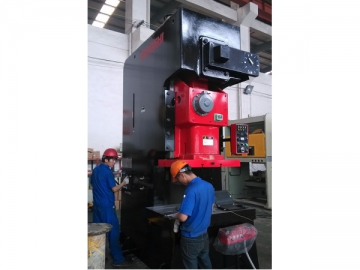

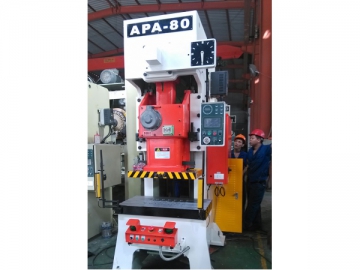

Высокоточные штамповочные прессы серии APA являются оборудованием для обработки металла высокой мощности, с производительностью от 15 до 315 тонн. Эта мощная машина для штамповки металла подходит для различных производственных процессов, таких как штамповка листового металла, формовка деталей, вытяжка, вырубка, гибка и пробивка металла. Данные процессы обработки металла широко применяются на производствах различных транспортных средств, бытовой техники, ручных инструментов, электронных приборов, а также многого другого.

Эксплуатационные характеристики

Удлиненные направляющие и шеститочечные регулировочные клинья коробчатого типа
Регулировочные клинья обеспечивают точное и безопасное движение ползуна машины. Поскольку сила воздействия штамповочного пресса имеет вертикальный вектор, сведение к минимуму боковых движений имеет экстремальную важность. Клинья коробчатого типа поддерживают постоянный зазор на минимально возможном стабильном уровне, при помощи многослойных прокладок.

Стальная станина повышенной жесткости
Штамповочные прессы серии APA разработаны с учетом устойчивости к деформациям, что обеспечивает точную штамповку и длительный срок службы даже при полной нагрузке. Тяжелая, цельносварная станина способна выносить большие нагрузки в течение длительного времени.

Устройство защиты от перегрузки высокой чувствительности
Наша гидравлическая система защиты от перегрузки высокой чувствительности (HOLP) сбросят давление в течение миллисекунд, пресс немедленно остановится, что предотвратит повреждение важных деталей пресса и угрозу здоровья оператора. Гидравлическое давление системы может быть переустановлено посредством нажатия кнопки перезапуска на панели управления.

Муфта сцепления скольжения и тормозная система высокой эффективности
Муфта нашего штамповочного пресса обеспечивает высокий момент сцепления при относительно низком давлении воздуха и небольшой массе. Фрикционная обкладка муфты сцепления и тормозной системы обеспечивает низкую вибрацию и шум. Обкладка работает в масляной ванне, обуславливая эффективное распределение тепла. Комбинация этих характеристик способствует существенному увеличению срока службы и повышению эффективности даже в тяжелых условиях эксплуатации.

Удобная установка подушки матрицы
Компактный дизайн подушки матрицы обеспечивает простое удаление и замену. Монтаж осуществляется винтами к подштамповочной плите с удобным для пользователя доступом.

Стандартная конфигурация

1. Частотный преобразователь
2. Гидравлическое устройство защиты от перегрузки
3. Ручное устройство регулировки ползуна (60 тонн и ниже )
4. Электрическое устройство регулировки ползуна (80 тонн и ниже)
5. Механический индикатор высоты штампа (60 тонн и ниже)
6. Электрический индикатор высоты штампа ( 60 тонн и выше)
7. Устройство балансировки ползуна и матрицы
8. Выключатель кулачкового типа
9. Устройство обнаружения отсутствия подачи
10. Переключатель питания
11. Индикатор угла поворота кривошипа
12. Электрический счетчик ходов поршня
13. Соединительное устройство с воздушным источником
14. Устройство защиты от пробуксовки
15. Устройство подачи воздуха
16. Набор инструментов для обслуживания
17. Инструкция по эксплуатации

Дополнительное оборудование

1. "Мокрая" муфта сцепления и тормозная система
2. Электрическая система смазки
3. Пневматическая подушка матрицы
4. Ножной переключатель
5. Устройство для быстрой смены штампов (Подъемник для штампов, устройство защелкивания для штампов или манипулятор для сдвига пресс-форм)
6. Устройство подачи верхней направляющей
7. Основание для предотвращения вибраций
8. Устройство защиты на фотоэлементе
9. Устройство подачи
10. Лоток для подающего механизма
11. Выпрямляющее устройство
12. Манипулятор
13. Устройство подсветки штампа
14. Сенсорный экран (Счетчик с предварительной установкой, итоговый счетчик)
15. Система управления PAC 100
16. Система управления "машина-человек"

Общие размеры

Спецификация	APA-25	APA-35	APA-45	APA-60	APA-80	APA-110	APA-160	APA-200	APA-260	APA-315
A	1100	1200	1400	1420	1595	1720	2140	2440	2605	2605
B	840	900	950	1000	1170	1290	1390	1690	1850	1870
C	2135	2345	2425	2780	2980	3195	3670	4075	4470	4490
D	680	800	850	900	1000	1150	1250	1400	1500	1500
E	300	400	440	500	550	600	800	820	840	840
F	470	520	560	700	770	910	990	1130	1130	1130
G	250	285	340	400	420	470	550	630	700	700
H	800	790	800	795	830	830	910	1030	1030	1030
I	260	290	320	420	480	530	650	650	750	770
J	444	488	502	526	534	616	660	790	900	900
K	160	205	225	255	280	305	405	415	430	430
L	980	1040	1170	1180	1310	1420	1760	2040	2005	2005
M	700	800	840	890	980	1100	1200	1400	1560	1580
N	540	620	670	720	780	920	1000	1160	1300	1320
0	1275	1375	1575	1595	1770	1895	2315	2615	2780	2780
P	278	278	313	333	448	488	545	593	688	688
Q	447	560	585	610	620	685	725	805	875	885
R	935	1073	1130	1378	1506	1650	1960	2188	2460	2480

Технические параметры

Наименование	Ед . и .	APA-15	APA-25A	APA-25		APA-35		APA-45		APA-60		APA-80		APA-110		APA-160		APA-200		APA-260		APA-315
Модель		Тип V	Тип V	Тип V	Тип H	Тип V	Тип H	Тип V	Тип H	Тип V	Тип H	Тип V	Тип H	Тип V	Тип H	Тип V	Тип H	Тип V	Тип H	Тип V	Тип H	Тип V	Тип H
Усилие	тонн	15	25	25		35		45		60		80		110		160		200		260		315
Точка номинального усилия	мм	1	3.2	3.2	1.6	3.2	1.6	3.2	1.6	4	2	4	2	6	3	6	3	6	3	7	3.5	7	3.5
Регулируемая скорость	Ход/мин	120-180	60-140	60-140	130-200	40-120	110-180	40-100	100-150	35 〜 90	80-120	35-80	80-120	30-60	60-90	20-50	40-70	20-50	50-70	20-40	40-50	20-35	35-50
Постоянная скорость	Ход/мин	130	110	110		85		75		65		65		50		35		35		30		30
Ход поршня	мм	60	80	60	30	70	40	80	50	120	60	150	70	180	80	200	90	200	100	250	150	280	170
Высота штампа	мм	200	195	200	215	220	235	250	265	310	340	340	380	360	410	460	510	460	510	500	550	550	600
Регулировка ползуна	мм	50	50	50		55		60		75		80		80		100		110		120		120
Площадь ползуна	мм	300×230×50	300×230×50	300×230×50		360×250×50		400×300×60		500×360×70		560×420×70		650×470×80		700×550×90		850×630×90		950×700×100		1130×750×110
Площадьподштамповочнойплиты	мм	680×300×70	680×300×65	680×300×70		800×400×70		850×440×80		900×500×80		1000×550×90		1150×600×110		1250×800×140		1400×820×160		1500×840×180		1600×900×200
Отверстие хвостовика	мм	038.1	038.1	038.1		038.1		038.1		050		050		050		065		065		065		065
Основной двигатель	кВт	2.2×6	3.7×4	3.7×4		3.7×4		5.5×4		5.5×4		7.5×4		11×4		15×4		18×4		22×4		30×4
Механизм регулировки ползуна	HP	Ручная регулировка										Электропривод
Давление воздуха	кг / см ²	6	6	6		6		6		6		6		6		6		6		6		6
Точность штамповки		GB(JIS)1 класс	GB(JIS)1 класс	GB(JIS)1 класс		GB(JIS)1 класс		GB(JIS)1 класс		GB(JIS)1 класс		GB(JIS) 1 класс		GB(JIS)1 класс		GB(JIS)1 класс		GB(JIS)1 класс		GB(JIS)1 класс		GB(JIS)1 класс
Размер пресса (H×W×H)	мм	1236×830×1920	1280×850×2200	1280×850×2200		1380×900×2400		1575×950×2500		1595×1000×2800		1800×1180×2980		1900×1300×3200		2315×1400×3670		2615×1690×4075		2780×1850×4470		2870×1980×4830
Вес пресса	Тонн	1.8	2.1	2.1		3		3.8		5.6		6.5		9.6		16		23		32		36
Эффективность подушки матрицы	Тонн	-	-	-		2.3		2.3		3.6		3.6		6.3		10		14		14		14
Ход подушки матрицы	мм	-	-	-		50		50		70		70		80		80		100		100		100
Рабочая зона подушки матрицы	мм ²	-	-	-		300×230		300×230		350×300		450×310		500×350		650×420		710×480		810×480		810×480

Скачать файл PDF

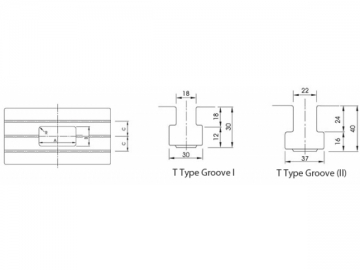

Ползун

Подштамповочная плита

Модель	A	B	C	D	E	F	G	H	I	Т - образные пазы
APA-15	240	120	90	300	-	150	Φ 38.1	80	230	Ⅰ
APA-25A	240	120	90	300	-	150	Φ 38.1	80	230	Ⅰ
APA-25	240	120	90	300	-	150	Φ 38.1	80	230	Ⅰ
APA-35	280	140	120	360	-	160	Φ 38.1	100	250	Ⅰ
APA-45	300	150	120	400	-	210	Φ 38.1	120	300	Ⅰ
APA-60	320	160	150	500	220	220	Φ 50	160	360	II
APA-80	360	180	150	560	300	220	Φ 50	180	420	II
APA-110	400	200	160	650	300	220	Φ 50	220	470	II
APA-160	440	220	220	700	300	175	Φ 65	220	550	II
APA-200	480	240	280	850	420	200	Φ 65	300	630	II
APA-260	520	260	290	950	420	200	Φ 65	300	700	II
APA-315	520	260	290	950	420	200	Φ 65	300	700	II

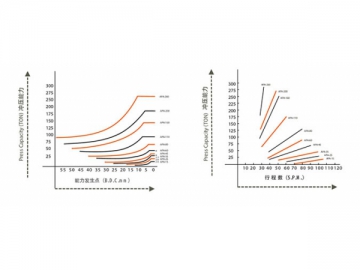

Усилие и энергия, график хода
