Штамповочные прессы на C-образной станине (25-65 тонн)
Механические прессы | Формовка листового металла | Штамповочные прессы усилием 25 - 65 тонн

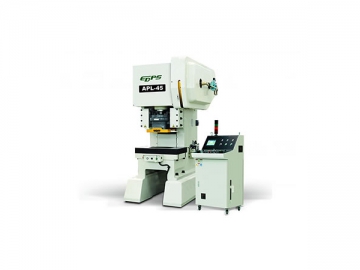

Штамповочные прессы на С-образной станине серии APL отличаются высокой скоростью и большой производительностью, благодаря чему широко применяются в массовом производстве электронных компонентов небольшого размера. Данные станки для металлообработки являются отличным выбором для автономного производства деталей для компьютеров, бытовой техники, двигателей и других прецизионных деталей. Серия APL представлена тремя моделями штамповочных прессов, а именно APL-25, APL-45 и APL-65.
1. Данные штамповочные прессы отличаются длительным сроком службы и высокой точностью обработки
2. Гидравлическая фиксация ползуна и устройство защиты от перегруза обеспечивает надежность эксплуатации
3. Цилиндрический шатун приводного устройства повышает стабильность машины и точность обработки
1. Устройство ограничения по высоте
2. Двигатель переменных частот
3. Гидравлический фиксатор
4. Уравновешивающее устройство ползуна и матрицы
5. Индикатор высоты штампа
6. Устройство регулировки ползуна
7. Управление с помощью микрокомпьютера
8. Панель управления
9. Автоматическая смазка
10. Механический индикатор угла кривошипа
11. Схема обнаружения отсутствия подачи и разъем/вилка (два комплекта)
12. Соединитель с источником воздуха
13. Руководство по эксплуатации
14. Набор инструментов для обслуживания
1. Антивибрационное устройство
2. Устройство для смазки
3. Устройство определения НМТ
4. Устройство для быстрой смены штампов

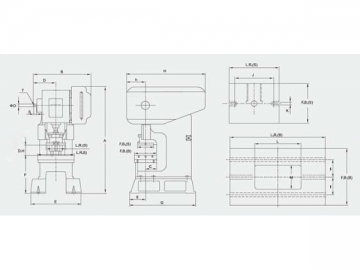

| Модель | A | B | C | D | E | F | G/g | H/h | I | K×J | L×M | O | T(W×d×s) |
| APL-25 | 2040 | 1067 | 195 | 416 | 860 | 835 | 1170/360 | 1354/353 | 100 | 14×200 | 260×120 | Φ60×95L | 15×5×66 |
| APL-45 | 2300 | 1214 | 225 | 496 | 1100 | 850 | 1555/400 | 1747/403 | 120 | 18×180 | 400×180 | Φ60×95L | 15×5×66 |
| APL-65 | 2538 | 1358 | 260 | 530 | 1180 | 900 | 1555/380 | 1850/443 | 160 | 23×360 | 420×220 | Φ60×90L | 15×5×88 |
| Наименование | Ед . и. | APL-25 | APL-45 | APL-65 | ||||||
| Модель | A | B | C | A | B | C | A | B | C | |
| Усилие | Тонн | 25 | 45 | 65 | ||||||
| Точка максимального усилия | мм | 1.2 | 1.2 | 1.6 | ||||||
| Ход | мм | 20 | 30 | 40 | 20 | 30 | 40 | 20 | 30 | 40 |
| Скорость | Ход/мин | 100-600 | 100-500 | 100-400 | 100-500 | 100-400 | 100-300 | 100-400 | 100-350 | 100-300 |
| Высота штампа | Мм | 225 | 220 | 215 | 265 | 260 | 255 | 305 | 300 | 295 |
| Площадьподштамповочнойплиты ( L . R . xF . B .) | мм | 650×390×75 | 760×450×90 | 860×520×100 | ||||||
| Площадь ползуна ( LR . ×F . B .) | Мм | 280×250 | 380×320 | 460×370 | ||||||
| Регулировка ползуна | мм | 30 | 30 | 50 | ||||||
| Основной двигатель | кВт | 3.7×4P | 5.5×4P | 7.5×4P | ||||||
| Отверстие хвостовика | мм | 038.1 | 050 | 050 | ||||||
| Отверстие диска ( L . R . xF . B .) | мм | 270×150 | 400×200 | 480×260 | ||||||
| Система смазки | Автоматическая | |||||||||
