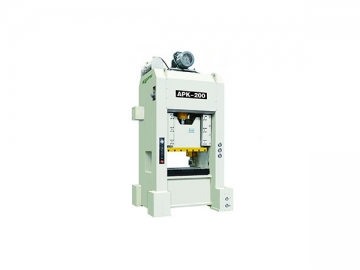

Штамповочные прессы на H-образной станине (80-200 тонн)

Штамповочные прессы на H-образной станине <small>(80-200 тонн)</small>

Запрос цены

О нас: http://stampingpress4u.ru

станине серии АРК (80-200 тонн)

Высокоскоростные штамповочные прессы | Кузнечно-штамповочное оборудование | Штамповочные прессы с усилием 80 - 200 тонн

Штамповочные прессы на Н-образной станине серии АРК являются кузнечно-штамповочным оборудованием, характеризующимся цельносварной конструкцией. Данные штамповочные пресса отличаются высокой прочностью и обеспечивают максимально возможную точность производственных процессов. Подобно прессам на С-образной станине, данные высокоскоростные машины просты в установке и предназначены для вырубки, гибки, вытяжки и других операций по формовке листового металла. Штамповочные прессы этой серии отличаются низкой стоимостью эксплуатации и экстремально высокой мощностью.

Эксплуатационные характеристики

1. Управление штамповочного пресса с роторным двигателем осуществляется при помощи кругового датчика положения вала с высококачественным интерфейсом.
2. Точность поддерживается при помощи гидравлических вспомогательных устройств.

Стандартная конфигурация

1. Индикатор высоты штампа (точность: 0,01 мм)
2. Устройство позиционирования
3. Устройство группового управления на 3 группы
4. Устройство обнаружения отсутствия подачи на две группы
5. Устройства позиционирования с углом от 0º до 90º
6. Инверсионное устройство
7. Устройство блокировки ползуна
8. Независимая электрическая панель управления
9. Устройство подъема штампа
10. Контроллер датчика двигателя

Дополнительное оборудование

1. Детектор нижней мертвой точки
2. Высокоскоростное устройство подачи
3. Двустороннее разматывающее устройство
4. Устройство для выгрузки
5. Антивибрационный фундамент
6. Контроллер штамповки

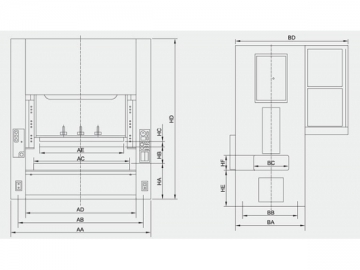

Технические параметры штамповочного пресса на Н-образной станине

Наименование	Ед.и.	APK-80	APK-125		APK-160	APK-200
Номинальное усилие		80 тонн [800 кН ]	125 тонн [1250 кН ]		160 тонн [1600 кН ]	200 тонн [2000 кН ]
Точка максимального усилия	мм	2	3		3	3
Ход	мм	30	20	30	30	30
Скорость	Ход/мин	160-280	160-280	160-240	160-220	150-200
Расстояние между колоннами	Мм	380x920	450×1160		520×1360	550×1320
Площадь подштамповочнойплиты	мм	900×500	1100×600		1300×700	1300×800
Площадь ползуна	мм	800×450	1000×550		1200×600	1200×600
Отверстие станины	мм	700×180	880×150		1000×250	1000×250
Регулировка высоты штампа	Мм	310-360	350-400		350-400	350-400
Основной двигатель	кВт .p	11	18.5		22	30
Цвет		Стандартный	Стандартный		Стандартный	Стандартный
