серии API (25-60 тонн)

Высокоскоростные штамповочные прессы | Штамповочные прессы для бытовой техники| Штамповочные прессы с усилием 25 - 60 тонн

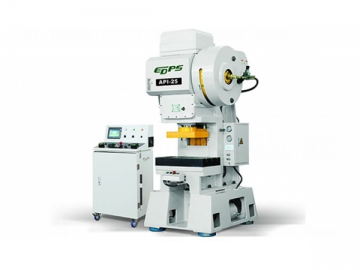

Штамповочные прессы на С-образной станине серии API являются одной из самых популярных линий кузнечно-штамповочного оборудования, благодаря высокой скорости обработки. Точность и скорость обработки штамповочных прессов этой серии делают их идеальным выбором для массового производства небольших деталей для компьютеров, бытовой техники, двигателей и других прецизионных деталей небольшого размера. В рамках этой сери мы предлагаем три модели, а именно API-25, API-45 и API-60.

Эксплуатационные характеристики

1. Штамповочный пресс на С-образной станине обладает прочной конструкцией, длительным сроком службы и высокой точностью
2. Направляющие колонны ползуна изготовлены из легированной стали и оснащены устройством интенсивной смазки, что позволяет продлить срок трущимся деталям, а также регулировать температуру
3. Динамическая система уравновешивания используется для баланса осей и сведения к минимуму вибраций, производимых при движении ползуна
4. Ручное устройство регулировки матрицы оснащено индикатором высоты и гидравлическим фиксатором
5. Интеллектуальный интерфейс обеспечивает удобство в управлении и высокую точность
6. Все рабочие функции отображаются на ЖК мониторе
7. Муфта сцепления и тормоз высокой чувствительности, а также верхний дуплексный магнитный клапан гарантируют точность и безопасность при эксплуатации
8. Наш механический пресс совмести с различными автоматическими устройствами, что снижает стоимость эксплуатации и повышает эффективность

Стандартная конфигурация

1. Ручное устройство регулировки ползуна
2. Индикатор ограничителя штампа
3. Частотный преобразователь
4. Программируемый контроллер (ПЛК)
5. Сенсорный экран (с предварительной установкой и итогового счета)
6. Электронный энкодер, на две группы
7. Отдельный шкаф электродистанционного управления
8. Соединитель с источником воздуха
9. Устройство для отсоединения матрицы
10. Основной двигатель (регулируемых скоростей)
11. Блокирующее устройство
12. Механический индикатор угла кривошипа
13. Устройство для смазки
14. Набор инструментов для обслуживания
15. Руководство по эксплуатации
16. Силовая розетка

Дополнительное оборудование

1. Антивибрационное основание
2. Устройство подачи
3. Лоток для устройства подачи
4. Устройство обнаружения НМТ
5. Охлаждающее устройство для масла
6. Подсветка для штампа
7. Устройство подачи воздуха

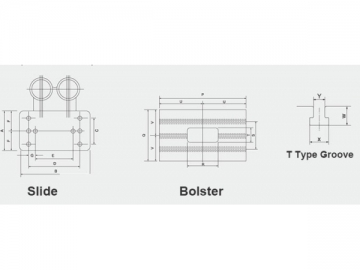

Общие размеры

Модель	A	B	c	D	E	F	G	P	Q	R	S	T	U	V	W	X	Y
API-25	205	300	150	212	190	102.5	25	600	300	200	180	100	300	150	30	30	18
API-45	320	420	150	340	260	160	40	700	415	240	240	120	350	205	40	37	22
API-60	340	550	240	360	300	170	40	840	470	320	270	160	420	235	40	37	22

Технические параметры штамповочного пресса на С-образной станине

Наименование	Ед . и.	API-25		API-45		API -60
Модель		A	B	A	B	A	B
Усилие	тонн	25		45		60
Ход	мм	30		30		30
Скорость	Ход/мин	200-600	200-800	200-500	200-700	200-400	200-600
Высота штампа	Мм	210		230		305
Площадьподштамповочнойплиты	мм	600×300×80		700×415×100		840×470×105
Площадь ползуна	мм	300×205		420×320		550×340
Регулировка ползуна	мм	30		30		30
Размер отверстия станины	Мм	200×100		240×120		320×160
Двигатель	кВт	3.7		5.5		7.5
Вес брутто	кг	3000		4500		8000
Система смазки		Автоматическая		Автоматическая		Автоматическая
Управление скоростью		Инвертер		Инвертер		Инвертер
Муфта сцепления и тормоз		Воздушная & Фрикционная		Воздушная & Фрикционная		Воздушная & Фрикционная
Устройство ограничения по высоте		Стандартное		Стандартное		Стандартное
Антивибрационная система		Опционально		Опционально		Опционально
