Штамповочные прессы на D-образной станине (80-315 тонн)

Штамповочные прессы на D-образной станине <small>(80-315 тонн)</small>

Запрос цены

О нас: http://stampingpress4u.ru

, серии APD (80-315 тонн)

Штамповочные прессы высокой эффективности | Штамповочные прессы для автомобильной промышленности | Штамповочные прессы с усилием 80 - 315 тонн

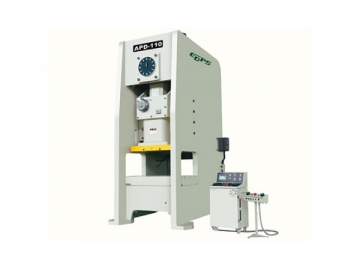

Штамповочные прессы на D-образной станине серии APD являются кузнечнопрессовым оборудованием полузакрытого типа, удобным и надежным в эксплуатации. Эти пробивные прессы характеризуются точной регулировкой ползуна, до 0,1 мм. Конструкция полузакрытого типа повышает стабильность машины в процессе работы и облегчает загрузку и выгрузку деталей. Это оборудование широко применяется на производствах электронных изделий, бытовой техники, мебели, ручных инструментов и других штампованных или формованных металлических деталей,

Эксплуатационные характеристики

1. Данная серия штамповочных прессов оснащена прочной стальной станиной, которая может выдерживать внутренние напряжения, возникающие в процессе штамповки. Благодаря этому, машина отличается высокой точностью и надежностью.
2. Устойчивая центровка гарантирует точность и стабильность процессов.
3. Два уравновешивающих устройства обеспечивают машине стабильность в процессе работы.
4.Точность регулировки матрицы достигает 0,1 мм и отличается безопасностью, высокой скоростью и надежностью.
5. Такие детали пресса, как оси, коробка передач и шатуны обладают повышенной устойчивостью к износу, благодаря процессам тепловой обработки и шлифовки.
6. Данное металлообрабатывающее оборудование оснащено надежной муфтой сцепления/тормозом повышенной чувствительности, верхним дуплексным магнитным клапаном и устройством защиты от перегруза, что обеспечивает надежность и безопасность работы.
7. Конструкция пресса на D-образной станине позволяет осуществлять автоматическое производство, снижает стоимость эксплуатации и повышает эффективность.
8. Машина отличается низким уровнем шума и экономичным потреблением энергии.

Стандартная конфигурация

1. Частотный преобразователь
2. Гидравлическая защита от перегруза
3. Электрическое устройство регулировки ползуна
4. Индикатор высоты штампа
5. Устройство уравновешивания ползуна и матрицы
6. Схема обнаружения отсутствия подачи
7. Разъем питания
8. Индикатор угла кривошипа
9. Счетчик
10. Соединительное устройство с источником воздуха
11. Защитное устройство от перебега
12. Набор инструментов для обслуживания

Дополнительное оборудование

1. Электрическое устройство смазки
2. Пневматическая подушка матрицы
3. Счетчик с предварительными настройками
4. Ножной переключатель
5. Устройство быстрой смены матриц (устройство подъема штампов, фиксатор штампов, манипулятор для сдвига матрицы)
6. Устройство выталкивания ползуна
7. Основание, предотвращающее вибрации
8. Защитное устройство на фотоэлементе
9. Устройство подачи (пневматическое, с ЧПУ)
10. Зубчатая рейка подающего механизма
11. Выпрямляющее устройство
12. Манипулятор
13. Устройство подсветки матрицы
14. Левое (правое) устройство подачи
15. Система контроля PAC100
16. Система контроля "человек-машина"

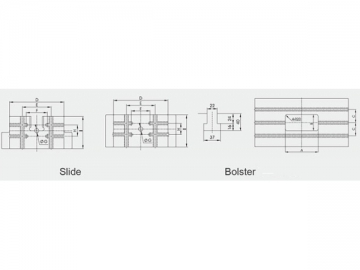

Общие габариты

Модель	A	B	C	D	E	F	G	H	I
APD-80	360	180	150	560	300	220	050	180	420
APD-110	400	200	160	650	300	220	050	220	470
APD-160	440	220	220	700	300	175	065	220	550
APD-200	480	240	280	850	420	200	065	300	630
APD-260	520	260	290	950	420	200	065	300	700
APD-315	540	280	300	1000	450	200	065	300	750

Технические параметры штамповочного пресса на D-образной станине

Наименование	Ед . и .	APD-80		APD-110		APD-160		APD-200		APD-260		APD-315
Модель		V тип	H тип	V тип	H тип	V тип	H тип	V тип	H тип	V тип	H тип	V тип	H тип
Усилие	тонн	80		110		160		200		260		315
Точка максимального усилия	мм	4	2	6	3	6	3	6	3	7	3.5	7	3.5
Ход	мм	150	70	180	80	200	90	200	100	250	150	280	170
Высота штампа	мм	340	380	360	410	460	510	460	510	500	550	550	600
Скорость	Ход/мин	35-80	80-120	30-60	60-90	20-50	40-70	20-50	50-70	20-40	40-50	20-35	30-50
Регулировка ползуна	Мм	80		80		100		110		120		120
Площадь ползуна	Мм	560×420×70		650×470×80		700×550×90		850×630×90		950×700×100		1000×750×110
Площадь подштамповочнойпластины	мм	760×550×90		900×600×110		980×880×140		1140×820×160		1500×840×180		1600×900×200
Основной двигатель	кВт ×p	7.5×4		11×4		15×4		18×4		22×4		30×4
Устройство регулировки ползуна	HP	Электропривод
Давление воздуха	кг / см ²	6		6		6		6		6		6
Размеры пресса	мм	1300×1890×3000		1420×1985×3200		1600×2200×3500		1750×2500×3900		2080×2895×4470		2100×2925×4550
Вес пресса	тонн	7.8		10.5		17.8		25.3		37		42
Точность		GB(JIS) 1 класс
Усилие подушки матрицы	тонн	3.6		6.3		10		14		14		14
Ход	Мм	70		80		80		100		100		100
Рабочая зона подушки матрицы	мм 2	450×310		500×350		650×420		710×480		810×480		810×480
