Шарико-винтовая передача скольжения с одинарной фланцевой гайкой (FF)

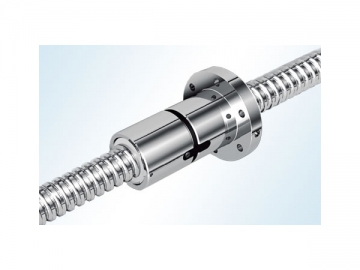

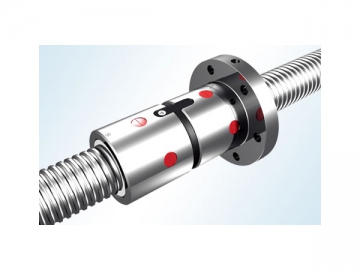

Шарико-винтовые передачи состоят из ходового винта, гайки с интегрированными шариками и механизмом возврата шариков. Данная шарико-винтовая передача подходит для среднего и малого хода при средней и низкой скорости. Шарико-винтовые передачи с одинарными фланцевыми гайками широко используется для различного промышленного оборудования, прецизионных измерительных приборов, прецизионных станков с ЧПУ.
Технические характеристики шарико-винтовой передачи FF| Код и спецификация | Номинальный диаметр da | Базовая грузоподъемность PhD | Внешний диаметр ШВП d1 | Диаметр ШВП DW | Нижний диаметр ШВП d2 | Количество колец n | Базовая номинальная грузоподъемность | Устойчивость KC (Н/мкм) | |
| Динамическая грузоподъемность Ca (кН) | Статическая грузоподъемность CDN (кН) | ||||||||
| FF1204-3 | 12 | 4 | 11.3 | 2.381 | 9.5 | 3 | 4 | 6.7 | 208 |
| FF1604-3 | 16 | 4 | 15.3 | 2.381 | 13.5 | 3 | 4.8 | 9.7 | 221 |
| FF1605-3 | 16 | 5 | 15.5 | 3.5 | 12.9 | 3 | 7.6 | 13.2 | 200 |
| FF2004L-3 | 20 | 4 | 19.3 | 2.381 | 17.3 | 3 | 5.3 | 12.1 | 259 |
| FF2004-3 | 20 | 4 | 19.1 | 3 | 16.9 | 3 | 7.3 | 15.4 | 259 |
| FF2005-3 | 20 | 5 | 19.5 | 3.5 | 16.9 | 3 | 9.1 | 18.3 | 268 |
| FF2504-3 | 25 | 4 | 24.1 | 3 | 21.9 | 3 | 8.3 | 20.2 | 327 |
| FF2505-3 | 25 | 5 | 24.5 | 35 | 21.9 | 3 | 8.3 | 10.2 | 328 |
| FF2506-3 | 25 | 6 | 23.9 | 3.959 | 20.9 | 3 | 11.3 | 23.7 | 316 |
| FF3204-3 | 32 | 4 | 31.1 | 3 | 28.9 | 3 | 9.6 | 27.9 | 41.1 |
| FF3204-5 | 32 | 4 | 31.1 | 3 | 26.9 | 5 | 15 | 46.5 | 670 |
| FF3205-3 | 32 | 5 | 31.5 | 35 | 28.9 | 3 | 11.7 | 31.4 | 413 |
| FF3205-5 | 32 | 5 | 31.5 | 35 | 28.9 | 5 | 18.1 | 52.4 | 673 |
| FF3206-3 | 32 | 6 | 30.9 | 3.969 | 27.9 | 3 | 13 | 32.1 | 419 |
| FF3206-5 | 32 | 6 | 30.9 | 3.969 | 27.9 | 5 | 20.2 | 53.5 | 683 |
| FF3210-3 | 32 | 10 | 31 | 5.953 | 26.5 | 3 | 20.6 | 43.8 | 395 |
| FF3210-5 | 32 | 10 | 31 | 5.953 | 26.5 | 5 | 32 | 73 | 644 |
| FF4005-3 | 40 | 5 | 39.5 | 3.5 | 36.9 | 3 | 13 | 40.6 | 512 |
| FF4005-5 | 40 | 5 | 39.5 | 3.5 | 36.9 | 5 | 20.2 | 57.7 | 635 |

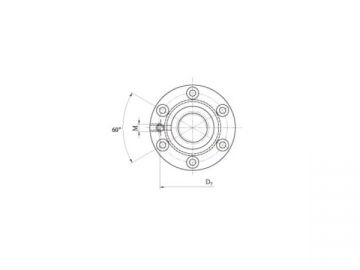

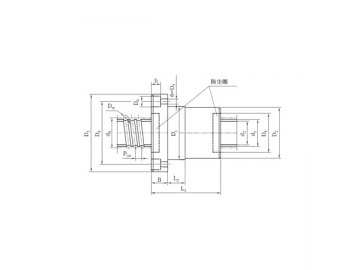

| D1 | D2 | L2 | D3 | B | D4 | D5 | D6 | h | D7 | M | D5 | L1 | Код и спецификация |
| 22 | 22 | 10 | 44 | 8 | 32 | 48 | 8.5 | 4.5 | 32 | M2.5 | 16 | 35 | FF1204-3 |
| 28 | 28 | 10 | 52 | 10 | 38 | 5.8 | 10 | 6 | 32 | M6 | 20 | 37 | FF1604-3 |
| 28 | 28 | 10 | 52 | 10 | 38 | 5.8 | 10 | 6 | 32 | M6 | 22 | 42 | FF1605-3 |
| 36 | 36 | 10 | 62 | 11 | 48 | 5.8 | 10 | 6 | 40 | M6 | 25 | 38 | FF2004L-3 |
| 36 | 36 | 10 | 62 | 11 | 48 | 5.8 | 10 | 6 | 40 | M6 | 25 | 38 | FF2004-3 |
| 36 | 36 | 10 | 62 | 11 | 48 | 5.8 | 10 | 6 | 40 | M6 | 25 | 43 | FF2005-3 |
| 40 | 40 | 10 | 66 | 11 | 5.3 | 5.8 | 10 | 6 | 46 | M6 | 30 | 38 | FF2504-3 |
| 40 | 40 | 10 | 66 | 11 | 53 | 5.8 | 10 | 6 | 46 | M6 | 30 | 43 | FF2505-3 |
| 40 | 40 | 10 | 66 | 11 | 53 | 5.8 | 10 | 6 | 46 | M6 | 30 | 49 | FF2506-3 |
| 50 | 50 | 10 | 76 | 11 | 63 | 5.8 | 10 | 6 | 56 | M6 | 38 | 38 | FF3204-3 |
| 50 | 50 | 10 | 76 | 11 | 63 | 5.8 | 10 | 6 | 56 | M6 | 38 | 42 | FF3204-5 |
| 50 | 50 | 10 | 82 | 13 | 67 | 7 | 12 | 7 | 62 | M6 | 38 | 45 | FF3205-3 |
| 50 | 50 | 10 | 82 | 13 | 67 | 7 | 12 | 7 | 62 | M6 | 38 | 56 | FF3205-5 |
| 50 | 50 | 10 | 82 | 13 | 67 | 7 | 12 | 7 | 62 | M6 | 38 | 51 | FF3206-3 |
| 50 | 50 | 10 | 82 | 13 | 67 | 7 | 12 | 7 | 62 | M6 | 38 | 66 | FF3206-5 |
| 53 | 53 | 15 | 00 | 15 | 71 | 0 | 15 | 0 | 70 | M6 | 44 | 76 | FF3210-3 |
| 53 | 53 | 15 | 90 | 15 | 71 | 9 | 15 | 9 | 70 | M6 | 44 | 99 | FF3210-5 |
| 60 | 60 | 10 | 94 | 15 | 75 | 9 | 15 | 9 | 74 | M6 | 48 | 47 | FF4008-3 |
| 60 | 60 | 10 | 94 | 15 | 75 | 9 | 15 | 9 | 75 | M6 | 48 | 58 | FF4005-5 |
Примечания
1. KC – значение теоретического расчёта при предварительной нагрузке Fp 0.1Ca и осевой нагрузке F 0.3Ca.
2. Когда осевая нагрузка F не равна 0.3Ca.
KC=K(F/0.3Ca)1/3
В формуле K – значение устройчивости, указанное в таблице.
3. Нормальная температура эксплуатационной среды ±60℃.
Компания «NANJING TECHNICAL EQUIPMENT MANUFACTURE» является одним из ведущих производителей шарико-винтовых передач с одинарными фланцевыми гайками в Китае. Мы также поставляем станки гидроабразивной резки, линейные направляющие, втулки линейных перемещений и прочего оборудования. У нас есть свои надежные поставщики сырья, мы строго следим за производственным процессом, вот почему мы гарантируем высокое качество продукции по очень конкурентоспособной цене. Если Вы заинтересовались нашими шарико-винтовыми передачами скольжения с одинарными фланцевыми гайками или другой подобной продукцией, пожалуйста, свяжитесь с нами любым удобным для Вас способом.
