Шарико-винтовая передача, двойная фланцевая гайка с предварительным натягом (DKFZD)
Шарико-винтовые передачи состоят из ходового винта, гайки с интегрированными шариками и механизмом возврата шариков. Данная шарико-винтовая передача с двойной фланцевой гайкой и предварительным натягом серии DKFZD подходит для среднего и малого хода при средней и низкой скорости. Шарико-винтовые передачи с двойными фланцевыми гайками и предварительным натягом серии DKFZD широко используется для различного промышленного оборудования, прецизионных измерительных приборов, прецизионных станков с ЧПУ.
Технические характеристики шарико-винтовой передачи DKFZD| Код | Номинальный диаметр D0 | Основной шаг PhD | Внешний диаметр шарико-винтовой передачи d1 | Диаметр шарика DW | Внутренний диаметр шарико-винтовой передачи d2 | Количество колец n | Базовая номинальная грузоподъемность | Устойчивость KC Н/мкм | |
| Динамическая нагрузка C0 кН | Статическая нагрузка CDN кН | ||||||||
| DKFZD2510-4 | 25 | 10 | 24 | 3.969 | 21.1 | 4 | 16.1 | 39.3 | 1011 |
| DKFZD3206-5 | 32 | 6 | 31 | 3.969 | 28.1 | 5 | 25.4 | 67.6 | 1664 |
| DKFZD3210-4 | 32 | 10 | 31 | 6.35 | 26.4 | 4 | 33.7 | 81.2 | 1324 |
| DKFZD3210-5 | 32 | 10 | 31 | 6.35 | 26.4 | 5 | 41.6 | 103.7 | 1661 |
| DKFZD3212-4 | 32 | 12 | 31 | 6.35 | 26.4 | 4 | 33.8 | 81.4 | 1326 |
| DKFZD3212-5 | 32 | 12 | 31 | 6.35 | 26.4 | 5 | 41.6 | 103.9 | 1663 |
| DKFZD4010-5 | 40 | 10 | 39 | 6.35 | 34.4 | 5 | 46.9 | 131.2 | 2026 |
| DKFZD4012-5 | 40 | 12 | 39 | 6.35 | 34.4 | 5 | 46.9 | 131.3 | 2023 |
| DKFZD4016-5 | 40 | 16 | 39 | 6.35 | 34.4 | 5 | 46.5 | 131.3 | 2009 |
| DKFZD4020-5 | 40 | 20 | 39 | 6.35 | 34.4 | 5 | 46.7 | 11.3 | 2009 |
| DKFZD4025-4 | 40 | 25 | 39 | 6.35 | 34.4 | 4 | 37.9 | 103.7 | 1588 |
| DKFZD5040-5 | 50 | 10 | 49 | 6.35 | 44.4 | 5 | 52.2 | 165 | 2438 |
| DKFZD5012-5 | 50 | 12 | 49 | 6.35 | 44.4 | 5 | 52.2 | 165 | 2438 |
| DKFZD5016-5 | 50 | 16 | 49 | 6.35 | 44.4 | 5 | 52.5 | 165.5 | 2452 |
| DKFZD5020-5 | 50 | 20 | 49 | 6.35 | 44.4 | 5 | 52.1 | 165.7 | 2452 |
| DKFZD5025-4 | 50 | 25 | 49 | 6.35 | 44.4 | 4 | 42.3 | 130.4 | 1933 |
| DKFZD5030-4 | 50 | 30 | 49 | 6.35 | 44.4 | 4 | 42.3 | 131 | 1920 |
| DKFZD5040-3 | 50 | 40 | 49 | 6.35 | 44.4 | 3 | 33.2 | 98.2 | 1386 |
| DKFZD6310-5 | 63 | 10 | 61 | 6.35 | 54.4 | 5 | 56.8 | 202.5 | 2858 |
| DKFZD6312-5 | 63 | 12 | 61 | 6.35 | 54.4 | 5 | 56.8 | 202.5 | 2915 |
| DKFZD6312-5 | 63 | 12 | 61 | 7.938 | 55.3 | 5 | 7.9 | 234.5 | 3904 |
| DKFZD6315-5 | 63 | 16 | 61 | 6.35 | 56.4 | 5 | 56.8 | 202.5 | 2915 |
| DKFZD6316-5 | 63 | 16 | 61 | 10 | 53.9 | 5 | 102.3 | 358.8 | 3056 |
| DKFZD6320-5 | 63 | 20 | 61 | 6.35 | 56.4 | 5 | 56。9 | 204.3 | 2912 |
| DKFZD6320-5 | 63 | 20 | 61 | 10 | 53.9 | 5 | 138.1 | 447.2 | 3971 |
| DKFZD6325-4 | 63 | 25 | 61 | 6.35 | 56.4 | 4 | 46.8 | 163.1 | 2321 |
| DKFZD6325-4 | 63 | 25 | 61 | 10 | 53.9 | 4 | 112.6 | 353.3 | 3161 |
| DKFZD6330-4 | 63 | 30 | 61 | 6.35 | 56.4 | 4 | 46.7 | 163.1 | 2305 |
| DKFZD6330-4 | 63 | 30 | 61 | 10 | 53.9 | 4 | 112.4 | 353.4 | 3149 |
| DKFZD6340-3 | 63 | 40 | 61 | 6.35 | 56.4 | 3 | 36.2 | 120.5 | 1714 |
| DKFZD6340-3 | 63 | 40 | 61 | 10 | 53.9 | 3 | 86.2 | 254.6 | 2297 |

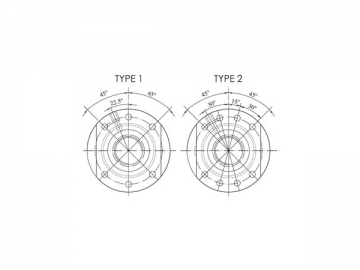

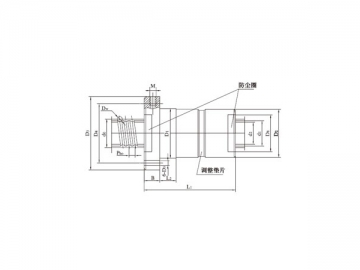

| D1 （g6） | D2 (-0.1-0.2) | L2 | D3 | B | D4 | D5 | Код | T | T1 | M | L1 | Code and spec. |
| 95 | 95 | 20 | 135 | 22 | 115 | 13.5 | 2 | 50 | 100 | M8x1 | 168 | DKFZD6310-5 |
| 95 | 95 | 20 | 135 | 22 | 115 | 13.5 | 50 | 100 | M8x1 | 180 | DKFZD6312-5 | |
| 98 | 98 | 20 | 138 | 25 | 118 | 13.5 | 51.5 | 103 | M8x1 | 198 | DKFZD6312-5 | |
| 95 | 95 | 30 | 135 | 22 | 115 | 13.5 | 50 | 100 | M8x1 | 227 | DKFZD6316-5 | |
| 107 | 107 | 30 | 147 | 28 | 127 | 13.5 | 56 | 112 | M8x1 | 242 | DKFZD6316-5 | |
| 95 | 95 | 40 | 135 | 22 | 115 | 13.5 | 50 | 100 | M8x1 | 263 | DKFZD6320-5 | |
| 107 | 107 | 10 | 147 | 28 | 127 | 13.5 | 56 | 112 | M8x1 | 288 | DKFZD6320-5 | |
| 95 | 95 | 40 | 135 | 22 | 114 | 13.5 | 50 | 100 | M8x1 | 257 | DKFZD6325-4 | |
| 107 | 107 | 40 | 147 | 28 | 127 | 13.5 | 56 | 112 | M8x1 | 283.5 | DKFZD6325-4 | |
| 95 | 95 | 40 | 135 | 22 | 115 | 13.5 | 50 | 100 | M8x1 | 301 | DKFZD6330-4 | |
| 107 | 107 | 40 | 147 | 28 | 127 | 13.5 | 56 | 112 | M8x1 | 331 | DKFZD6330-4 | |
| 95 | 95 | 40 | 135 | 22 | 115 | 13.5 | 50 | 100 | M8x1 | 309 | DKFZD6340-3 | |
| 107 | 107 | 10 | 147 | 28 | 127 | 13.5 | 56 | 112 | M8x1 | 320 | DKFZD6340-3 | |
| 45 | 45 | 15 | 65 | 11 | 54 | 6.6 | 1 | 25.5 | 51 | M6 | 122 | DKFZD3620-4 |
| 53 | 10 | 10 | 87 | 12 | 72 | 9 | 31 | 62 | M6 | 107 | DKFZD3206-5 | |
| 62 | 15 | 15 | 92 | 14 | 77 | 9 | 37 | 74 | M6 | 135 | DKFZD3210-4 | |
| 62 | 15 | 15 | 92 | 14 | 77 | 9 | 37 | 74 | M6 | 155 | DKFZD3210-5 | |
| 62 | 15 | 15 | 92 | 14 | 77 | 9 | 37 | 74 | M6 | 149 | DKFZD3212-4 | |
| 62 | 15 | 15 | 92 | 14 | 77 | 9 | 37 | 74 | M6 | 173 | DKFZD3212-5 | |
| 70 | 70 | 20 | 100 | 14 | 85 | 9 | 2 | 37.5 | 75 | M8x1 | 155 | DKFZD4010-5 |
| 70 | 70 | 20 | 100 | 14 | 85 | 9 | 37.5 | 75 | M8x1 | 173 | DKFZD4012-5 | |
| 70 | 70 | 30 | 100 | 14 | 85 | 9 | 37.5 | 75 | M8x1 | 213 | DKFZD4015-5 | |
| 70 | 70 | 30 | 100 | 14 | 85 | 9 | 37.5 | 75 | M8x1 | 257 | DKFZD4020-5 | |
| 70 | 70 | 30 | 100 | 14 | 85 | 9 | 37.5 | 75 | M8x1 | 251 | DKFZD4025-4 | |
| 82 | 82 | 20 | 118 | 16 | 100 | 11 | 46 | 92 | M8x1 | 163 | DKFZD5010-5 | |
| 82 | 82 | 20 | 118 | 16 | 100 | 11 | 46 | 92 | M8x1 | 181 | DKFZD5012-5 | |
| 82 | 82 | 30 | 118 | 16 | 100 | 11 | 46 | 92 | M8x1 | 217 | DKFZD5016-5 | |
| 82 | 82 | 30 | 118 | 16 | 100 | 11 | 46 | 92 | M8x1 | 264 | DKFZD5020-5 | |
| 82 | 82 | 30 | 118 | 16 | 100 | 11 | 46 | 92 | M8x1 | 258 | DKFZD5025-4 | |
| 82 | 82 | 30 | 118 | 16 | 100 | 11 | 46 | 92 | M8x1 | 302 | DKFZD5030-4 | |
| 82 | 82 | 30 | 118 | 16 | 100 | 11 | 46 | 92 | M8x1 | 306 | DKFZD5040-3 |
Примечания
1. KC – значение теоретического расчёта при предварительной нагрузке Fp 0.1Ca и осевой нагрузке F 0.3Ca.
2. Когда осевая нагрузка F не равна 0.3Ca.
KC=K(F/0.3Ca)1/3
В формуле K – значение устройчивости, указанное в таблице.
3. Нормальная температура эксплуатационной среды ±80℃.
Компания «NANJING TECHNICAL EQUIPMENT MANUFACTURE» является одним из ведущих производителей шарико-винтовых передач с двойными фланцевыми гайками и предварительным натягом в Китае. Мы также поставляем станки гидроабразивной резки, линейные направляющие, втулки линейных перемещений и прочего оборудования. У нас есть свои надежные поставщики сырья, мы строго следим за производственным процессом, вот почему мы гарантируем высокое качество продукции по очень конкурентоспособной цене. Если Вы заинтересовались нашими шарико-винтовыми передачами скольжения с двойными фланцевыми гайками и предварительным натягом серии DKFZD или другой подобной продукцией, пожалуйста, свяжитесь с нами любым удобным для Вас способом.
