Шарико-винтовая передача, двойная фланцевая гайка с предварительным натягом (FFZD)
Шарико-винтовые передачи состоят из ходового винта, гайки с интегрированными шариками и механизмом возврата шариков. Данная шарико-винтовая передача подходит для среднего и малого хода при средней и низкой скорости. Шарико-винтовые передачи с двойными фланцевыми гайками и предварительным натягом широко используется для различного промышленного оборудования, прецизионных измерительных приборов, прецизионных станков с ЧПУ.
Правила кодирования для шарико-винтовой передачи- F
- ①
- F
- ②
- Z
- ③
- D
- ④
- 32
- ⑤
- 05
- ⑥
- T
- ⑦
- L
- ⑧
- -3
- ⑨
- –P
- ⑩
- 3
- ⑪
- /
- 1500
- ⑫
- x
- 1200
- ⑬
- ①Режим циркуляции (обозначение F для внутренней циркуляции; маркировка CM для внешней циркуляции по внутренней возвратной трубке, маркировка CT для внешней возвратной трубки; обозначение DK для концевой системы; маркировка DG концевого корпуса внешней циркуляции; маркировка J внутренней циркуляции матричного типа)
- ②Обозначение фланцевой гайки
- ③Обозначение цилиндрической гайки
- ④Тип предварительного натяга(обозначение D для предварительной нагрузки с помощью прокладки, маркировка B предварительного натяга, достигнутого путем отклонения шага, маркировка L для резьбы с предварительным натягом, обозначение Z для гайки с предварительным натягом за счет увеличения диаметра шарика)
- ⑤ Номинальный диаметр do
- ⑥ Номинальный шаг Pho
- ⑦ Специальные модели (маркировка T для размера отличного от указанного в каталоге, для стандартных размеров обозначения отсутствуют)
- ⑧ Направление резьбы (L для вращения против часовой стрелки, R для вращения по часовой стрелке)
- ⑨ Число витков вращения шариков
- ⑩ Тип (P илиT)
- ⑪ Класс точности (подразделяется на 7 уровней, Таких как: 1,2,3,4,5,7,10)
- ⑫ Общая длина шарико-винтовой передачи (мм)
- ⑬ Общая длина резьбы (мм)
| Код и спецификация | Номинальный диаметр D0 | Базовая грузоподъемность PhD | Внешний диаметр ШВП d1 | Диаметр ШВП DW | Нижний диаметр ШВП d2 | Количество колец n | Базовая номинальная грузоподъемность | Устойчивость KC (Н/мкм) | |||
| Динамическая грузоподъемность C0 (кН) | Статическая грузоподъемность CDN (кН) | ||||||||||
| FFZD1204-3 | 12 | 4 | 11.3 | 2381 | 9.5 | 3 | 4 | 6.7 | 417 | ||
| FFZD1604-3 | 16 | 4 | 15.3 | 2.381 | 13.5 | 3 | 4.8 | 9.7 | 44.2 | ||
| FFZD1605-3 | 16 | 5 | 15.5 | 3.5 | 12.9 | 3 | 7.6 | 13.2 | 400 | ||
| FFZD2004L-3 | 20 | 4 | 19.3 | 2.381 | 17.3 | 3 | 5.3 | 12.1 | 519 | ||
| FFZD2004L-3 | 20 | 4 | 19.1 | 3 | 16.9 | 3 | 7.3 | 15.4 | 519 | ||
| FFZD2005-3 | 20 | 4 | 19.5 | 3.5 | 16.9 | 3 | 9.1 | 18.3 | 536 | ||
| FFZD2504-3 | 25 | 4 | 24.1 | 3 | 21.9 | 3 | 8.3 | 20.2 | 654 | ||
| FFZD2505-3 | 25 | 5 | 24.5 | 3.5 | 21.9 | 3 | 10.2 | 23.6 | 657 | ||
| FFZD2506-3 | 25 | 6 | 23.9 | 3.969 | 20.9 | 3 | 11.3 | 23.7 | 636 | ||
| FFZD3204-3 | 32 | 4 | 31.1 | 3 | 28.9 | 3 | 9.6 | 27.9 | 823 | ||
| FFZD1604-5 | 32 | 4 | 31.1 | 3 | 28.9 | 5 | 15 | 46.5 | 1340 | ||
| FFZD3205-3 | 32 | 5 | 31.5 | 3.5 | 28.9 | 3 | 11.7 | 31.4 | 826 | ||
| FFZD3205-5 | 32 | 5 | 31.5 | 3.5 | 28.9 | 5 | 18.1 | 52.4 | 1346 | ||
| FFZD3206-3 | 32 | 6 | 30.6 | 3.969 | 27.9 | 3 | 13 | 32.1 | 839 | ||
| FFZD3206-5 | 32 | 6 | 30.9 | 3969 | 27.9 | 5 | 20.2 | 53.5 | 1367 | ||
| FFZD3210-3 | 32 | 10 | 31 | 5.953 | 26.5 | 3 | 20.6 | 43.8 | 791 | ||
| FFZD3210-5 | 32 | 1 | 031 | 5.953 | 26.3 | 5 | 32 | 73 | 1288 | ||
| FFZD4005-3 | 40 | 5 | 39.5 | 3.5 | 36.9 | 3 | 13 | 40.6 | 1025 | ||
| FFZD4005-5 | 40 | 5 | 39.5 | 3.5 | 36.9 | 5 | 20.2 | 67.7 | 1671 | ||

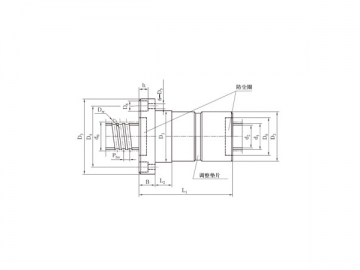

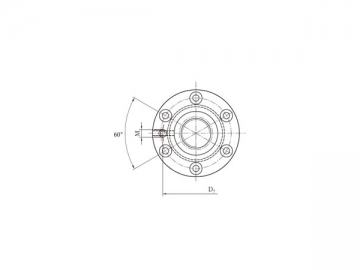

| D1 | D2 | L2 | D3 | B | D4 | D5 | D6 | h | D7 | M | D5 | L1 | Код и спецификация |
| 22 | 22 | 10 | 44 | 8 | 32 | 4.8 | 8.5 | 4.5 | 32 | M2.5 | 16 | 66 | FFZD1204-3 |
| 28 | 28 | 10 | 52 | 10 | 38 | 5.8 | 10 | 6 | 32 | M6 | 20 | 69 | FFZD1604-3 |
| 28 | 28 | 10 | 52 | 10 | 36 | 5.8 | 10 | 6 | 32 | M6 | 22 | 83 | FFZD1605-3 |
| 36 | 36 | 10 | 62 | 11 | 48 | 5.8 | 10 | 6 | 40 | M6 | 25 | 73 | FFZD2004L-3 |
| 30 | 30 | 10 | 62 | 11 | 40 | 5.8 | 10 | 6 | 40 | M6 | 25 | 72 | FFZD2004-3 |
| 30 | 30 | 10 | 62 | 11 | 48 | 5.8 | 10 | 6 | 40 | M6 | 25 | 83 | FFZD2005-3 |
| 40 | 40 | 10 | 66 | 11 | 53 | 5.8 | 10 | 6 | 46 | M6 | 30 | 74 | FFZD2504-3 |
| 40 | 40 | 10 | 66 | 11 | 53 | 5.8 | 10 | 6 | 46 | M6 | 30 | 84 | FFZD2505-3 |
| 40 | 40 | 10 | 66 | 11 | 53 | 5.8 | 10 | 6 | 46 | M6 | 30 | 97 | FFZD2506-3 |
| 50 | 50 | 10 | 76 | 11 | 63 | 5.8 | 10 | 6 | 56 | M6 | 38 | 73 | FFZD3204-3 |
| 50 | 50 | 10 | 76 | 11 | 63 | 5.8 | 10 | 6 | 56 | M6 | 38 | 92 | FFZD3204-5 |
| 50 | 50 | 10 | 82 | 13 | 67 | 7 | 12 | 7 | 62 | M6 | 38 | 85 | FFZD3205-3 |
| 50 | 50 | 10 | 82 | 13 | 67 | 7 | 12 | 7 | 62 | M6 | 38 | 108 | FFZD3205-5 |
| 50 | 50 | 10 | 82 | 13 | 67 | 7 | 12 | 7 | 62 | M6 | 38 | 88 | FFZD3206-3 |
| 50 | 50 | 10 | 82 | 13 | 67 | 7 | 12 | 7 | 62 | M6 | 38 | 127 | FFZD3206-5 |
| 53 | 53 | 15 | 90 | 15 | 71 | 9 | 15 | 9 | 70 | M6 | 44 | 146 | FFZD3210-3 |
| 53 | 53 | 15 | 90 | 15 | 71 | 9 | 15 | 9 | 70 | M6 | 44 | 191 | FFZD3210-5 |
| 60 | 60 | 10 | 94 | 15 | 75 | 9 | 15 | 9 | 75 | M6 | 48 | 88 | FFZD4005-3 |
| 60 | 60 | 10 | 94 | 15 | 75 | 9 | 15 | 9 | 75 | M6 | 48 | 111 | FFZD4005-5 |
Примечания
1. KC – значение теоретического расчёта при предварительной нагрузке Fp 0.1Ca и осевой нагрузке F 0.3Ca.
2. Когда осевая нагрузка F не равна 0.3Ca.
KC=K(F/0.3Ca)1/3
В формуле K – значение устройчивости, указанное в таблице.
3. Нормальная температура эксплуатационной среды ±60℃.
Компания «NANJING TECHNICAL EQUIPMENT MANUFACTURE» является одним из ведущих производителей шарико-винтовых передач с двойными фланцевыми гайками и предварительным натягом в Китае. Мы также поставляем станки гидроабразивной резки, линейные направляющие, втулки линейных перемещений и прочего оборудования. У нас есть свои надежные поставщики сырья, мы строго следим за производственным процессом, вот почему мы гарантируем высокое качество продукции по очень конкурентоспособной цене. Если Вы заинтересовались нашими шарико-винтовыми передачами скольжения с двойными фланцевыми гайками и предварительным натягом или другой подобной продукцией, пожалуйста, свяжитесь с нами любым удобным для Вас способом.
