Шарико-винтовая передача, одинарная фланцевая гайка с предварительным натягом (FFB)

Запрос цены

О нас: http://rurightmachinery.com/3a-ball-screw.html

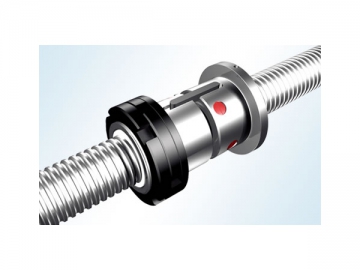

Шарико-винтовые передачи состоят из ходового винта, гайки с интегрированными шариками и механизмом возврата шариков. Данная шарико-винтовая передача подходит для среднего и малого хода при средней и низкой скорости. Шарико-винтовые передачи с одинарными фланцевыми гайками и предварительным натягом широко используется для различного промышленного оборудования, прецизионных измерительных приборов, прецизионных станков с ЧПУ.

Технические характеристики шарико-винтовой передачи FFB

Код и спецификация	Номинальный диаметр da	Базовая грузоподъемность PhD	Внешний диаметр ШВП d1	Диаметр ШВП DW	Нижний диаметр ШВП d2	Количество колец n	Базовая номинальная грузоподъемность		Устойчивость KC (Н/мкм)
Код и спецификация	Номинальный диаметр da	Базовая грузоподъемность PhD	Внешний диаметр ШВП d1	Диаметр ШВП DW	Нижний диаметр ШВП d2	Количество колец n	Динамическая грузоподъемность Ca (кН)	Статическая грузоподъемность CDN (кН)	Устойчивость KC (Н/мкм)
FFB2004L-2	20	4	19.3	2.381	17.3	2	5.2	10.2	356
FFB2004-2	20	4	19.1	3	16.9	2	5.2	10.2	356
FFB2005-2	20	5	19.5	3.5	16.9	2	6.4	12.2	364
FFB2504-2	25	4	24.1	3	21.9	2	5.9	13.5	445
FFB2505-2	25	5	24.5	3.5	21.9	2	7.3	15.7	446
FFB2506-2	25	6	23.9	3.969	20.9	2	7.9	15.9	432
FFB3204-2	32	4	31.1	3	28.9	2	6.8	18.6	447
FFB3205-2	32	5	3.1.5	3.5	28.9	2	8.2	21	560
FFB3206-2	32	6	30.9	3.969	27.9	2	9.2	21.4	569
FFB3210-2	32	10	31	5.953	26.5	2	14.5	29.2	537
FFB4005-2	40	5	39.5	3.5	36.9	2	9.2	27	695
FFB4006-2	40	6	38.9	3.969	35.9	2	10.6	29.2	690
FFB4008-2	40	8	38.6	5	34.9	2	14	34	705
FFB4010-2	40	10	39.5	7.144	34.3	2	21.1	44.2	660
FFB5005-2	50	5	49	3.5	46.5	2	10	34	822
FFB5006-2	50	6	48.9	3.969	45.9	2	12	38.1	830
FFB5008-2	50	8	48.6	5	44.9	2	15.8	44.6	861
FFB5010-2	50	10	49.5	7.144	44.3	2	25.3	62.1	864

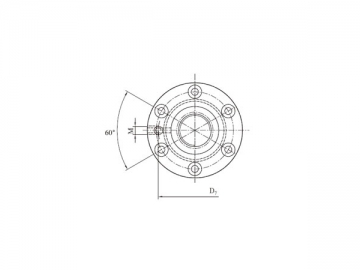

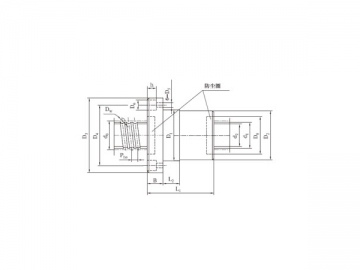

D₁	D₂	L₂	D₃	B	D₄	D₅	D₆	h	D₇	M	D₅	L₁	Код и спецификация
36	36	10	62	11	48	5.8	10	6	40	M6	25	49	FFB2004L-2
36	36	10	62	11	48	5.8	10	6	40	M6	25	49	FFB2004-2
36	36	10	62	11	48	5.8	10	6	42	M6	25	55	FFB2005-2
40	40	10	66	11	53	5.8	10	6	46	M6	30	49	FFB2504-2
40	40	10	66	11	53	5.8	10	6	46	M6	30	55	FFB2505-2
40	40	10	66	11	53	5.8	10	6	46	M6	30	65	FFB2506-2
50	50	10	76	11	63	5.8	10	6	56	M6	38	47	FFB3204-2
50	50	10	82	13	67	7	12	7	62	M6	38	57	FFB3205-2
50	50	10	82	13	67	7	12	7	62	M6	38	65	FFB3206-2
53	53	15	90	15	71	9	15	9	70	M6	44	96	FFB3210-2
60	60	10	94	15	75	9	15	9	75	M6	48	48	FFB4005-2
60	60	10	94	15	75	9	15	9	75	M6	48	68	FFB4006-2
63	63	15	108	18	85	11	18	11	85	M6	50	84	FFB4008-2
63	63	20	108	18	85	11	18	11	80	M8*1	50	101	FFB4010-2
71	71	15	110	15	90	9	15	9	84	M8*1	60	58	FFB5005-2
71	71	15	110	15	90	9	15	9	84	M8*1	60	68	FFB5006-2
75	75	15	118	18	95	11	18	11	90	M8*1	60	87	FFB5008-2
75	75	15	118	18	95	11	18	11	90	90	M8*1	62	102

Примечания
1. KC – значение теоретического расчёта при предварительной нагрузке Fp 0.1Ca и осевой нагрузке F 0.3Ca.
2. Когда осевая нагрузка F не равна 0.3Ca.
KC=K(F/0.3Ca)1/3
В формуле K – значение устройчивости, указанное в таблице.
3. Нормальная температура эксплуатационной среды ±60℃.

Компания «NANJING TECHNICAL EQUIPMENT MANUFACTURE» является одним из ведущих производителей шарико-винтовых передач с одинарными фланцевыми гайками и предварительным натягом в Китае. Мы также поставляем станки гидроабразивной резки, линейные направлющие, втулки линейных перемещений и прочего оборудования. У нас есть свои надежные поставщики сырья, мы строго следим за производственным процессом, вот почему мы гарантируем высокое качество продукции по очень конкурентоспособной цене. Если Вы заинтересовались нашими шарико-винтовыми передачами скольжения с одинарными фланцевыми гайками и предварительным натягом или другой подобной продукцией, пожалуйста, свяжитесь с нами любым удобным для Вас способом.
