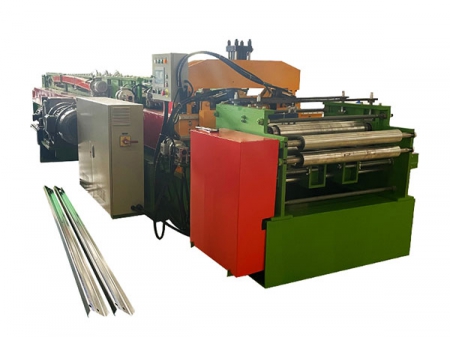

Прокатный станок для производства C/Z профиля, C100-300/Z120-300

Запрос цены

О нас: http://roll-formingmachines.ru/2-1-cz-purlin-roll-forming-machine.html

Наш фирменный прокатный станок может быстро переключиться с производства C-образного профиля на Z-образный всего за 30 минут и способен производить профили размером от 100 до 300 мм. Регулировка размеров профилей занимает лишь 5 минут. Кроме того, наша профилегибочная машина может быть оснащена инструментом для точной пробивки отверстий, создавая надежные крепления для различных крепежных элементов при монтаже.

Примеры изделий

Чертеж профиля

Модель профиля	Сечение			Толщина
Модель профиля	Стенка	Фланец	Кромка	Толщина
C100-300	100-300 мм	40-100 мм	10-20 мм	1.2-3.0 мм
Z120-300	120-300 мм	40-100 мм	10-20 мм	1.2-3.0 мм

Технические характеристики

Модель	C100-300/Z120-300
Габариты	1100018001500 мм
Вес станка	11 тонн
Размер С-образного профиля	100-300 мм
Размер Z-образного профиля	120-300 мм
Толщина материала	1.2-3.0 мм
Мощность главного серводвигателя	30 кВт
Этапы формования	23 этапа
Скорость формования	0-30 м/мин
Мощность гидравлического двигателя	7.5 кВт
Материал рамы станка	Двутавровая балка толщиной 30 мм

Детали станка

Инструмент для профилирования
1. Этапы формирования: 23 этапа
2. Скорость формования: 30 м/мин (без пробивки и резки)
3. Мощность главного серводвигателя: 30 кВт
4. Материал ролика: Gcr15/Cr 12, обработка с ЧПУ и термообработка, поверхность покрыта твердым хромом.
5. Материал вала: 40Cr, диаметр вала 90 мм
6. Рама станка: двутавровая балка 400# и сталь формата A3 толщиной 30 мм

Гидравлическая система предварительной штамповки и резки
1. Материал лезвия: Cr12MoV
2. Обработка поверхности: полуобработка с ЧПУ
3. Вакуумная обработка до 58-60HRC, чистовая обработка с ЧПУ

Гидравлический инструмент для пострезки
1. Метод резки: резка по нескольким размерам
2. Материал лезвия: Cr12MoV
3. Обработка поверхности: полуобработка с ЧПУ
4. Вакуумная обработка до 58-60HRC, чистовая обработка с ЧПУ

Гидравлическая система
1. Мощность гидравлического двигателя: 7.5 кВт
2. Марка системы: Yukon
3. Масляный бак: 120 л
4. Система охлаждения: вентиляторное охлаждение

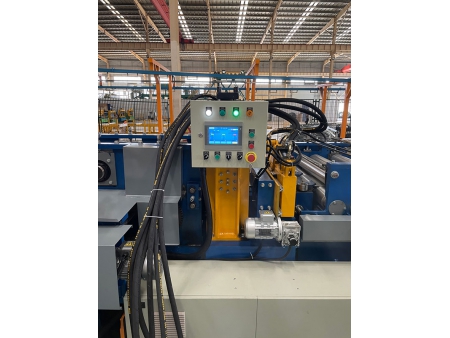

Контроллер ПЛК (бренд Delta)
1. Управление положением штамповки
2. Управление положением реза
3. Контроль количества производственной партии
4. Напряжение: 380В/50Гц/3 фазы

Основной комплект поставки

Размотчик стальной полосы
Профилегибочный станок
Гидравлическое устройство для надрезки
Гидравлическое устройство для предварительной пробивки отверстий

Гидравлическое устройство для последующей резки
Гидравлическая система (Yuken)
Система управления с ПЛК (бренд Delta)
Стол для выдачи готового продукта
