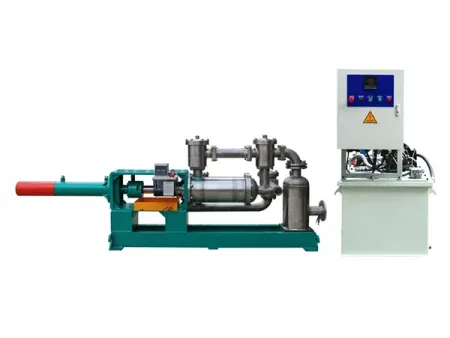

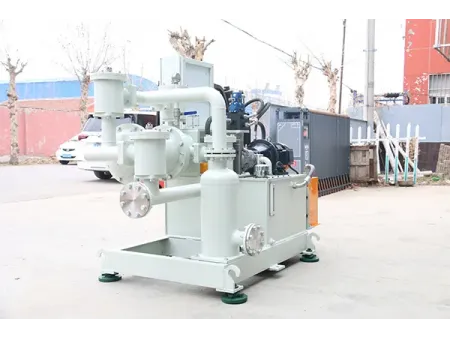

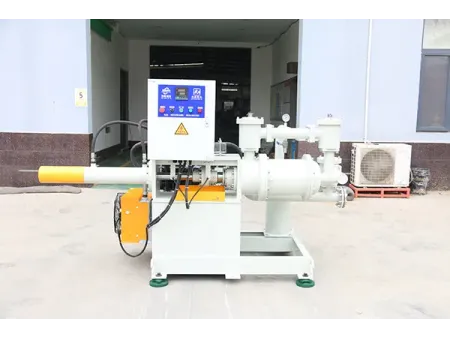

Горизонтальный плунжерный насос из нержавеющей стали для фильтр-пресса
Запрос цены
Питательный насос фильтр-пресса для энергосберегающей подачи суспензии в процессах разделения твердой и жидкой фаз
Традиционные шламовые и винтовые насосы используют крутящий момент двигателя для привода рабочего колеса или винта и перекачивания среды. В отличие от них горизонтальный энергосберегающий плунжерный насос преобразует крутящий момент двигателя в гидравлическую энергию с более высокой удельной энергетической плотностью и приводит в действие гидроцилиндр. Гидроцилиндр перемещает поршень в цилиндре перекачиваемой среды, обеспечивая циклы всасывания и нагнетания. Такая схема обеспечивает экономию энергии на 28-70% по сравнению с традиционными питательными насосами при той же производительности.
Технические характеристики
| Модель | Расход (м³/ч) | Давление (МПа) | Напор (м) | Двигатель(кВт) | Метод охлаждения | Фланцы (вх/вых) | Материал цилиндра |
| | 3 | 1.5 | 150 | 3 | Воздушноеохлаждение | DN50 | 45#/304/316L/2205 (доступные варианты) |
| | 10 | 1.5 | 150 | 3 | Воздушноеохлаждение | DN80 | |
| | 15 | 1.5 | 150 | 4 | Воздушноеохлаждение | DN80 | |
| | 20 | 1.5 | 150 | 5.5 | Воздушноеохлаждение | DN80 | |
| | 35 | 1.5 | 150 | 5.5 | Воздушноеохлаждение | DN80 | |
| | 48 | 1.5 | 150 | 7.5 | Воздушноеохлаждение | DN100 | |
| | 60 | 1.5 | 150 | 9 | Воздушноеохлаждение | DN100 | |
| | 80 | 1.5 | 150 | 11 | Воздушноеохлаждение | DN100 | |
| | 100 | 1.5 | 150 | 15 | Воздушноеохлаждение | DN100 | |
| | 120 | 1.5 | 150 | 18.5 | Воздушноеохлаждение | DN100 | |
| | 140 | 1.5 | 150 | 18.5 | Воздушноеохлаждение | DN125 | |
| | 160 | 1.5 | 150 | 22 | Воздушноеохлаждение | DN125 | |
| | 200 | 1.5 | 150 | 37 | Воздушноеохлаждение | DN125 | |
| | 250 | 1.5 | 150 | 45 | Воздушноеохлаждение | DN150 | |
| | 300 | 1.5 | 150 | 55 | Воздушноеохлаждение | DN150 |
Общие сведения
- Высокое давление и высокая эффективность: по сравнению с традиционными шламовыми и винтовыми насосами горизонтальные плунжерные насосы обеспечивают значительно более высокое рабочее давление (до 2 МПа), повышая эффективность фильтрации, увеличивая толщину фильтрационного кека и снижая остаточную влажность.
- Усовершенствованный направляюще-уплотнительный узел: карданное соединение (универсальный шарнир) компенсирует отклонения размеров между гидроцилиндром, муфтой, цилиндром (гильзой) и рамой, уменьшая износ уплотнений и продлевая срок службы.
- Специализированные уплотнительные элементы: специально подобранные материалы и конструктивные решения значительно повышают долговечность системы уплотнений.
- Интеллектуальная система смазки: дозированная смазка по времени подается точно в две группы направляюще-уплотнительных узлов. Замкнутый контур смазки предотвращает потери масла, исключает загрязнение окружающей среды и устраняет ускоренный износ уплотнений из-за человеческого фактора.
- Низкоскоростное возвратно-поступательное движение: медленный ход «вперед-назад» увеличивает ресурс по сравнению с высокоскоростными насосами возвратно-поступательного действия, хотя конструкция дороже.
- Световая индикация состояния: визуальная система сигналов позволяет оператору легко определять режим работы насоса; команды и анализ выполняются через ПЛК.
- Широкая область применения: подходит для коммунальных сточных вод, стоков красильных производств, гальванических стоков, биологических стоков и других суспензий без песка и крупных твердых частиц.
Применение на объекте
Насосы подачи для фильтр-прессов
