Прямые быстроразъемные соединения
- Класс защиты: IP65 (пыле- и влагозащищенное исполнение, подходит для эксплуатации во влажных и запыленных средах)
- Время срабатывания: ≤10 мс (обеспечивает высокочастотное переключение и сокращение времени цикла)
- Рабочее давление: 0,1–1,0 МПа (доступны версии повышенного давления до 1,6 МПа)
- Температура рабочей среды: : от −10 °C до 80 °C (опционально до 120 °C)
Прямые быстроразъемные фитинги - это высокопроизводительные пневматические соединители, предназначенные для промышленной автоматизации, производства и монтажа. Прецизионная конструкция push-in гарантирует быстрый монтаж без использования инструментов, что значительно сокращает время наладки и трудозатраты, обеспечивая при этом надежное и герметичное соединение. Доступна полная костоматизация: выбор материалов, типов отверстий (папа/мама), рабочих параметров, дополнительных функций, внешнего вида и маркировки для удовлетворения любых задач автоматизации.
| Модель | D | R | A | B | S1 | S2 | X |
| | 4 | M5 | 4 | 22.1 | 10 | 2 | 9.9 |
| | 4 | M6 | 4.5 | 22.5 | 10 | 2 | 9.9 |
| | 4 | PT1/8 | 7.5 | 20.3 | 10 | 3 | 9.9 |
| | 4 | PT1/4 | 9.5 | 19 | 14 | 3 | 9.9 |
| | 6 | M5 | 4 | 22.3 | 12 | 2 | 11.9 |
| | 6 | M6 | 4.5 | 23 | 12 | 2 | 11.9 |
| | 6 | PT1/8 | 7.5 | 20.8 | 12 | 4 | 11.9 |
| | 6 | PT1/4 | 9.5 | 23.8 | 14 | 4 | 11.9 |
| | 6 | PT3/8 | 10.5 | 24.2 | 17 | 4 | 11.9 |
| | 6 | PT1/2 | 13.5 | 26.6 | 21 | 4 | 11.9 |
| | 8 | PT1/8 | 7.5 | 26.5 | 14 | 5 | 13.9 |
| | 8 | PT1/4 | 9.5 | 24.7 | 14 | 6 | 13.9 |
| | 8 | P3/8 | 10.5 | 22 | 17 | 6 | 13.9 |
| | 8 | PT1/2 | 13.5 | 25.3 | 21 | 6 | 13.9 |
| | 10 | PT1/8 | 7.5 | 30 | 17 | 5 | 16.9 |
| | 10 | PT1/4 | 9.5 | 31.3 | 17 | 6 | 16.9 |
| | 10 | PT3/8 | 10.5 | 28.5 | 17 | 8 | 16.9 |
| | 10 | PT1/2 | 13.5 | 25.9 | 21 | 8 | 16.9 |
| | 12 | PT1/8 | 7.5 | 32.1 | 20 | 5 | 19.9 |
| | 12 | PT1/4 | 9.5 | 34 | 20 | 6 | 19.9 |
| | 12 | PT3/8 | 10.5 | 30.2 | 20 | 8 | 19.9 |
| | 12 | P1/2 | 13.5 | 32.2 | 21 | 8 | 19.9 |
| | 14 | PT1/4 | 7.5 | 36 | 22 | 8 | 21.8 |
| | 14 | PT3/8 | 10.5 | 35 | 22 | 8 | 21.8 |
| | 14 | PT1/2 | 13.5 | 33 | 22 | 10 | 21.8 |
| | 16 | PT3/8 | 10.5 | 37.1 | 24 | 8 | 23.8 |
| | 16 | PT1/2 | 13.5 | 34.6 | 24 | 10 | 23.8 |

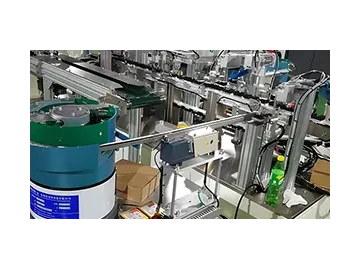

- Автоматические формовщики картонных коробов
Прямые быстроразъемные фитинги используются для подключения и надежного соединения пневматических цилиндров и других пневматических компонентов оборудования.

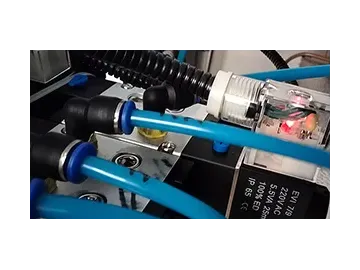

- Автоматические винтовертные установки
Прямые быстроразъемные соединения обеспечивают соединение пневматических цилиндров, электромагнитных клапанов и пневматических линий, гарантируя стабильную и бесперебойную работу оборудования.
- Автоматические сварочные установки
Электромагнитный клапан управляет пневматическим цилиндром, фиксирующим печатную плату, а соединение с паяльным узлом выполняется через пневматический фитинг.
