Адсорбционные осушители с холодной регенерацией - серия SXD
Адсорбционный осушитель с холодной регенерацией предназначен для удаления влаги из сжатого воздуха по технологии безнагревной адсорбции при перепаде давления (PSA). Эта система обеспечивает энергоэффективную работу, исключая необходимость использования внешних источников тепла для регенерации.
Разработанные путем интеграции передовых международных технологий и адаптированные для удовлетворения требований отечественных применений, наши безнагревные адсорбционные осушители обеспечивают получение высококачественного сжатого воздуха без масла и влаги. В стандартных рабочих условиях эти осушители достигают точки росы под давлением до -40°C, а для критически важных применений могут достигать -70°C. Идеальное решение для отраслей, требующих сверхсухого воздуха, особенно подходящее для холодного климата, такого как северные регионы, и сред с температурой окружающей среды ниже 0°C.
Система безнагревной адсорбционной осушки имеет двухколонную конструкцию, где одна колонна работает под давлением, адсорбируя влагу из сжатого воздуха. Одновременно небольшая часть осушенного воздуха используется для регенерации адсорбента в другой колонне при давлении чуть выше атмосферного. Через установленный промежуток времени колонны меняются ролями, обеспечивая непрерывную подачу сухого сжатого воздуха.
- Температура входящего сжатого воздуха: 2~45°C
- Давление сжатого воздуха: 0,7 МПа, макс. 1,0 МПа (или по индивидуальным требованиям)
- Точка росы под давлением: -20°C (опционально до -40°C)
- Содержание масла во входящем воздухе: 0,08 ч/млн (0,1 мг/м³)
- Размер твердых частиц: ≤60 мкм
- Средний расход воздуха на регенерацию: 10~22% от номинального расхода
- Адсорбент: оксид алюминия (или молекулярные сита)
- Падение давления: ≤0,025 МПа (при входном давлении 0,7 МПа)
- Способ регенерации: при нормальной температуре
- Режим работы: автоматическое переключение между двумя колоннами (цикл 4/10 минут), непрерывная работа
- Управление: регулируемый цикл 4~10 минут
- Установка: в помещении, возможен монтаж без фундамента
| Модель | Макс. расход воздуха (м³/мин) | Электропитание | Потребляемая мощность (кВт) | Присоединение воздуховода | Вес (кг) | Габариты (Д×Ш×В, мм) |
| | 1.2 | 220В/50Гц | 0.2 | RC1" | 105 | 670×360×1305 |
| | 2.4 | 220В/50Гц | 0.2 | RC1" | 135 | 670×400×1765 |
| | 3.8 | 220В/50Гц | 0.2 | RC1" | 187 | 850×400×1385 |
| | 6.5 | 220В/50Гц | 0.2 | RC1-1/2" | 238 | 1000×600×1700 |
| | 8.5 | 220В/50Гц | 0.2 | RC2" | 282 | 1100×600×2050 |
| | 11.5 | 220В/50Гц | 0.2 | RC2" | 466 | 1200×600×2030 |
| | 13.5 | 220В/50Гц | 0.2 | RC2" | 520 | 1240×600×2280 |
| | 17 | 220В/50Гц | 0.2 | DN65 | 670 | 1300×720×2480 |
| | 23 | 220В/50Гц | 0.2 | DN80 | 798 | 1400×720×2520 |
| | 27 | 220В/50Гц | 0.2 | DN80 | 980 | 1500×800×2450 |
| | 34 | 220В/50Гц | 0.2 | DN80 | 1287 | 1700×770×2420 |
| | 45 | 220В/50Гц | 0.2 | DN100 | 1624 | 1950×860×2600 |
| | 55 | 220В/50Гц | 0.2 | DN100 | 1624 | 2010×860×2670 |
| | 65 | 220В/50Гц | 0.2 | DN125 | 2650 | 2160×1040×2705 |
| | 85 | 220В/50Гц | 0.2 | DN125 | 3520 | 2420×1100×2860 |
| | 110 | 220В/50Гц | 0.2 | DN150 | 4320 | 2500×1650×2800 |
| | 130 | 220В/50Гц | 0.2 | DN150 | 4750 | 2650×1650×2800 |
| | 155 | 220В/50Гц | 0.2 | DN200 | 5260 | 2800×1700×2900 |
| | Технические данные по запросу | |||||
- Экологичность
Использование хладагентов R134a и R410A, соответствующих Монреальскому протоколу, с нулевым потенциалом разрушения озонового слоя и отвечающих международным экологическим стандартам.
- Продвинутая система управления
Оснащена специализированным компьютерным интерфейсом управления, обеспечивающим интуитивный мониторинг работы, множество функций сигнализации и защиты, а также возможность дистанционного управления через DCS для интеграции с промышленными автоматизированными системами.
- Надежные пневмоприводы

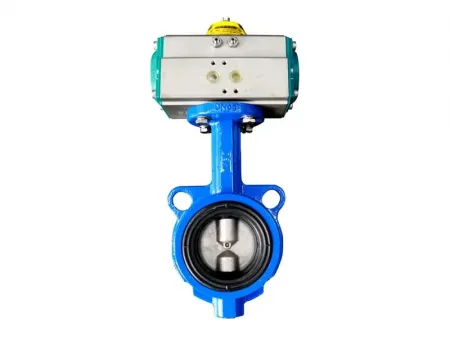

Укомплектованы пневматическими угловыми седельными клапанами и дисковыми затворами, работающими от системы управления с глубоко осушенным и отфильтрованным воздухом, что гарантирует надежное срабатывание и исключает утечки.
- Оптимизированная конструкция колонн
Высота и диаметр адсорбционных колонн точно рассчитаны и проверены испытаниями для обеспечения оптимальных скоростей потока и тепло-/массопереноса, предотвращая преждевременный износ адсорбента и исключая канальные эффекты.
- Профессиональное программируемое управление
Минимизирует пульсации воздушного потока и колебания давления, эффективно снижая выброс пыли и шум регенерации на выходе.
- Гибкие режимы работы
Предусмотрена регулировка объема регенерационного воздуха и программ времени, предлагающая несколько режимов работы, включая оптимизацию времени цикла и энергосберегающие настройки для удовлетворения различных требований к точке росы и условиям эксплуатации.
- Стабильная и практичная конструкция
Выполнена на прочном и эстетичном основании, облегчающем монтаж, эксплуатацию и техническое обслуживание.
